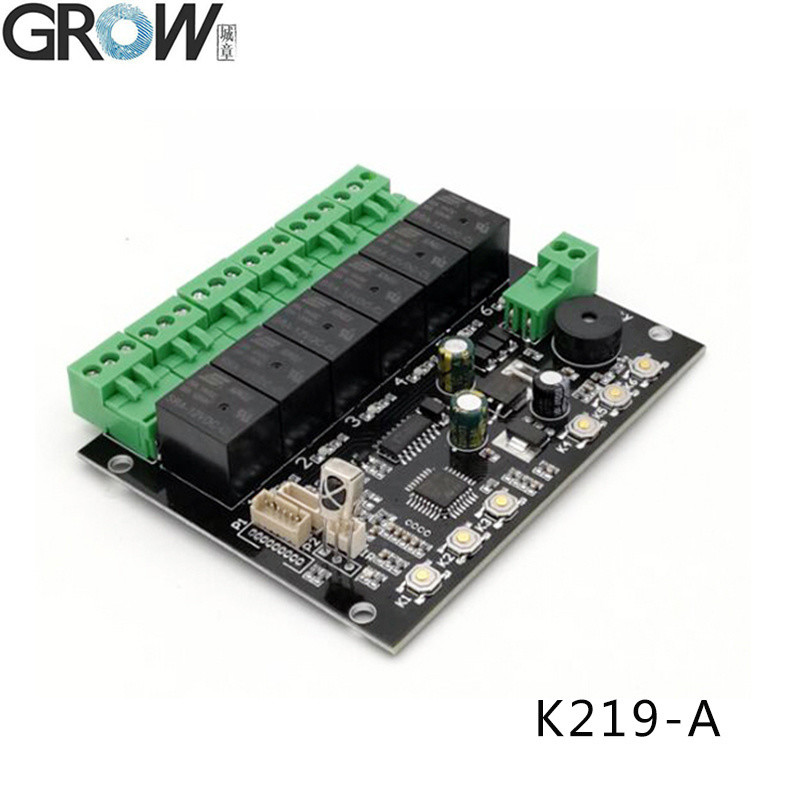

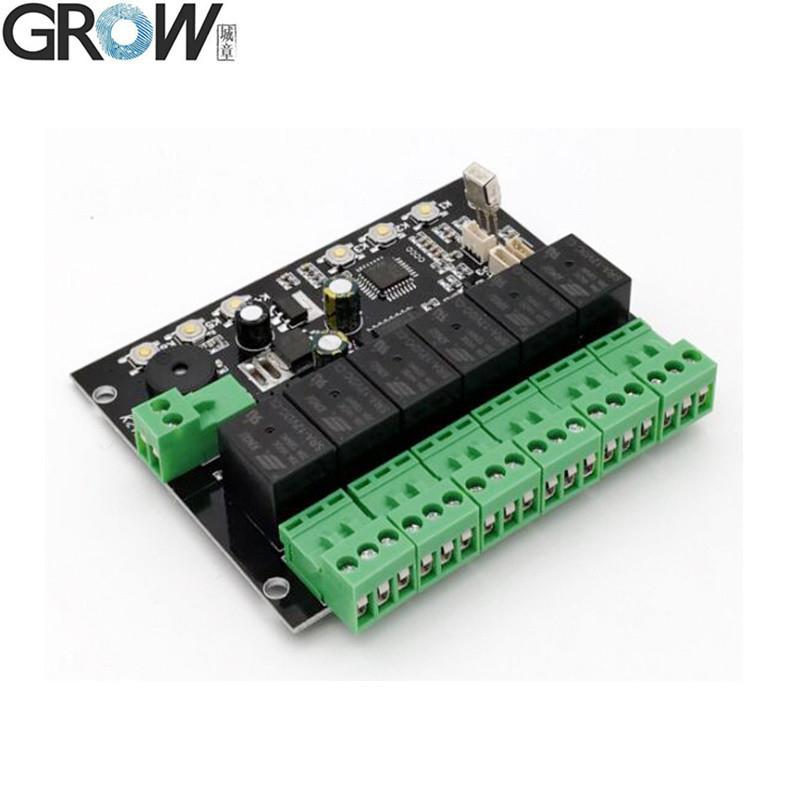

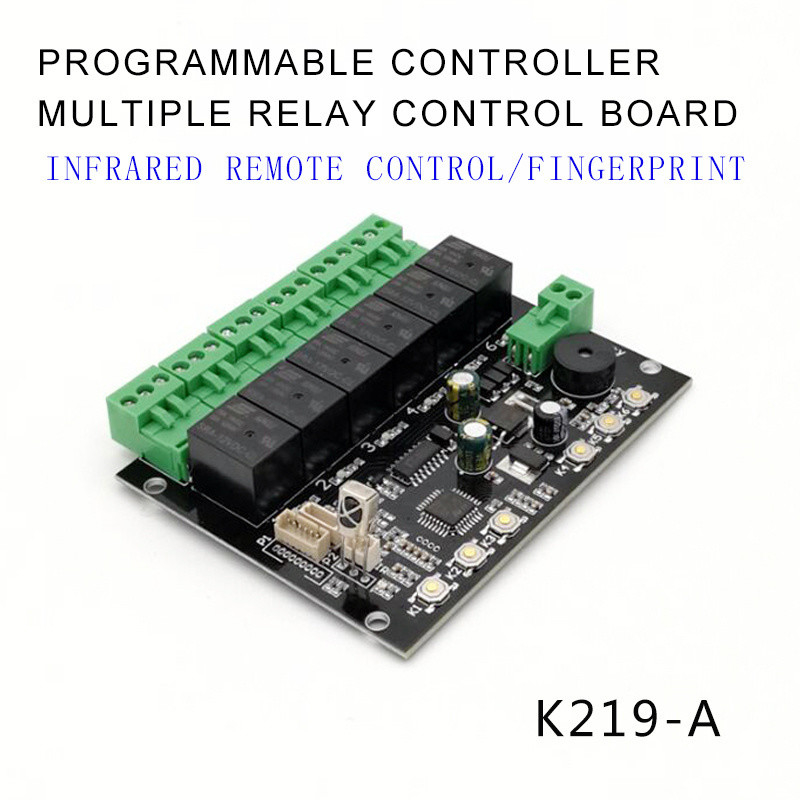

Инфракрасный модуль считывания отпечатков пальцев

Технические параметры

Силовое питание: DC12V

Выход:реле ((макс. ток: 10A)

Пропускная способность отпечатков пальцев:120 штук ((20 отпечатков пальцев на место ретрансляции)

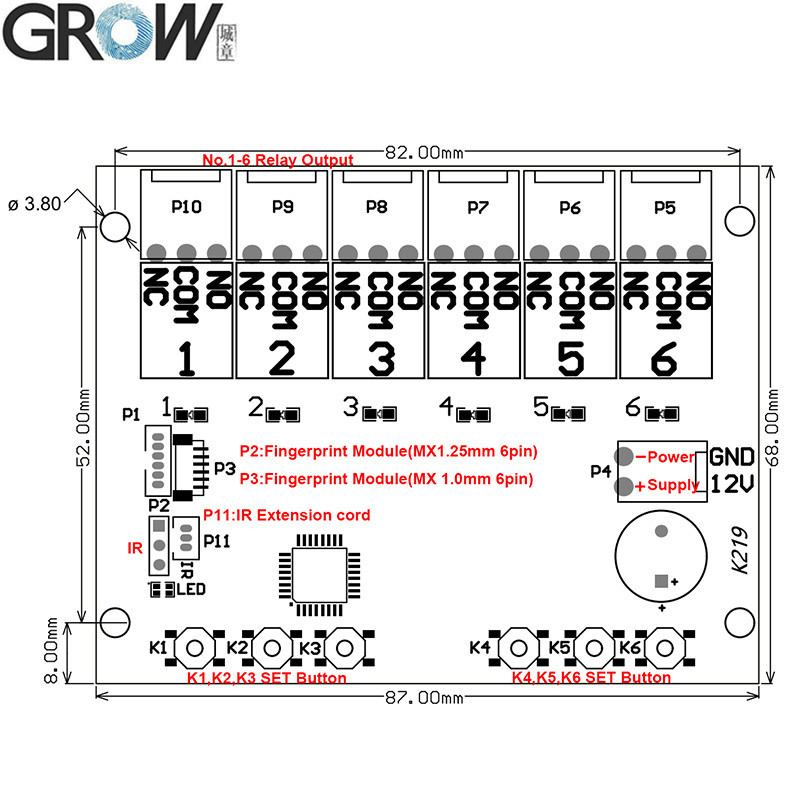

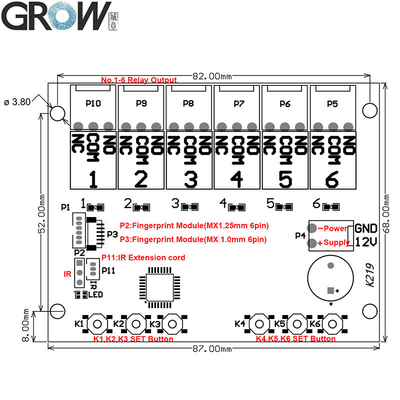

К1-К6 Кнопка SET соответствует реле No1-6

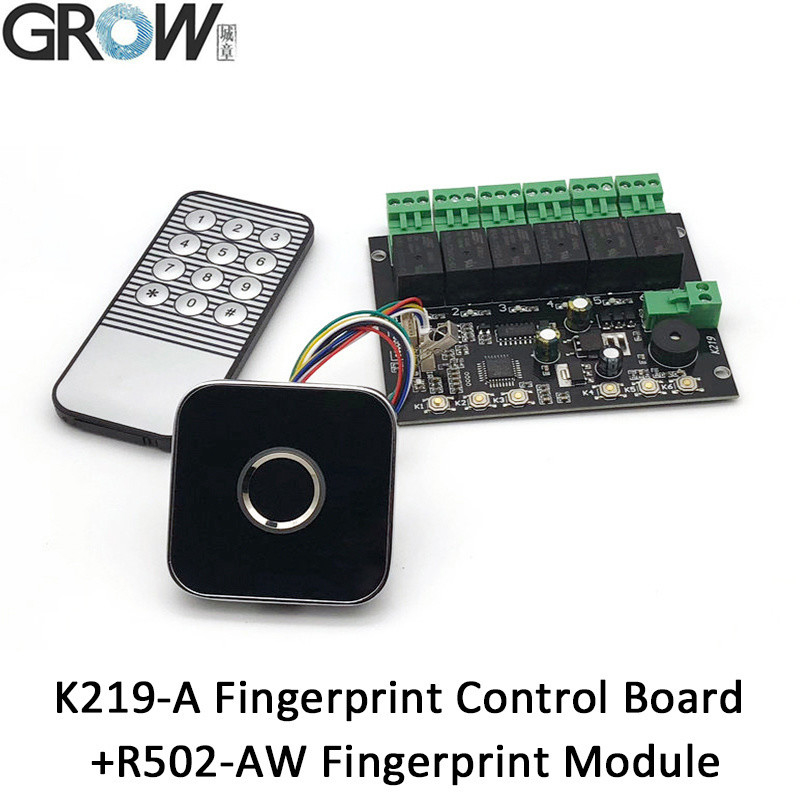

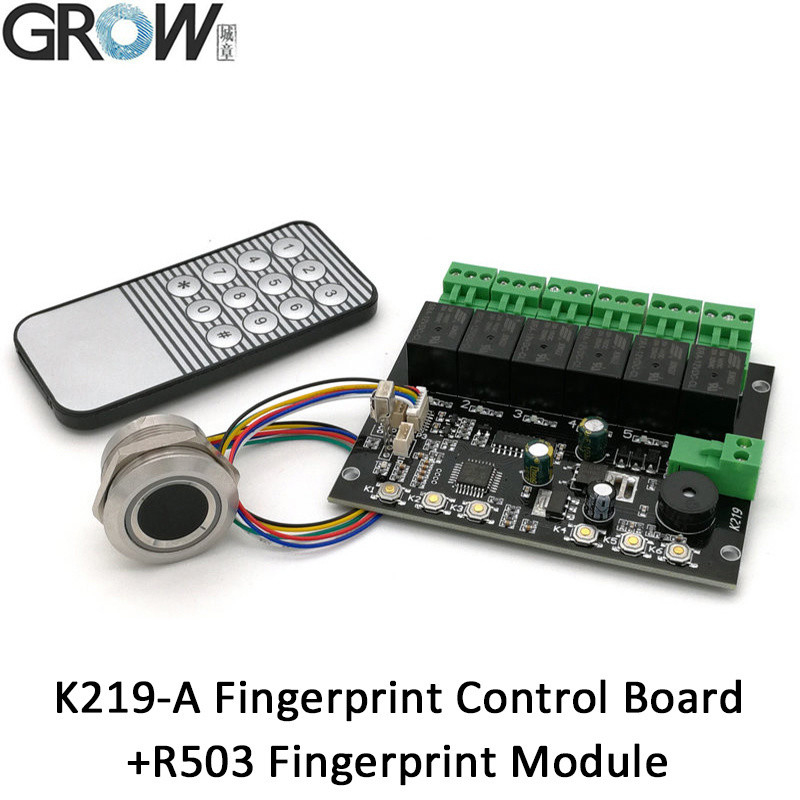

Управление панелью управления:отпечатки пальцев, дистанционное управление ((IR)
(Прежде чем работать, необходимо проснуться в режиме ожидания.


Функция
1У меня есть 6 кнопок.
2- У меня 6 релей.
3. Одна кнопка SET управляет одним реле
4Каждый реле может хранить 20 отпечатков пальцев, в общей сложности 120 отпечатков.
5Один и тот же отпечаток пальца может быть открыт с помощью разных реле в то же время

6. Используйте кнопку SETРегистрОтпечатки пальцев в разных ретрансляциях
7. Используйте кнопку SETУдалить единственныйОтпечаток пальца ретранслятора
8. Используйте кнопку SETУдалить всеОтпечатки пальцев ретранслятора
9У меня есть.АдминистративноеПароль
10. Используйте пульт дистанционного управленияРегистрОтпечатки пальцев в разных ретрансляторах
11. Используйте пульт дистанционного управленияУдалить единственныйОтпечаток пальца ретранслятора
12. Используйте пульт дистанционного управленияУдалить всеОтпечаток пальца ретранслятора
13. Используйте пульт дистанционного управленияПриспособите времяРазличные реле (0,5s-99s)



Инструкция по эксплуатации

1. Кнопка SET:

1.1Отпечаток пальца:

Нажмите на кнопку SET в кратчайшие сроки, синий индикатор свет быстро вспыхивает означает, что система в регистре состояние, поместить палец в зоне сбора, регистратор отпечатков пальцев успешно при прослушивании музыки.Отпечатки пальцев могут регистрироваться непрерывно, когда система в регистре состояние; если нет необходимости добавлять отпечатки пальцев больше, ждать несколько секунд, чтобы выйти.
1.2Удалить отпечаток пальца:
1.2.1Удалить отпечатки пальцев на одноразовом реле:Длительное нажатие на соответствующую кнопку SET, синий индикатор быстро вспыхивает, слышит длинный "Di" сигнал, расслабить палец, индикатор реле свет и слушать музыку,означает, что это местоположение отпечатков удаляется;
1.2.2Удалить все отпечатки пальцев от позиции реле ((Возвращение к заводскому умолчанию):Длительное нажатие на любую кнопку SET, чтобы услышать длинный "Di" сигнал дважды, все индикаторы свет на, означает, что инициализация операция успешная, обратно на заводское значение.



2Дистанционное управление:

(Прежде чем начать работу, необходимо разбудить модуль в режиме ожидания.

Пароль администратора по умолчанию: 123456 Длина пароля: 6 цифр

2.1. ПарольИспользование:Нажмите * Пароль. Красный индикатор, включенный в программировании, означает, что операция прошла успешно. Нажмите #, чтобы выйти.

Административный пароль можно использовать только для административных настроек, а не для разблокировки.

2.2. Изменение А.АдминистративноеПароль:Нажмите * Пароль * 1 * Новый пароль * Новый пароль #

2.3.  РегистрОтпечаток пальца пользователя:Нажмите * Пароль * 2 * Положение ретрансляции ((01-06) #

Свет в этом месте включится, положите палец в зону сбора, регистратор отпечатков удастся при прослушивании музыки.Отпечатки пальцев могут регистрироваться непрерывно, когда система в регистре состояние. Если отпечатки пальцев полны, будет звучать предупреждающий звук "Di Di Di". (Примечание: когда один палец зарегистрирован в нескольких позициях реле одновременно, палец может открыть разные реле,и время интервала равняется 0.5 секунд)

2.4.  Удалить отпечаток пользователя:Нажмите * Пароль * 6 * Положение ретранслятора ((01-06) #

Свет в этом месте включится и может слышать музыку, указывающую на то, что отпечаток пальца позиции реле был удален успешно

2.5. Установлено- Что? RЭлайTИмя:Нажмите * Пароль * 5 * Положение ретранслятора ((01-06) * Время ((00-99) #

(00 означает 0,5s, 01 означает 1s, 02 означает 2s,...,99 означает 99s)

2.6. Очистить систему ивозвращатьсяФабрикапо умолчанию:Нажмите * Пароль * 3 * Пароль #

Все релевые огни включены, что указывает на то, что очистка прошла успешно и возвращается к заводскому параметру.
