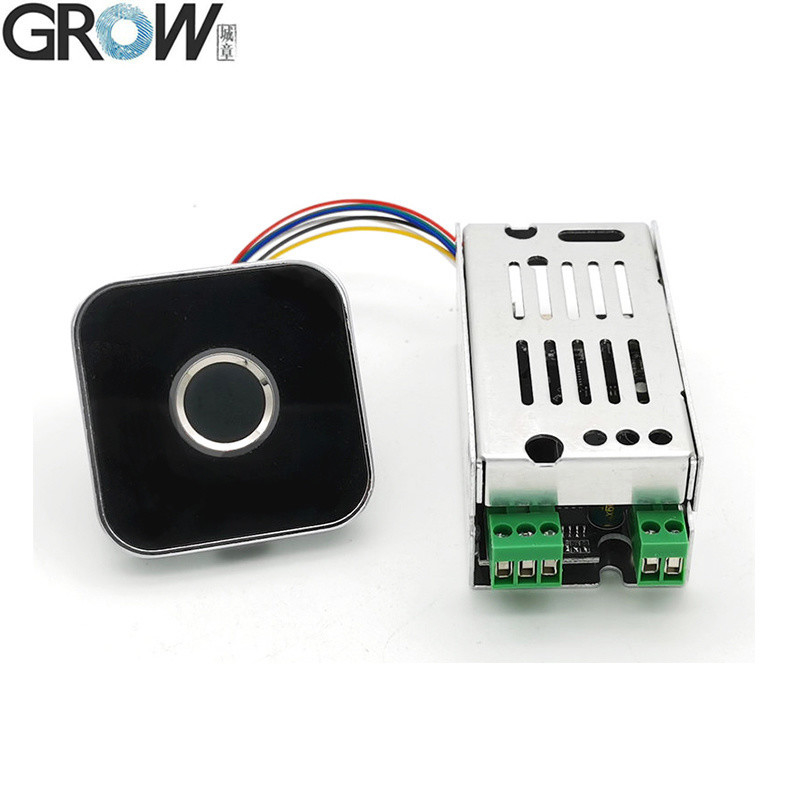

GROW K215-V1.3+R502-AW DC10-30V Плата контроля доступа по отпечатку пальца с самоблокирующимся релейным выходом для автомобиля и мотоцикла

GROW K215-V1.3+R502-AW DC10-30V Self-locking Relay Output Fingerprint Access Control Board For Car Motorcycle Access Control
GROW K215-V1.3+R502-AW DC10-30V Self-locking Relay Output Fingerprint Access Control Board For Car Motorcycle Access Control
GROW K215-V1.3+R502-AW DC10-30V Self-locking Relay Output Fingerprint Access Control Board For Car Motorcycle Access Control GROW K215-V1.3+R502-AW DC10-30V Self-locking Relay Output Fingerprint Access Control Board For Car Motorcycle Access Control GROW K215-V1.3+R502-AW DC10-30V Self-locking Relay Output Fingerprint Access Control Board For Car Motorcycle Access Control GROW K215-V1.3+R502-AW DC10-30V Self-locking Relay Output Fingerprint Access Control Board For Car Motorcycle Access Control GROW K215-V1.3+R502-AW DC10-30V Self-locking Relay Output Fingerprint Access Control Board For Car Motorcycle Access Control GROW K215-V1.3+R502-AW DC10-30V Self-locking Relay Output Fingerprint Access Control Board For Car Motorcycle Access Control
Основная информация
Место происхождения: Китай
Сертификация: CE
Количество мин заказа: 1
Упаковывая детали: Картон
Время доставки: Период проведения пикового сезона: в течение 15 рабочих дней Вне сезона Период проведения: в течение
Условия оплаты: T/T, PayPal
Поставка способности: 5000
Лучшая цена Контакт
Подробная информация
Model NO.: K215-V1.2+R503-AW экран: Как изображение
Интерфейс связи: RS232 Пропускная способность отпечатков пальцев: 200
Источник питания: DC 10V-30V Текущий режим ожидания: 40 мА
Транспортный пакет: стандартный пакет коробки экспорта Спецификация: Силовое питание: постоянное 10-30 В
Товарный знак: РАЗВИТИТЬ Происхождение: Китай
Код ТН ВЭД: 8471609000 Поставка способности: 5000
Голосовая служба: Без голосовой службы Часы: Без часов
Цвет: Как изображение Образцы: 23,5 долларов США за штуку.
Конфигурация: Доступно. Стоимость доставки: о стоимости доставки и расчетном сроке доставки.
Способ оплаты: Первоначальный взнос Полная оплата Валюта: В долларах США
Возврат и возмещение: Вы можете подать заявку на возврат до 30 дней после получения товаров.
Выделить:

Модуль идентификации отпечатков пальцев высокой точности

,

Модуль высокоточного биометрического датчика

,

Модуль идентификации отпечатков пальцев для автомобиля

Характер продукции

GROW K215-V1.3+R502-AW DC10-30V Плата контроля доступа по отпечатку пальца с самоблокирующимся релейным выходом для автомобиля и мотоцикла 0

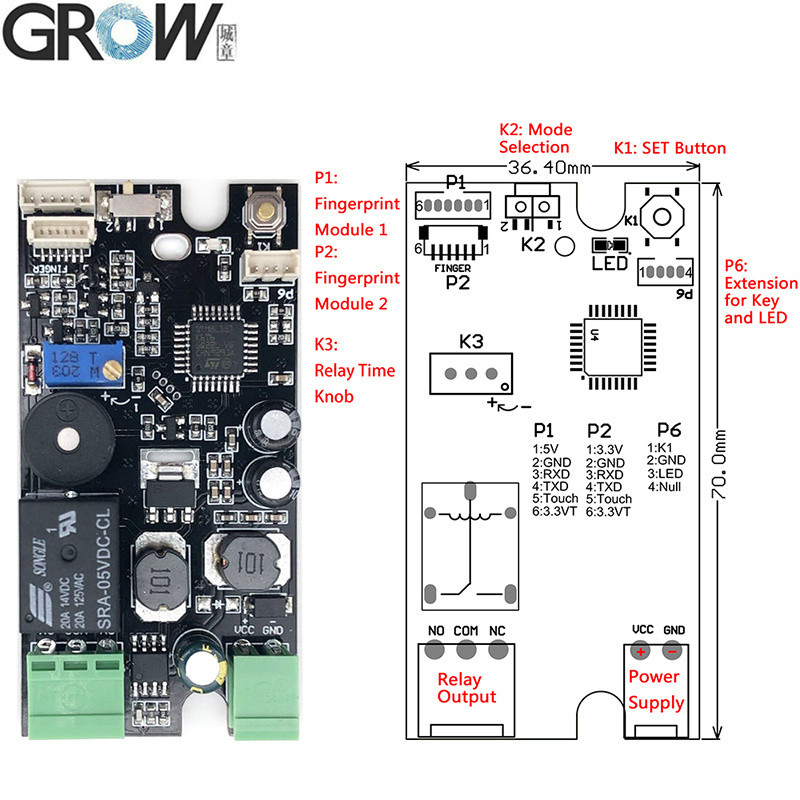

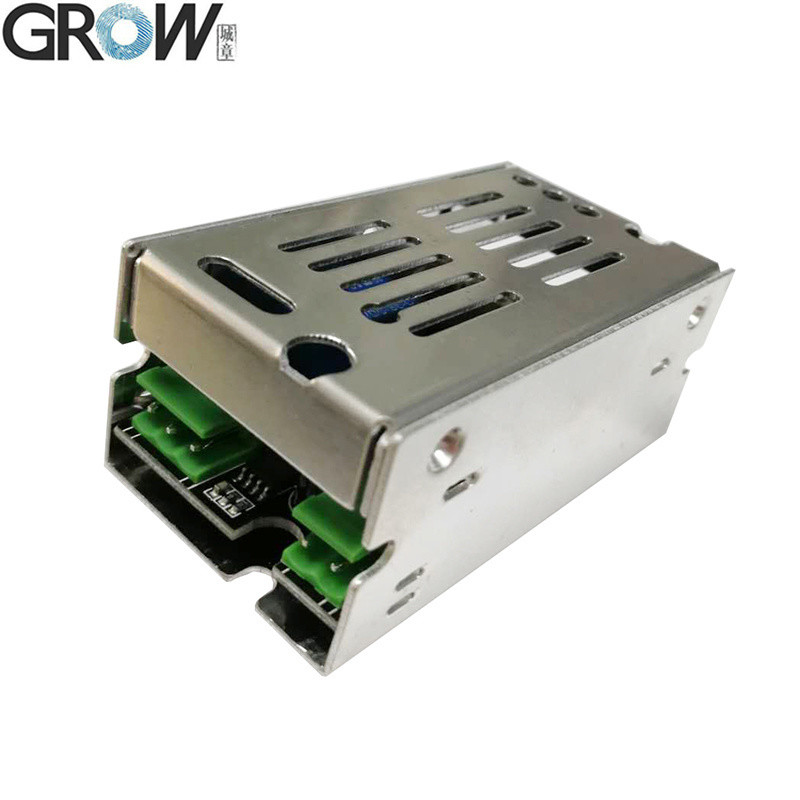

K215-V1.3 Технические параметры

·Силовой источник: DC10-30V,
·Текущий режим ожидания для панели управления: 40mA
·Вместимость отпечатков пальцев: 200
Размер: 36,4*70 мм
·Функция реле: обычно открыто или 1-20 секунд




K215-V1.3 Инструкция по эксплуатации

1. Нажмите на кнопку SET в кратчайшие сроки,система в регистре состояния и синий индикатор свет быстро вспыхивает, поместите палец в зоне сбора, отпечаток пальца регистра успешно при прослушивании музыки;Отпечатки пальцев могут регистрироваться непрерывно, когда система в регистре состояние; если нет необходимости добавлять отпечатки пальцев больше, подождите несколько секунд.


2. Когда вы вернетесь на заводское значение, нажмите кнопку SET до тех пор, пока не услышите "Di" и музыку, что означает, что инициализация была успешной.


3Выбор режима Использование: при выборе 2, время работы реле1 - 20 летПосле прохождения отпечатка пальца, можно регулировать ручкой. Когда выбирается 1, реле работает, когда отпечаток пальца проходит, а затем реле освобождается, когда отпечаток пальца проходит снова, реле работает и освобождается кругло.Реле выпускается при отключении питания.


Примечание:

В заводском состоянии любой отпечаток пальца может пройти, после регистрации отпечатков пальцев эта функция недействительна;

Установите режим сна, долго (около 10 секунд) нажмите кнопку SET и не отпускайте палец, пока не услышите звук "DiDiDi" и музыку, это означает, что операция инициализации прошла успешно.



K215-V1.3 имеет широкий спектр применений, которые могут использоваться в автомобильном управлении, контроле доступа и других случаях.

K215-V1.3 может быть подключен кМодуль отпечатков пальцев R502-A,R502-AW,R502-F,R503,R503-M22.

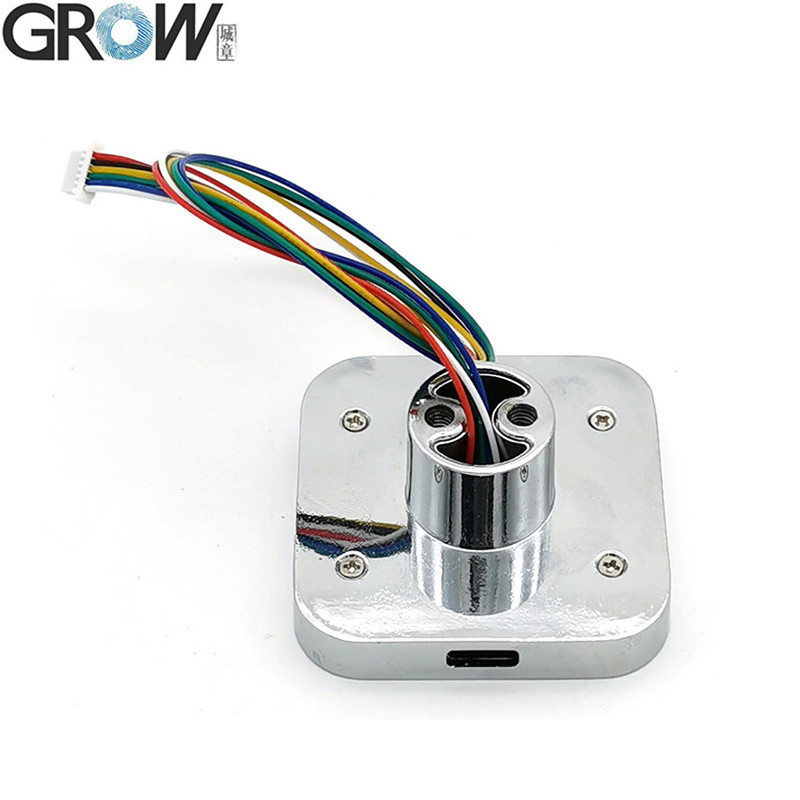

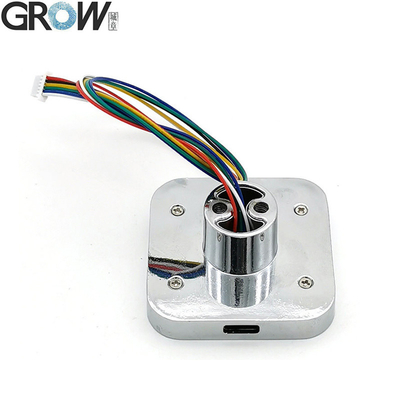

Спецификации R502-AW

Модель R502-AW
Тип Капацитивный модуль отпечатков пальцев
Интерфейс UART ((TTL)
Резолюция 508 DPI
Напряжение DC 3,3 В
Пропускная способность отпечатков пальцев 200
Массив датчиков 192*192 пикселя
Рабочий ток 20 мА
Текущий режим ожидания Типичное напряжение нажатия в режиме ожидания: 3.3V, средний ток: 2uA

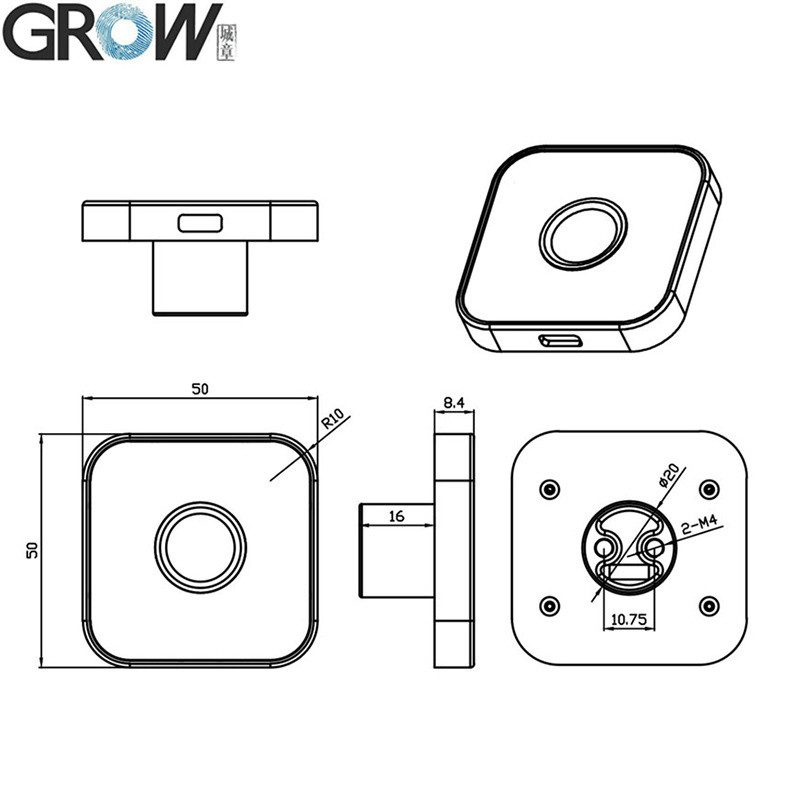

Внешний размер модуля отпечатков пальцев 50*50*8,4 (мм)
Эффективная зона сбора Диаметр 15,5 мм
Материал корпуса Сплав цинка
Подключить панель управления KS200/K202/K215/KL216/K219-A/K220/KS220/K236-A
Коннектор SH1.0-6Pin
Управление светодиодом Да, да.

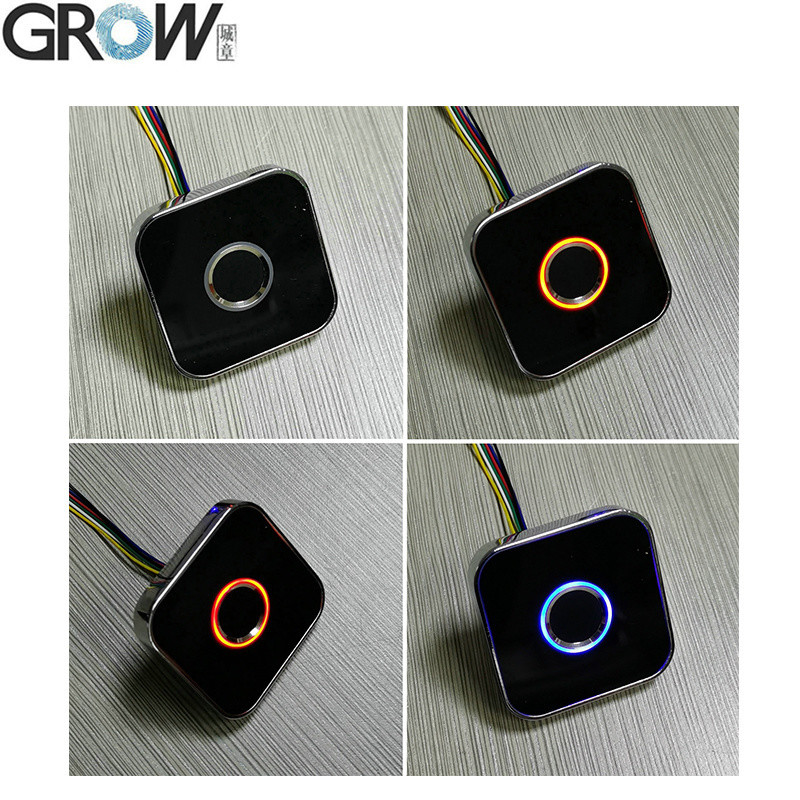

Цвет светодиода Фиолетовый, синий и красный
Скорость сканирования < 0,2 секунды
Скорость проверки < 0,3 секунды
Способ сопоставления 1:1; 1:N
FRR ≤ 1%
Далеко ≤ 0,001%
Рабочая среда -20C --- 60C
Рабочая влажность 10-85%
Антистатическая способность 15 кВ
Интенсивность сопротивления абразиву 1 миллион раз
Скорость передачи сообщений (UART): (9600 × N) bps, где N = 1 ~ 12 ((по умолчанию N = 6, т.е. 57600 bps)


Файлы

·Предоставление бесплатных справочных файлов SDK для Arduino, Android,.Net, Windows и т.д.
·Предоставление руководства пользователя

K215-V1.2 Тест видео на Youtube: https://youtu.be/bRQP0JuzqYo

Если понадобятся файлы SDK.



GROW K215-V1.3+R502-AW DC10-30V Плата контроля доступа по отпечатку пальца с самоблокирующимся релейным выходом для автомобиля и мотоцикла 1
GROW K215-V1.3+R502-AW DC10-30V Плата контроля доступа по отпечатку пальца с самоблокирующимся релейным выходом для автомобиля и мотоцикла 2
GROW K215-V1.3+R502-AW DC10-30V Плата контроля доступа по отпечатку пальца с самоблокирующимся релейным выходом для автомобиля и мотоцикла 3

GROW K215-V1.3+R502-AW DC10-30V Плата контроля доступа по отпечатку пальца с самоблокирующимся релейным выходом для автомобиля и мотоцикла 4




GROW K215-V1.3+R502-AW DC10-30V Плата контроля доступа по отпечатку пальца с самоблокирующимся релейным выходом для автомобиля и мотоцикла 5
GROW K215-V1.3+R502-AW DC10-30V Плата контроля доступа по отпечатку пальца с самоблокирующимся релейным выходом для автомобиля и мотоцикла 6
GROW K215-V1.3+R502-AW DC10-30V Плата контроля доступа по отпечатку пальца с самоблокирующимся релейным выходом для автомобиля и мотоцикла 7

GROW K215-V1.3+R502-AW DC10-30V Плата контроля доступа по отпечатку пальца с самоблокирующимся релейным выходом для автомобиля и мотоцикла 8GROW K215-V1.3+R502-AW DC10-30V Плата контроля доступа по отпечатку пальца с самоблокирующимся релейным выходом для автомобиля и мотоцикла 9GROW K215-V1.3+R502-AW DC10-30V Плата контроля доступа по отпечатку пальца с самоблокирующимся релейным выходом для автомобиля и мотоцикла 10
GROW K215-V1.3+R502-AW DC10-30V Плата контроля доступа по отпечатку пальца с самоблокирующимся релейным выходом для автомобиля и мотоцикла 11
