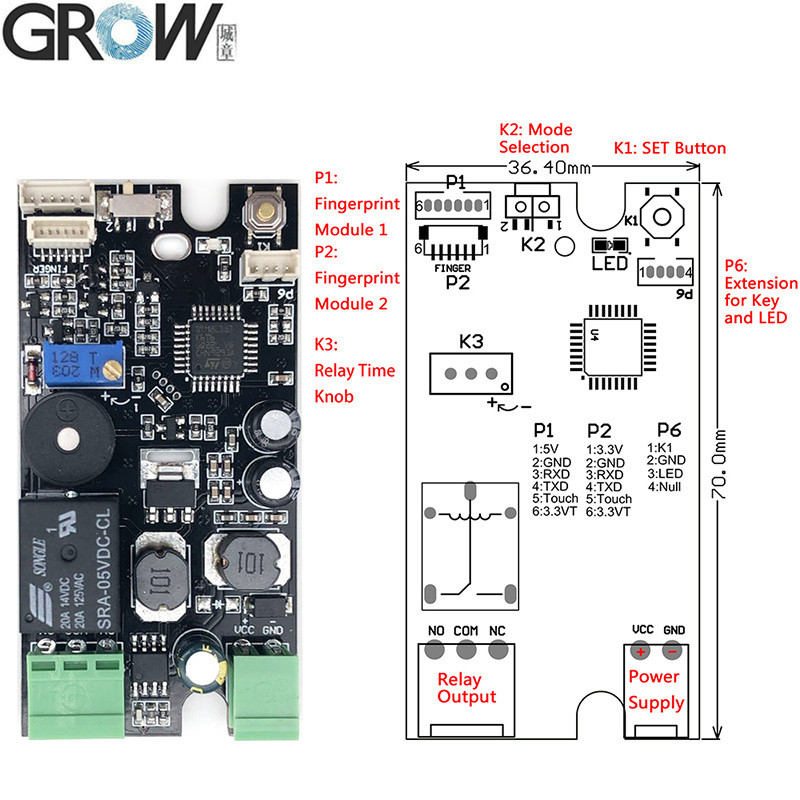

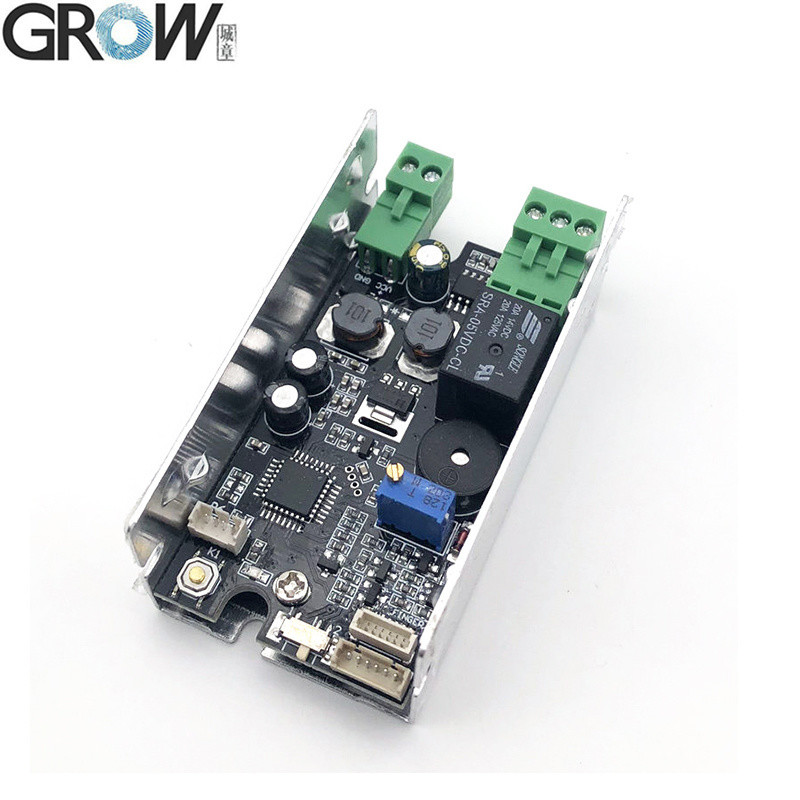

K215-V1.3 Технические параметры
·Силовой источник: DC10-30V,
·Текущий режим ожидания для панели управления: 40mA
·Вместимость отпечатков пальцев: 200
Размер: 36,4*70 мм
·Функция реле: обычно открыто или 1-20 секунд
·ЛЕД может выключаться в режиме покоя: долгое нажатие (около 10 секунд) кнопки SET, LED выключается в режиме покоя.
K215-V1.3 Инструкция по эксплуатации
1. Нажмите на кнопку SET в кратчайшие сроки,система в регистре состояния и синий индикатор свет быстро вспыхивает, поместите палец в зоне сбора, отпечаток пальца регистра успешно при прослушивании музыки;Отпечатки пальцев могут регистрироваться непрерывно, когда система в регистре состояние; если нет необходимости добавлять отпечатки пальцев больше, подождите несколько секунд.
2. Когда вы вернетесь на заводское значение, нажмите кнопку SET до тех пор, пока не услышите "Di" и музыку, что означает, что инициализация была успешной.
3Выбор режима Использование: при выборе 2, время работы реле1 - 20 летПосле прохождения отпечатка пальца, можно регулировать ручкой. Когда выбирается 1, реле работает, когда отпечаток пальца проходит, а затем реле освобождается, когда отпечаток пальца проходит снова, реле работает и освобождается кругло.Реле выпускается при отключении питания.
Примечание:
В заводском состоянии любой отпечаток пальца может пройти, после регистрации отпечатков пальцев эта функция недействительна;
Установите режим сна, долго (около 10 секунд) нажмите кнопку SET и не отпускайте палец, пока не услышите звук "DiDiDi" и музыку, это означает, что операция инициализации прошла успешно.

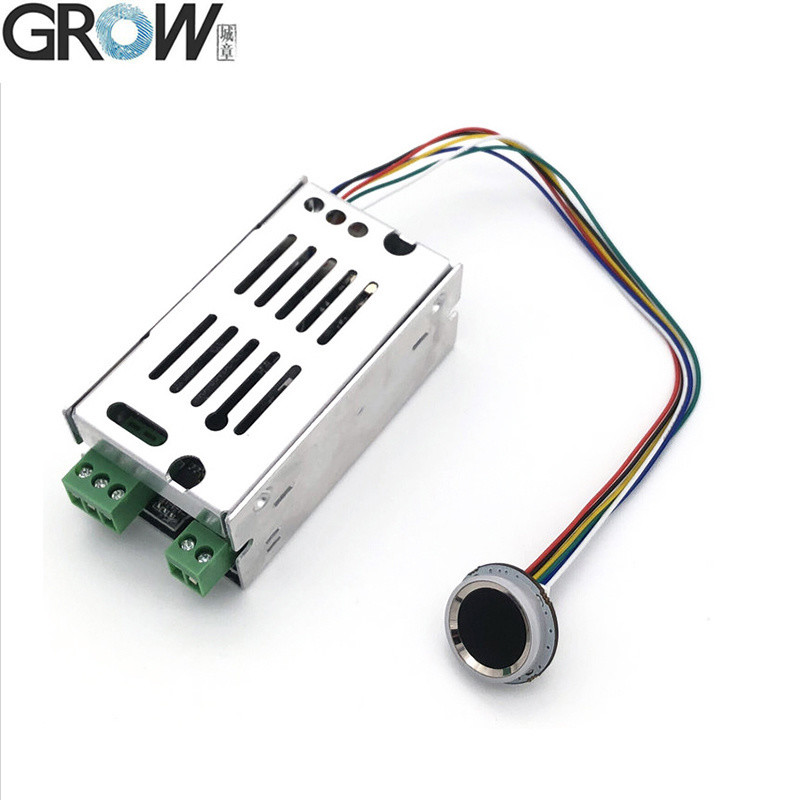

K215-V1.3 имеет широкий спектр применений, которые могут использоваться в автомобильном управлении, контроле доступа и других случаях.
K215-V1.3 может быть подключен к модулю отпечатков пальцев R300,R301T,R302,R303T,R307,R501,R502,R502-A,R502-AW,R503.

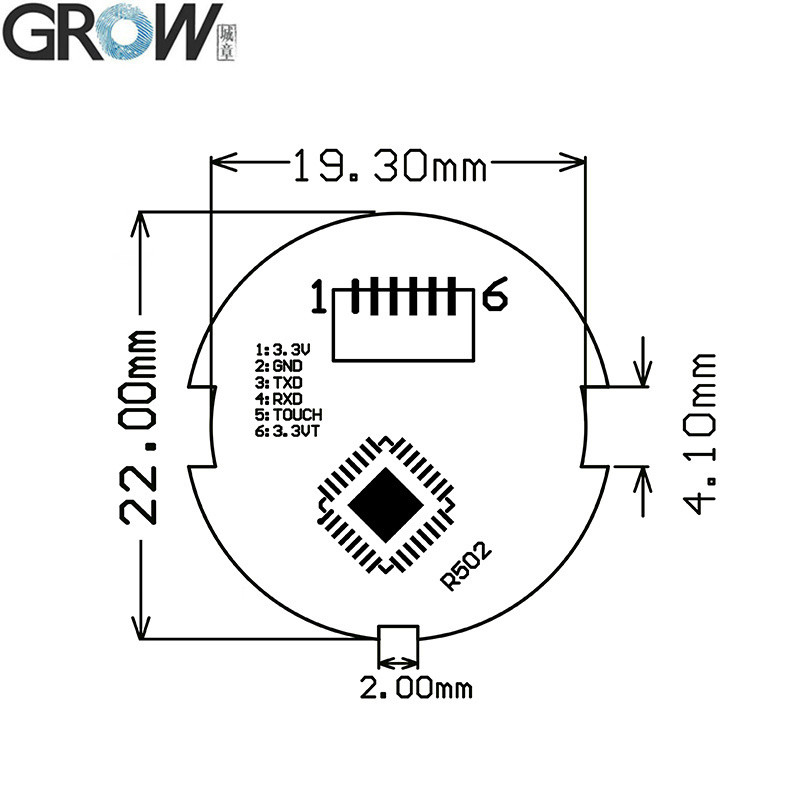

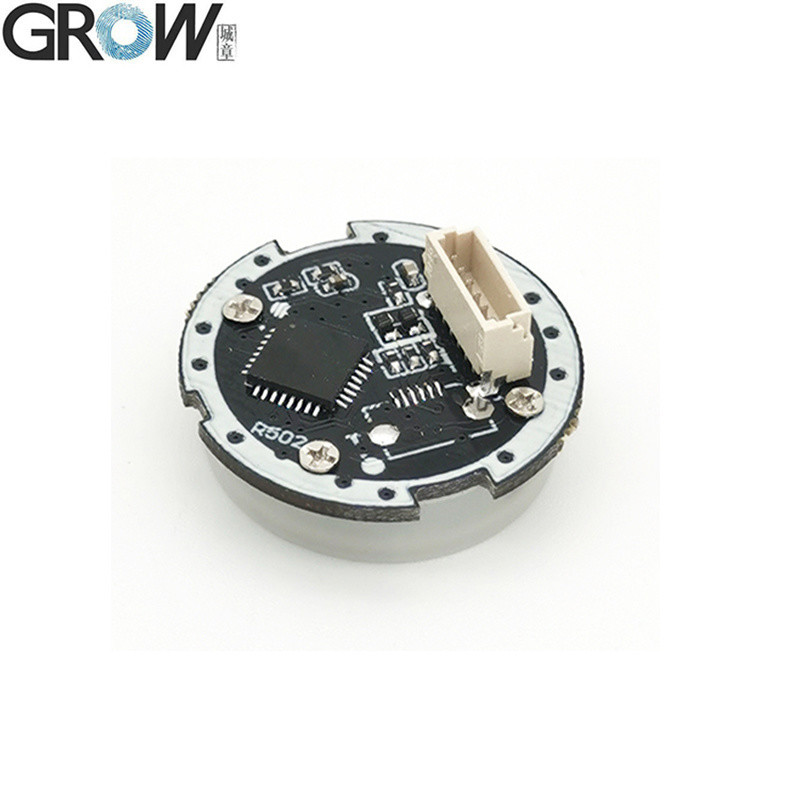

R502-A Спецификации
| Модель |
R502-A |
| Тип |
Капацитивный модуль отпечатков пальцев |
| Интерфейс |
UART ((TTL) |
| Резолюция |
508 DPI |
| Напряжение |
DC 3,3 В |
| Пропускная способность отпечатков пальцев |
200 |
| Массив датчиков |
192*192 пикселя |
| Рабочий ток |
20 мА |
| Текущий режим ожидания |
Типичное напряжение нажатия в режиме ожидания: 3.3V, средний ток: 2uA |
| Внешний размер модуля отпечатков пальцев |
Диаметр 22 мм |
| Внутренний размер модуля отпечатков пальцев |
Диаметр 19,5 мм |
| Высота модуля отпечатков пальцев |
5 мм |
| Эффективная зона сбора |
Диаметр 15,5 мм |
| Коннектор |
MX1.0-6Pin |
| Управление светодиодом |
Да, да. |
| Цвет светодиода |

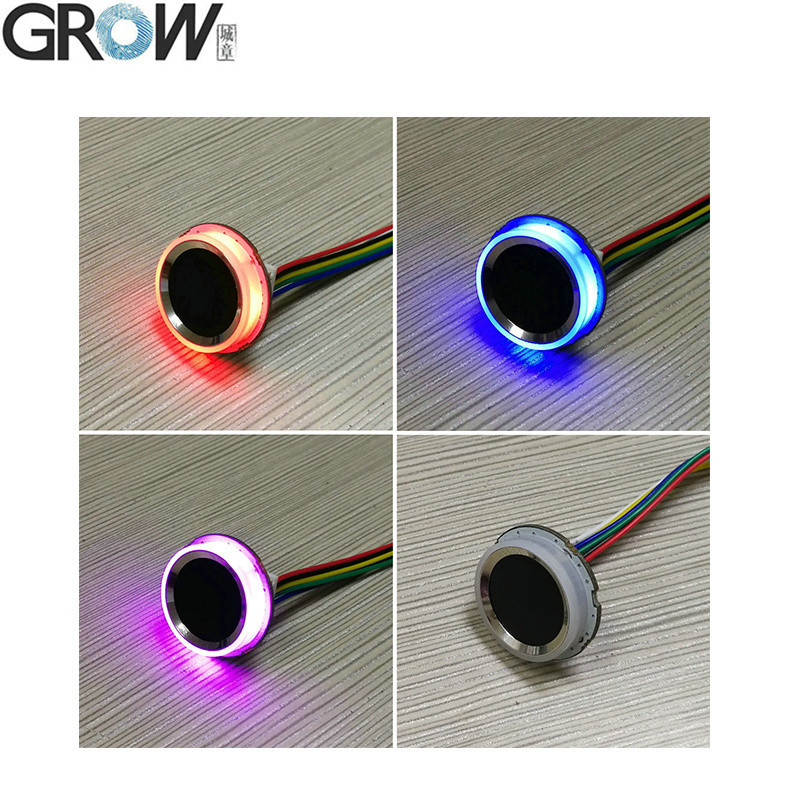

Фиолетовый, синий и красный |
| Скорость сканирования |
< 0,2 секунды |
| Скорость проверки |
< 0,3 секунды |
| Способ сопоставления |
1:1; 1:N |
| FRR |
≤ 1% |
| Далеко |
≤ 0,001% |
| Рабочая среда |
-20C --- 60C |
| Рабочая влажность |
10-85% |
| Антистатическая способность |
15 кВ |
| Интенсивность сопротивления абразиву |
1 миллион раз |
| Скорость передачи сообщений (UART): |
(9600 × N) bps, где N = 1 ~ 12 ((по умолчанию N = 6, т.е. 57600 bps) |
Файлы
·Предоставление бесплатных справочных файлов SDK для Arduino, Android,.Net, Windows и т.д.
·Предоставление руководства пользователя
K215-V1.2 Тест видео на Youtube: https://youtu.be/bRQP0JuzqYo
