Описание
1. Интегрированный сбор изображений и алгоритм чип вместе, все в одном
2. Гибкость адаптации к условиям было пальцы, будь то сухие пальцы, мокрые пальцы, легкая текстура отпечатков пальцев, и старые пальцы, все имеют высокий уровень распознавания
3Основные области применения: могут быть встроены в различные конечные продукты, такие как: контроль доступа, присутствие, сейф
R503-M22 такой же, как и R503, только размеры разные.
R503-M22 также может работать с панелью управления KS200,K202,K215,KL216,K219,K220,K236,KS220.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Силовое питание
|
DC 3,3 В
|
5 В постоянного тока
|
DC 3,3 В
|
УЗИ:DC 3,3 В
USB:DC 5V
|
DC 3,3 В
|
|
Ощущение массива
|
192*192 пикселя
|
192*192 пикселя
|
192*192 пикселя
|
192*192 пикселя
|
160*160 пикселей
|
|
Пропускная способность отпечатков пальцев
|
200
|
200
|
200
|
1500
|
150
|
|
Размер
|
M25
|
M25
|
М22
|
M25
|
M25
|
|
Коннектор
|
SH 1,0 мм 6pin
|
MX 1,25 мм 6 штифтов
|
SH 1,0 мм 6pin
|
SH 1,0 мм 6pin
|
SH 1,0 мм 6pin
|
R503-M22 Спецификации
|
Модель
|
R503-M22
|
|
Тип
|
Капацитивный модуль отпечатков пальцев
|
|
Интерфейс
|
UART ((TTL)
|
|
Резолюция
|
508 DPI
|
|
Напряжение
|
DC 3,3 В
|
|
Пропускная способность отпечатков пальцев
|
200
|
|
Массив датчиков
|
192*192 пикселя
|
|
Рабочий ток
|
20 мА
|
|
Текущий режим ожидания
|
Типичное напряжение нажатия в режиме ожидания: 3.3V, средний ток: 2uA
|
|

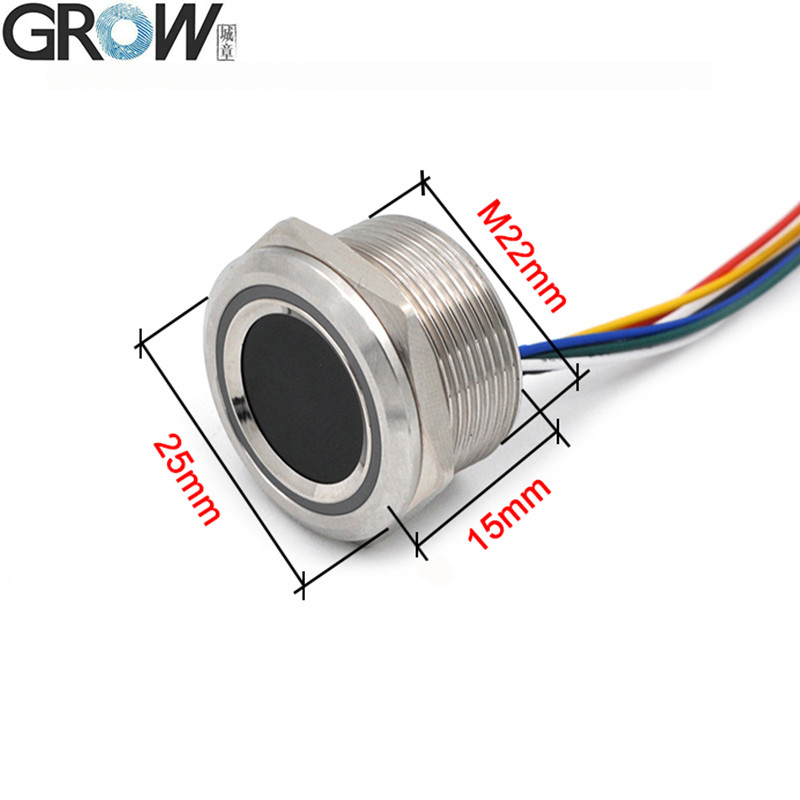

Внешний размер модуля отпечатков пальцев
|
Диаметр 25 мм
|
|
Внутренний размер модуля отпечатков пальцев
|
Диаметр 22 (мм) ((М22)
|
|
Высота модуля отпечатков пальцев
|
15 мм
|
|
Эффективная зона сбора
|
Диаметр 15,5 мм
|
|

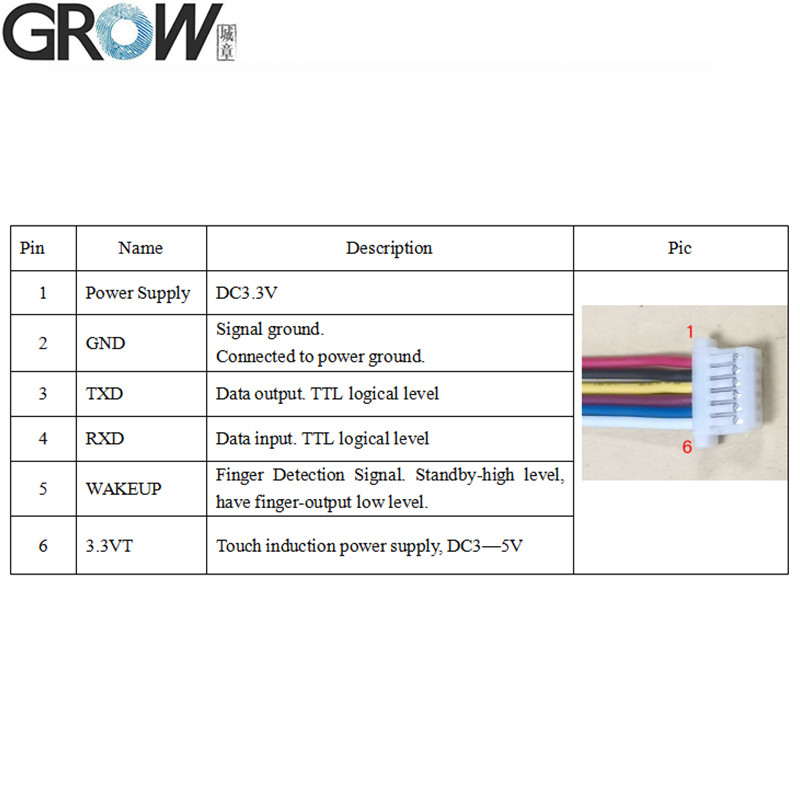

Коннектор
|
SH1.0-6Pin
|
|
Управление светодиодом
|
Да, да.
|
|
Цвет светодиода
|
RGB
|
|
Скорость сканирования
|
< 0,2 секунды
|
|
Скорость проверки
|
< 0,3 секунды
|
|
Способ сопоставления
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
Далеко
|
≤ 0,001%
|
|
Рабочая среда
|
-20C --- 60C
|
|
Рабочая влажность
|
10-85%
|
|
Антистатическая способность
|
15 кВ
|
|
Интенсивность сопротивления абразиву
|
1 миллион раз
|
|
Скорость передачи сообщений (UART):
|
(9600 × N) bps, где N = 1 ~ 12 ((по умолчанию N = 6, т.е. 57600 bps)
|
Файлы
·Предоставление бесплатных справочных файлов SDK для Arduino, Android,.Net, Windows и т.д.
·Предоставление руководства пользователя
Руководство по использованию R503 R503-M22 можно скачать по ссылке:
https://hzgrow.en.made-in-china.com
R503 Просмотр видео работы программы испытания на Youtube:https://youtu.be/eD2xtwCWOmQ
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.
Высокое разрешение и быстрое распознавание:Модуль отпечатков пальцев R503-M22 использует 192*192 пиксельный датчик с разрешением изображения 508 DPI для захвата большего количества деталей отпечатков пальцев.быстро и эффективно.
Большая емкость хранения:R503-M22 имеет емкость хранения 200 штук, которая может удовлетворить потребности большинства сценариев применения, таких как система контроля доступа отпечатков пальцев, система отпечатков пальцев и так далее.
Многочисленные методы сопоставления и поиска:Модуль отпечатков пальцев R503-M22 поддерживает совпадение как в режиме сравнения (1:1) так и в режиме поиска (1:N), что позволяет быстро и точно идентифицировать отпечатки пальцев в широком диапазоне сценариев применения.
Водостойкость и долговечность:The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosЭто обеспечивает высокую долговечность и стабильность модуля при долгосрочном использовании.

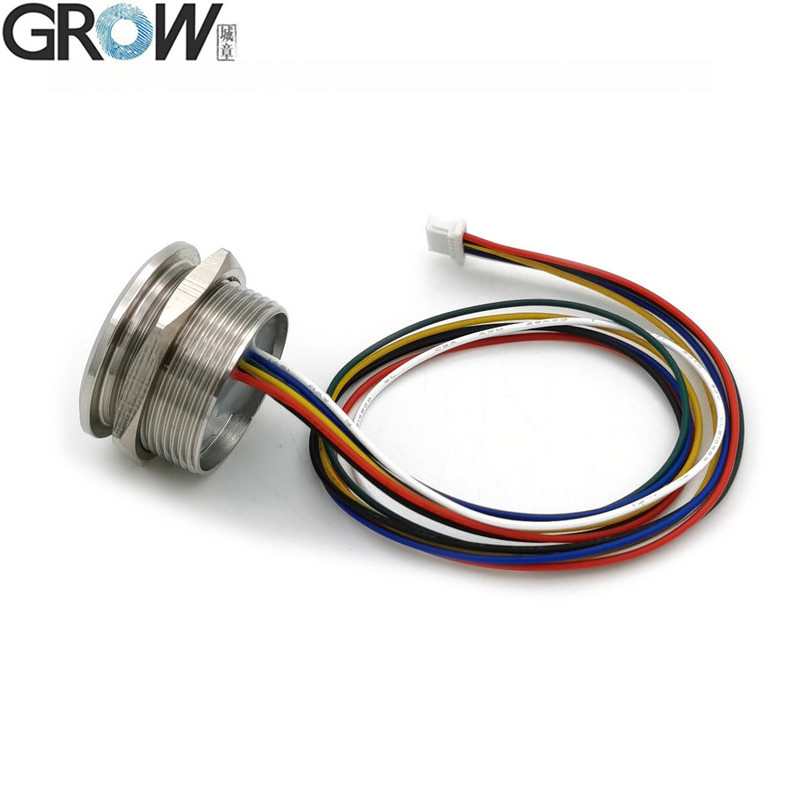

Легкая установка:Модуль отпечатков пальцев R503-M22 использует круглую конструкцию нити диаметром M22 и умеренное расстояние между проводами интерфейса длиной 20 см, что облегчает установку и подключение пользователей.Кроме того,, его компактный размер позволяет легко встраивать модуль в различные устройства.
Гибкая возможность расширения:Модуль отпечатков пальцев R503-M22 поддерживает различные протоколы и интерфейсы связи, такие как RS232 (TTL логический уровень, 3.3V) и т. д.который удобен для пользователей для проведения вторичной разработки и расширенияКроме того, встроенный алгоритм чипа делает модуль более эффективным и стабильным в обработке данных отпечатков пальцев.

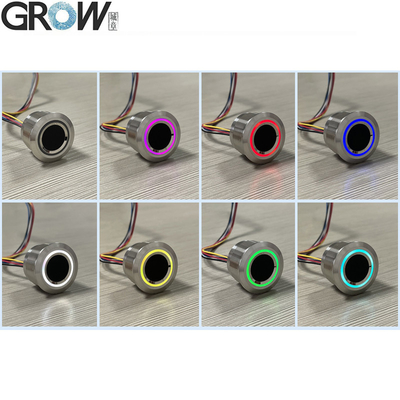

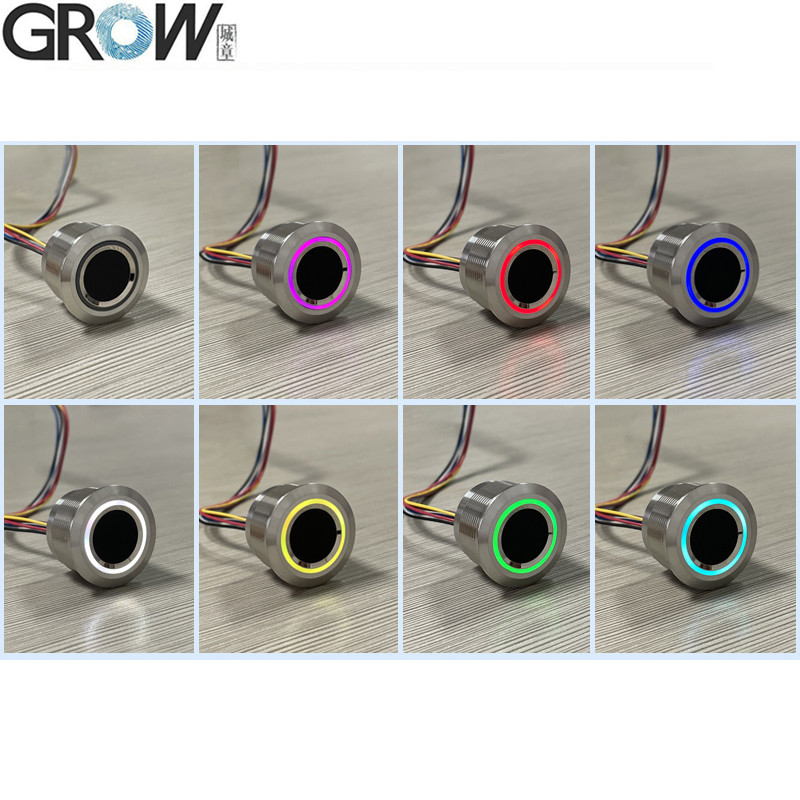

Светодиод RGB:Модуль отпечатков пальцев R503-M22 оснащен красочным кольцом света, который может регулироваться на разные цвета кольца света в соответствии с командами,сделать использование модуля более лаконичным и ясным
Высокий уровень безопасности:Модуль отпечатков пальцев R503-M22 использует передовой алгоритм распознавания отпечатков пальцев с пятью уровнями безопасности (от низкого до высокого: 1, 2, 3, 4, 5), чрезвычайно низким уровнем ложного допуска (FAR) (<0.001%) и коэффициент ложного отказа (FRR) (< 1.0%), что гарантирует точность и безопасность модуля в процессе распознавания.
Конструкция стабильного источника питания:Модуль питается от постоянного тока +3,3 В. Модуль имеет стабильную конструкцию питания, которая обеспечивает стабильную производительность в различных условиях.который помогает уменьшить потребление энергии и теплопроизводство устройства.
