Компактный долговечный модуль распознавания отпечатков пальцев

Compact Durable Fingerprint Recognition Module Capacitive Fingerprint Module

Основная информация

Место происхождения:	Китай
Сертификация:	CE

Количество мин заказа:	1
Упаковывая детали:	Картон
Время доставки:	Период проведения пикового сезона: в течение 15 рабочих дней Вне сезона Период проведения: в течение
Условия оплаты:	T/T, Paypal
Поставка способности:	5000

Лучшая цена Контакт

Модель No.:

R503-M22

Screen:

as Picture

Интерфейс связи:

RS232

Fingerprint Capacity:

200

Voltage:

DC 3.3V

Effective Collection Area:

Diameter 15.5 (mm)

Ощущение массива:

190*190 пикселей

Резолюция:

508 Dpi

Abrasive Resistance Intensity:

1 Million Times

Antistatic Capacity:

15kv

Fingerprint Module External Diameter:

25mm

Fingerprint Module Inner Diameter:

22mm(M22)

Fingerprint Module Height:

15mm

Weight:

32g

Управление под управлением:

Да, да.

Transport Package:

Standard Export Carton Package

Спецификация:

Диаметр 25 мм

Trademark:

GROW

Производство:

КНР

HS Code:

8471609000

Supply Ability:

5000

Размер упаковки:

130,00 см * 8,00 см * 9,00 см

Package Gross Weight:

0.100kg

Voice Service:

Without Voice Service

Clock:

Without Clock

Samples:

US$ 13.9/Piece| 1 Piece(Min.Order)

Customization:

Available|Customized Request

Shipping Cost:

Contact the supplier about freight and estimated delivery time.

Payment Methods:

Initial Payment/Full Payment

Currency:

US$

Возврат и возмещение:

Запросите возврат денег, если ваш заказ не отправляется, отсутствует или прибывает с проблемами с пр

Выделить:

Модуль распознавания отпечатков пальцев

Компактный емкостный модуль отпечатков пальцев

Прочный модуль распознавания отпечатков пальцев

Описание

1. Интегрированный сбор изображений и алгоритм чип вместе, все в одном
2. Гибкость адаптации к условиям было пальцы, будь то сухие пальцы, мокрые пальцы, легкая текстура отпечатков пальцев, и старые пальцы, все имеют высокий уровень распознавания
3Основные области применения: могут быть встроены в различные конечные продукты, такие как: контроль доступа, присутствие, сейф

R503-M22 такой же, как и R503, только размеры разные.

R503-M22 также может работать с панелью управления KS200,K202,K215,KL216,K219,K220,K236,KS220.

R503

R503-5V

R503-M22

R503Pro

R503S

Силовое питание

DC 3,3 В

5 В постоянного тока

DC 3,3 В

УЗИ:DC 3,3 В
USB:DC 5V

DC 3,3 В

Ощущение массива

192*192 пикселя

160*160 пикселей

Пропускная способность отпечатков пальцев

200

1500

150

Размер

M25

М22

M25

Коннектор

SH 1,0 мм 6pin

MX 1,25 мм 6 штифтов

SH 1,0 мм 6pin

R503-M22 Спецификации

Модель	R503-M22
Тип	Капацитивный модуль отпечатков пальцев
Интерфейс	UART ((TTL)
Резолюция	508 DPI
Напряжение	DC 3,3 В
Пропускная способность отпечатков пальцев	200
Массив датчиков	192*192 пикселя
Рабочий ток	20 мА
Текущий режим ожидания	Типичное напряжение нажатия в режиме ожидания: 3.3V, средний ток: 2uA

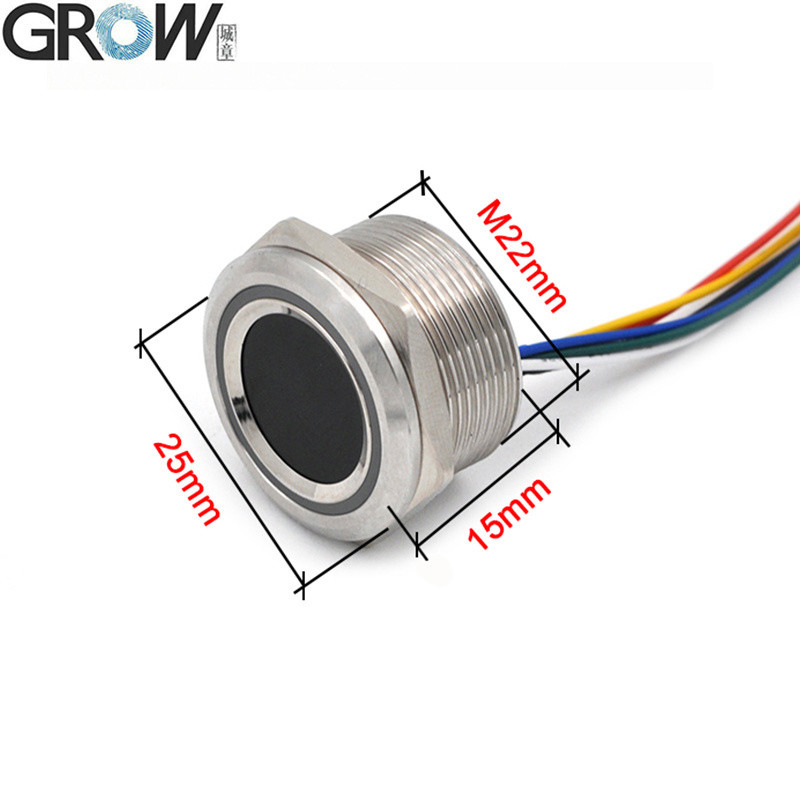

Внешний размер модуля отпечатков пальцев	Диаметр 25 мм
Внутренний размер модуля отпечатков пальцев	Диаметр 22 (мм) ((М22)
Высота модуля отпечатков пальцев	15 мм
Эффективная зона сбора	Диаметр 15,5 мм

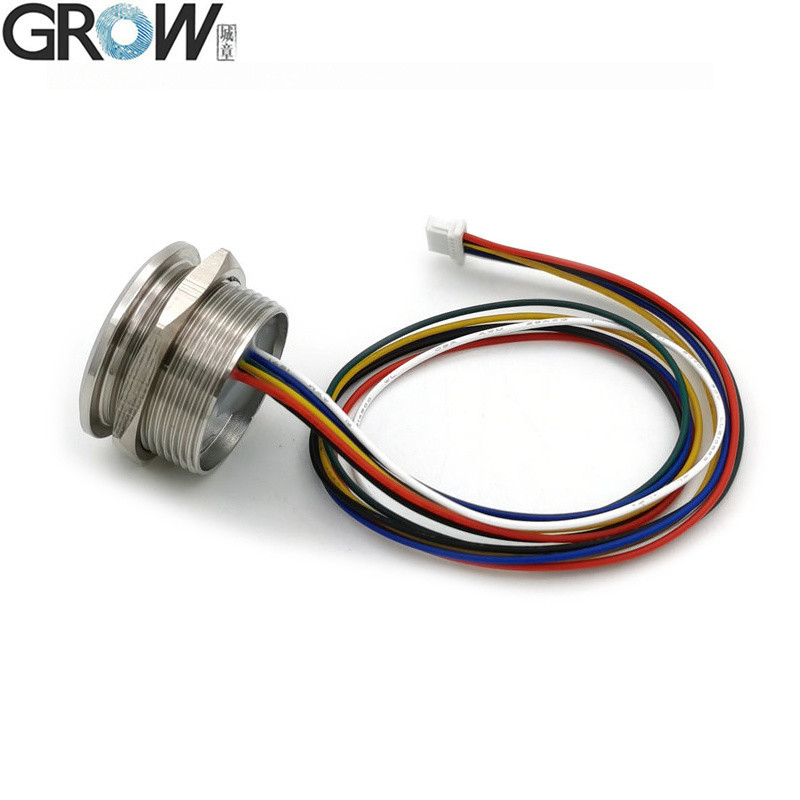

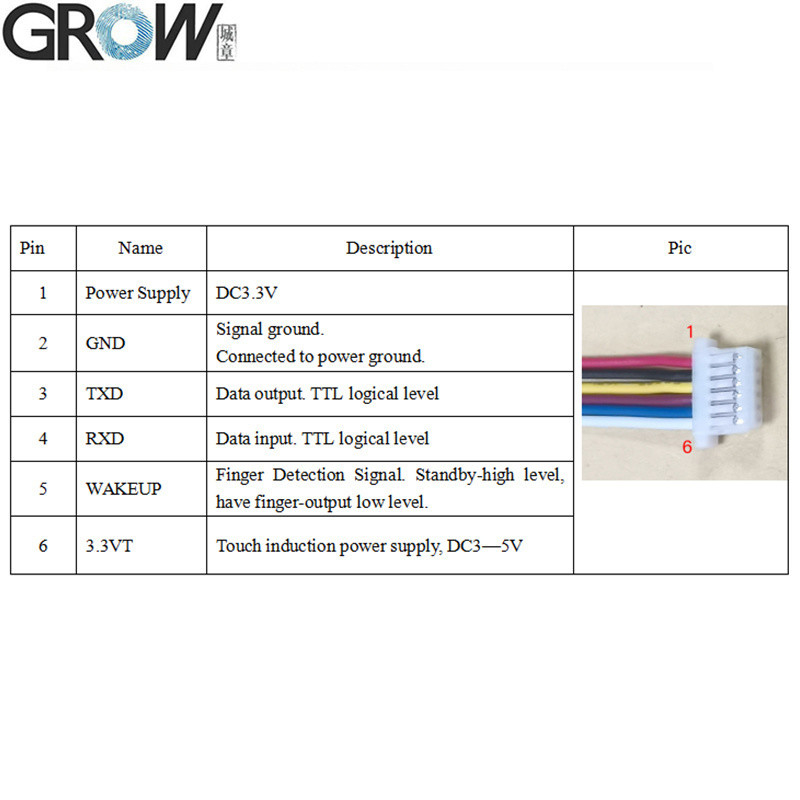

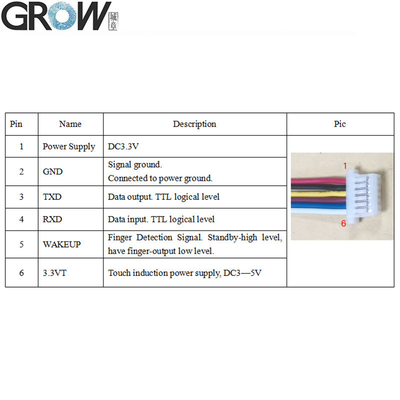

Коннектор	SH1.0-6Pin
Управление светодиодом	Да, да.

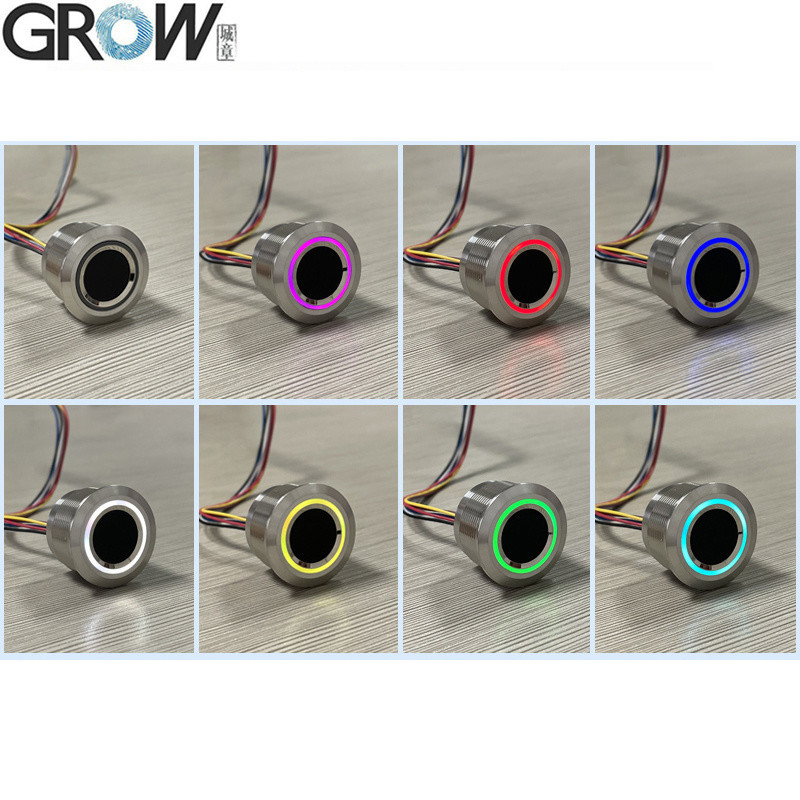

Цвет светодиода	RGB
Скорость сканирования	< 0,2 секунды
Скорость проверки	< 0,3 секунды
Способ сопоставления	1:1; 1:N
FRR	≤ 1%
Далеко	≤ 0,001%
Рабочая среда	-20C --- 60C
Рабочая влажность	10-85%
Антистатическая способность	15 кВ
Интенсивность сопротивления абразиву	1 миллион раз
Скорость передачи сообщений (UART):	(9600 × N) bps, где N = 1 ~ 12 ((по умолчанию N = 6, т.е. 57600 bps)

Файлы

·Предоставление бесплатных справочных файлов SDK для Arduino, Android,.Net, Windows и т.д.
·Предоставление руководства пользователя

Руководство по использованию R503 R503-M22 можно скачать по ссылке:
https://hzgrow.en.made-in-china.com

R503 Просмотр видео работы программы испытания на Youtube:https://youtu.be/eD2xtwCWOmQ

Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.

Компактный долговечный модуль распознавания отпечатков пальцев 1
