Главная страница > Продукция> Модуль датчика отпечатка пальцев> GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner

GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner

GROW R503-M22 DC3.3V 200 Capacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner
GROW R503-M22 DC3.3V 200 Capacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner
GROW R503-M22 DC3.3V 200 Capacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner GROW R503-M22 DC3.3V 200 Capacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner GROW R503-M22 DC3.3V 200 Capacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner GROW R503-M22 DC3.3V 200 Capacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner GROW R503-M22 DC3.3V 200 Capacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner GROW R503-M22 DC3.3V 200 Capacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner
Основная информация
Место происхождения: Китай
Сертификация: CE
Количество мин заказа: 1
Упаковывая детали: Картон
Время доставки: Период проведения пикового сезона: в течение 15 рабочих дней Вне сезона Период проведения: в течение
Условия оплаты: T/T, Paypal
Поставка способности: 5000
Лучшая цена Контакт
Подробная информация
Модель No.: R503-M22 экран: Как изображение
Communication Interface: RS232 Пропускная способность отпечатков пальцев: 200
Voltage: DC 3.3V Effective Collection Area: Diameter 15.5 (mm)
Ощущение массива: 190*190 пикселей Резолюция: 508 Dpi
Abrasive Resistance Intensity: 1 Million Times Антистатическая способность: 15кв
Fingerprint Module External Diameter: 25mm Fingerprint Module Inner Diameter: 22mm(M22)
Fingerprint Module Height: 15mm Вес: 32 грамма
Управление под управлением: Да, да. Transport Package: Standard Export Carton Package
Спецификация: Диаметр 25 мм Торговая марка: РАЗВИТИТЬ
Производство: Китай Код СС: 8471609000
Supply Ability: 5000 Размер упаковки: 130,00 см * 8,00 см * 9,00 см
Package Gross Weight: 0.100kg Voice Service: Without Voice Service
Clock: Without Clock Образцы: US$ 13,9 шт. за 1 шт. (мини.Заказ)
Конфигурация: Доступно по запросу Shipping Cost: Contact the supplier about freight and estimated delivery time.
Payment Methods: Initial Payment/Full Payment Валюта: В долларах США
Возврат и возмещение: Запросите возврат денег, если ваш заказ не отправляется, отсутствует или прибывает с проблемами с пр
Выделить:

Модуль распознавания отпечатков пальцев

,

Компактный емкостный модуль отпечатков пальцев

,

Прочный модуль распознавания отпечатков пальцев

Характер продукции


GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner 0

Описание

      1. Интегрированный сбор изображений и алгоритм чип вместе, все в одном
2. Гибкость адаптации к условиям было пальцы, будь то сухие пальцы, мокрые пальцы, легкая текстура отпечатков пальцев, и старые пальцы, все имеют высокий уровень распознавания
3Основные области применения: могут быть встроены в различные конечные продукты, такие как: контроль доступа, присутствие, сейф

R503-M22 такой же, как и R503, только размеры разные.
R503-M22 также может работать с панелями управления KS200,K202,K215,KL216,K219-A,K220,K236A,KS220.
R503
R503-5V
R503-M22
R503Pro
R503S
Силовое питание
DC 3,3 В
5 В постоянного тока
DC 3,3 В
УЗИ:DC 3,3 В
USB:DC 5V
DC 3,3 В
Ощущение массива
192*192 пикселя
192*192 пикселя
192*192 пикселя
192*192 пикселя
160*160 пикселей
Пропускная способность отпечатков пальцев
200
200
200
1500
150
Размер
M25
M25
М22
M25
M25
Коннектор
SH 1,0 мм 6pin
MX 1,25 мм 6 штифтов
SH 1,0 мм 6pin
SH 1,0 мм 6pin
SH 1,0 мм 6pin


R503-M22 Спецификации

Модель
R503-M22
Тип
Капацитивный модуль отпечатков пальцев
Интерфейс
UART ((TTL)
Резолюция
508 DPI
Напряжение
DC 3,3 В
Пропускная способность отпечатков пальцев
200
Массив датчиков
192*192 пикселя
Рабочий ток
20 мА
Текущий режим ожидания
Типичное напряжение нажатия в режиме ожидания: 3.3V, средний ток: 2uA

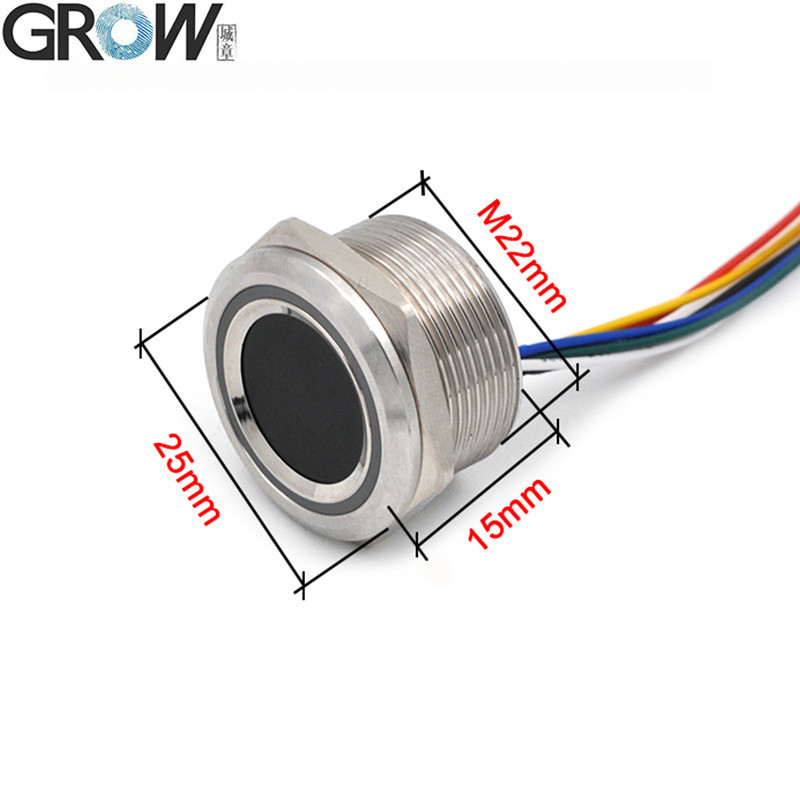

Внешний размер модуля отпечатков пальцев
Диаметр 25 мм
Внутренний размер модуля отпечатков пальцев
Диаметр 22 (мм) ((М22)
Высота модуля отпечатков пальцев
15 мм
Эффективная зона сбора
Диаметр 15,5 мм
Коннектор
SH1.0-6Pin
Управление светодиодом
Да, да.

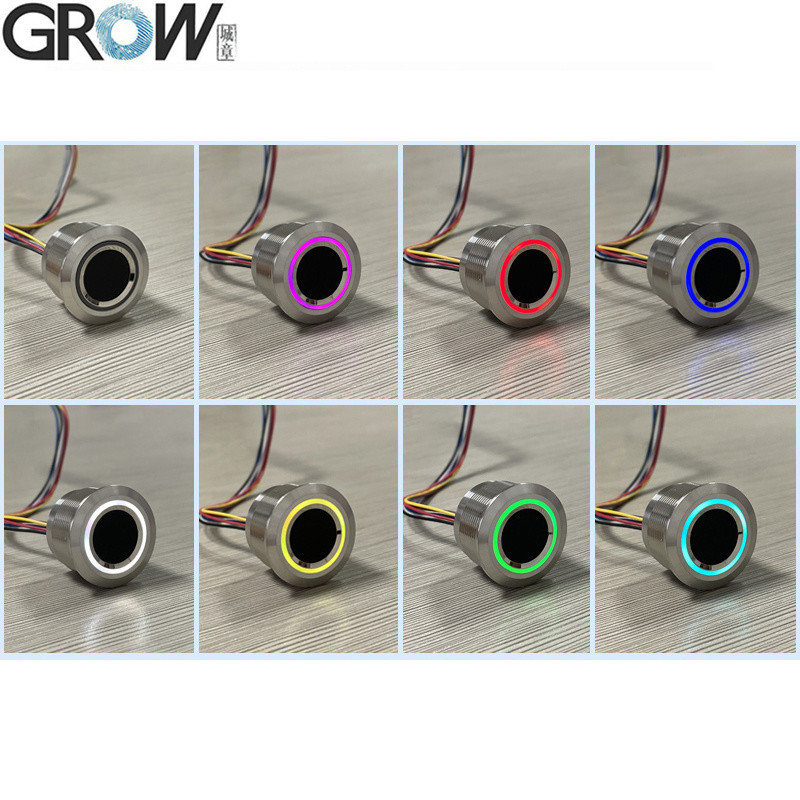

Цвет светодиода
RGB
Скорость сканирования
< 0,2 секунды
Скорость проверки
< 0,3 секунды
Способ сопоставления
1:1; 1:N
FRR
≤ 1%
Далеко
≤ 0,001%
Рабочая среда
-20C --- 60C
Рабочая влажность
10-85%
Антистатическая способность
15 кВ
Интенсивность сопротивления абразиву
1 миллион раз
Скорость передачи сообщений (UART):
(9600 × N) bps, где N = 1 ~ 12 ((по умолчанию N = 6, т.е. 57600 bps)


Файлы

·Предоставление бесплатных справочных файлов SDK для Arduino, Android,.Net, Windows и т.д.
·Предоставление руководства пользователя

Руководство по использованию R503 R503-M22 можно скачать по ссылке:
https://hzgrow.en.made-in-china.com


R503 Просмотр видео работы программы испытания на Youtube:https://youtu.be/eD2xtwCWOmQ


Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.



GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner 1GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner 2GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner 3GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner 4GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner 5GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner 6GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner 7GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner 8GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner 9GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner 10GROW R503-M22 DC3.3V 200 Кapacity Round RGB Ring Indicator LED Control Capacitive Fingerprint Module Sensor Scanner 11
