Главная страница > Продукция> Модуль датчика отпечатка пальцев> GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino

GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino

GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino
GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino
GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino
Основная информация
Место происхождения: Китай
Сертификация: CE
Количество мин заказа: 1
Упаковывая детали: Картон
Время доставки: Период проведения пикового сезона: в течение 15 рабочих дней Вне сезона Период проведения: в течение
Условия оплаты: T/T, Paypal
Поставка способности: 5000
Лучшая цена Контакт
Подробная информация
Модель No.: R503S Screen: as Picture
Интерфейс связи: RS232 Пропускная способность отпечатков пальцев: 150
Напряжение: DC 3.3V Площадь сбора: Диаметр 15,5 мм
Sensing Array: 160*160 Pixel Резолюция: 508 Dpi
Интенсивность сопротивления абразиву: 1 миллион раз Антистатическая способность: 15кв
Модуль отпечатков пальцев внешний диаметр: 28 мм Внутренний диаметр модуля отпечатков пальцев: 25 мм ((M25)
Высота модуля отпечатков пальцев: 19 мм Вес: 32 грамма
LED Control: Yes Транспортный пакет: стандартный пакет коробки экспорта
Specification: Diameter 28 (mm) Trademark: GROW
Производство: Китай Код СС: 8471609000
Supply Ability: 5000 Размер упаковки: 130,00 см * 8,00 см * 9,00 см
Package Gross Weight: 0.100kg Voice Service: Without Voice Service
Clock: Without Clock Цвет: Черный
Образцы: 10,5 долларов США за штуку. Customization: Available | Customized Request
Shipping Cost: about shipping cost and estimated delivery time. Способ оплаты: Первоначальный взнос Полная оплата
Валюта: В долларах США Возврат и возмещение: Вы можете подать заявку на возврат до 30 дней после получения товаров.
Выделить:

Модуль датчика отпечатков пальцев управления светодиодом

,

Модуль идентификации отпечатков пальцев управления светодиодом

,

Модуль датчика отпечатков пальцев управления доступом

Характер продукции


GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino 0

Описание

1. Интегрированный сбор изображений и алгоритм чип вместе, все в одном
2. Гибкость адаптации к условиям было пальцы, будь то сухие пальцы, мокрые пальцы, легкая текстура отпечатков пальцев, и старые пальцы, все имеют высокий уровень распознавания
3Основные области применения: могут быть встроены в различные конечные продукты, такие как: контроль доступа, присутствие, сейф

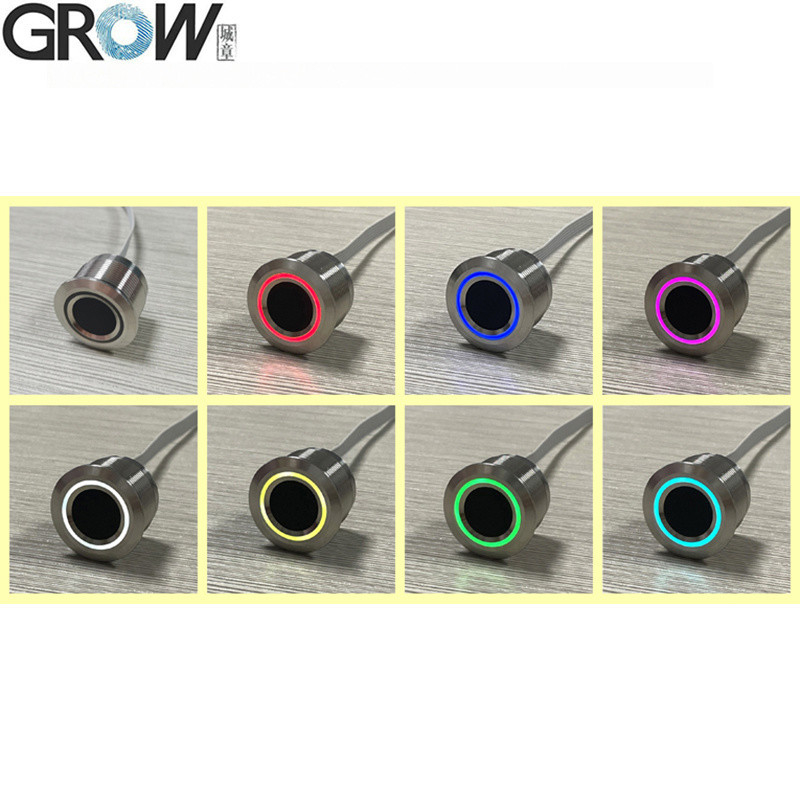

Модуль отпечатков пальцев R503S с RGB кольцевым индикатором света, LED может управляться с помощью команды.


R503 R503-5V R503-M22 R503Pro R503S
Силовое питание DC 3,3 В 5 В постоянного тока DC 3,3 В УЗИ:
DC 3,3 В
USB:DC 5V		 DC 3,3 В
Ощущение массива 192*192 пикселя 192*192 пикселя 192*192 пикселя 192*192 пикселя 160*160 пикселей
Пропускная способность отпечатков пальцев 200 200 200 1500 150
Размер M25 M25 М22 M25 M25
Коннектор SH 1,0 мм 6pin MX 1,25 мм 6 штифтов SH 1,0 мм 6pin SH 1,0 мм 6pin SH 1,0 мм 6pin


R503S Спецификации

Модель R503S
Тип Капацитивный модуль отпечатков пальцев
Интерфейс UART ((TTL)
Резолюция 508 DPI
Напряжение DC 3,3 В
Пропускная способность отпечатков пальцев 150
Массив датчиков 160*160 пикселей
Рабочий ток 20 мА
Текущий режим ожидания Типичное напряжение нажатия в режиме ожидания: 3.3V, средний ток: 2uA
Внешний размер модуля отпечатков пальцев Диаметр 28 мм
Внутренний размер модуля отпечатков пальцев Диаметр 25 (мм) (М25)
Высота модуля отпечатков пальцев 19 (мм)
Площадь сбора Диаметр 15,5 мм

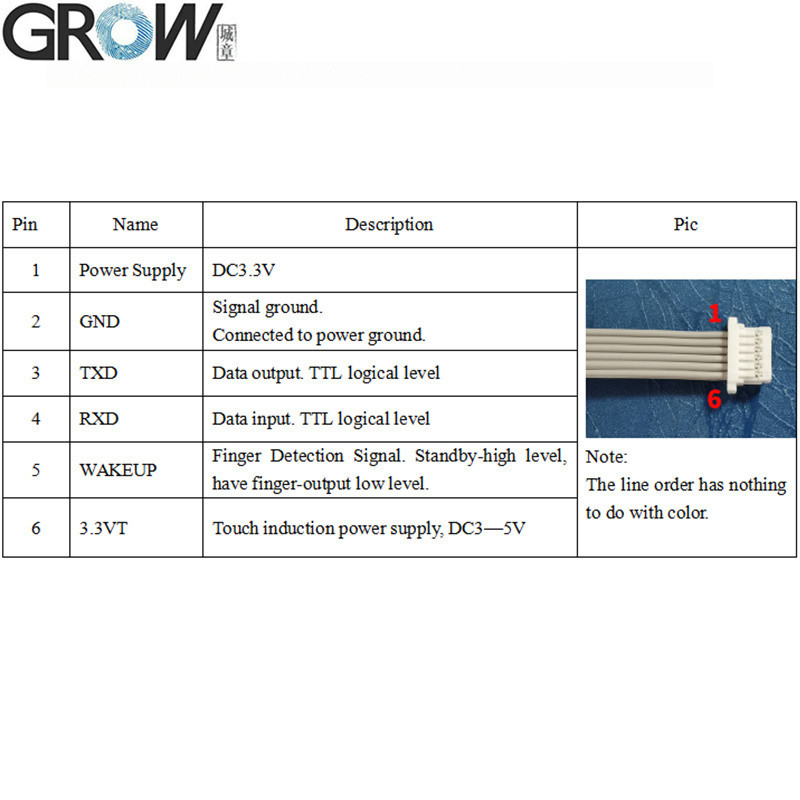

Коннектор SH1.0-6Pin
Управление светодиодом Да, да.
Цвет светодиода RGB
Скорость сканирования < 0,2 секунды
Скорость проверки < 0,3 секунды
Способ сопоставления 1:1; 1:N
FRR ≤ 1%
Далеко ≤ 0,001%
Рабочая среда -20C --- 60C
Рабочая влажность 10-85%
Антистатическая способность 15 кВ
Интенсивность сопротивления абразиву 1 миллион раз
Скорость передачи сообщений (UART): (9600 × N) bps, где N = 1 ~ 12 ((по умолчанию N = 6, т.е. 57600 bps)


Файлы

·Предоставление бесплатных справочных файлов SDK для Arduino, Android,.Net, Windows и т.д.
·Предоставление руководства пользователя

Вы можете скачать руководство пользователя R503S по ссылке на этот сайт:
https://hzgrow.en.made-in-china.com


R503 Просмотр видео работы программы испытания на Youtube:https://youtu.be/eD2xtwCWOmQ


Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.


GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino 1GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino 2

GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino 3GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino 4GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino 5GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino 6GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino 7

GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino 8GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino 9GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino 10
GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Кapacity Капацитивный модуль датчика отпечатков пальцев для Arduino 11
