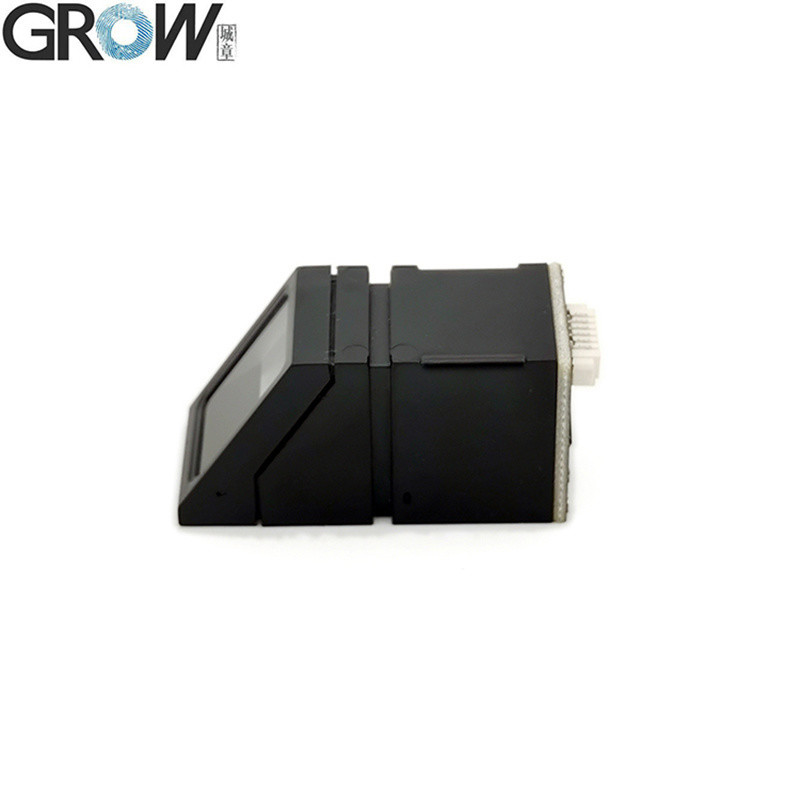

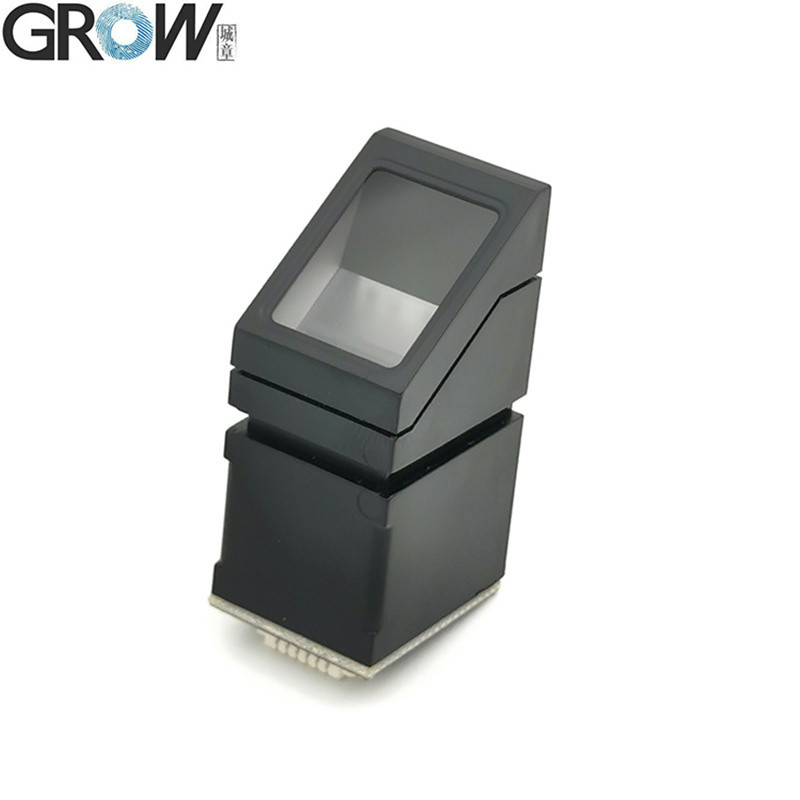

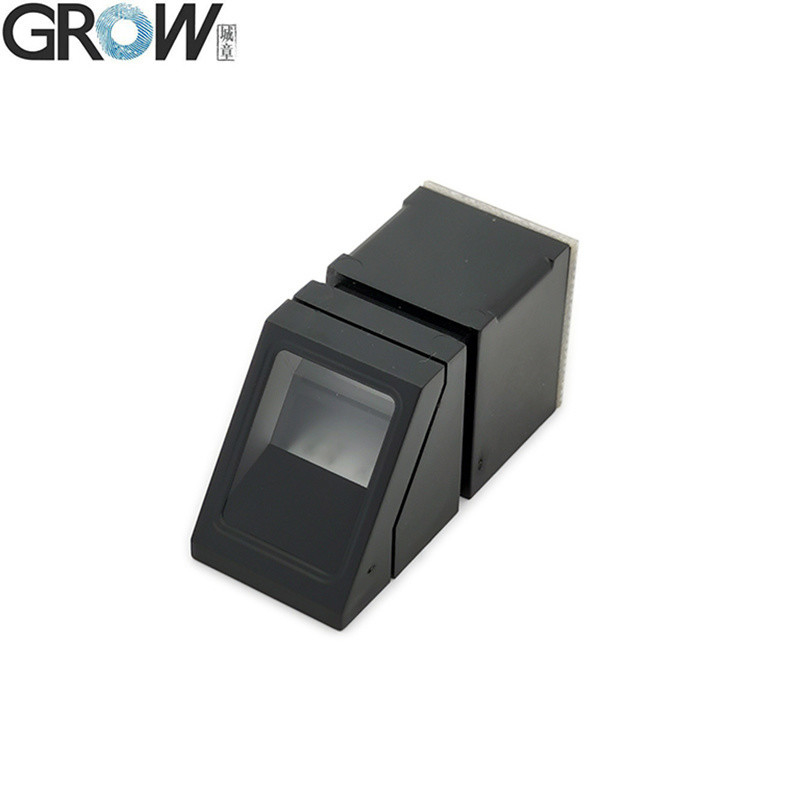

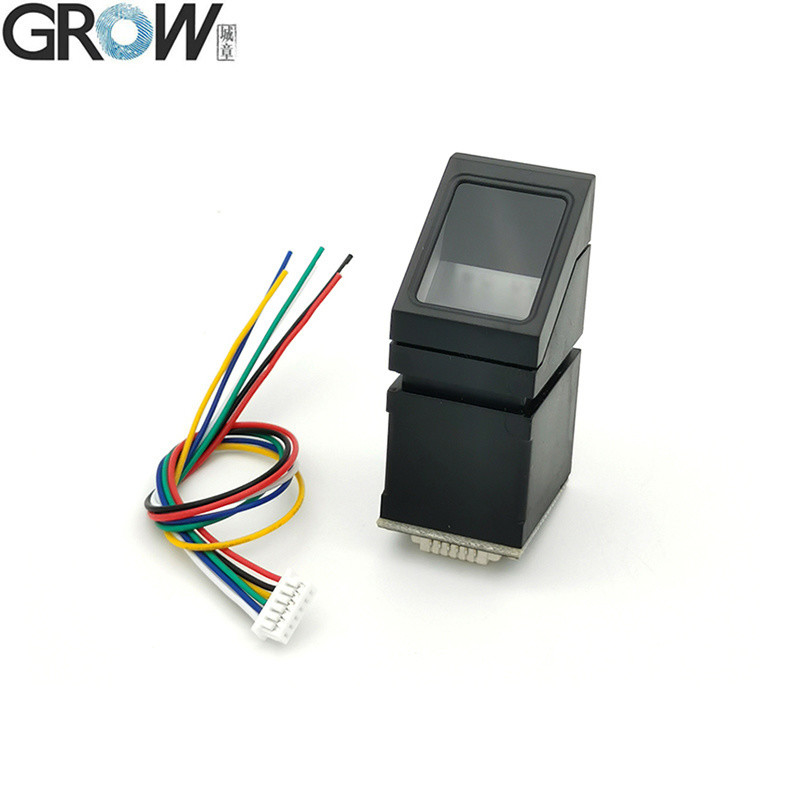

Интегрированный профессиональный модуль чтения отпечатков пальцев

Описание

1. Интегрированный сбор изображений и алгоритм чип вместе, все в одном
2Читатель отпечатков пальцев может проводить вторичную разработку, может быть встроен в различные конечные продукты
3Пользователи могут проводить вторичную разработку, может быть встроен в различные конечные продукты, такие как: контроль доступа, присутствие, сейф, замки дверей автомобилей
4Низкое энергопотребление, низкая стоимость, небольшие размеры, отличная производительность
5Профессиональные оптические технологии, техники производства точных модулей
6. Хорошие возможности обработки изображения, могут успешно захватить изображение до разрешения 500 dpi
7У него есть функция обнаружения пальцев.
8. R307S вместимость отпечатков пальцев: 1000



Краткое описание модуля отпечатков пальцев R307S:
1- Размер отпечатков пальцев:
Вместимость модуля отпечатков пальцев R307S составляет 1000.

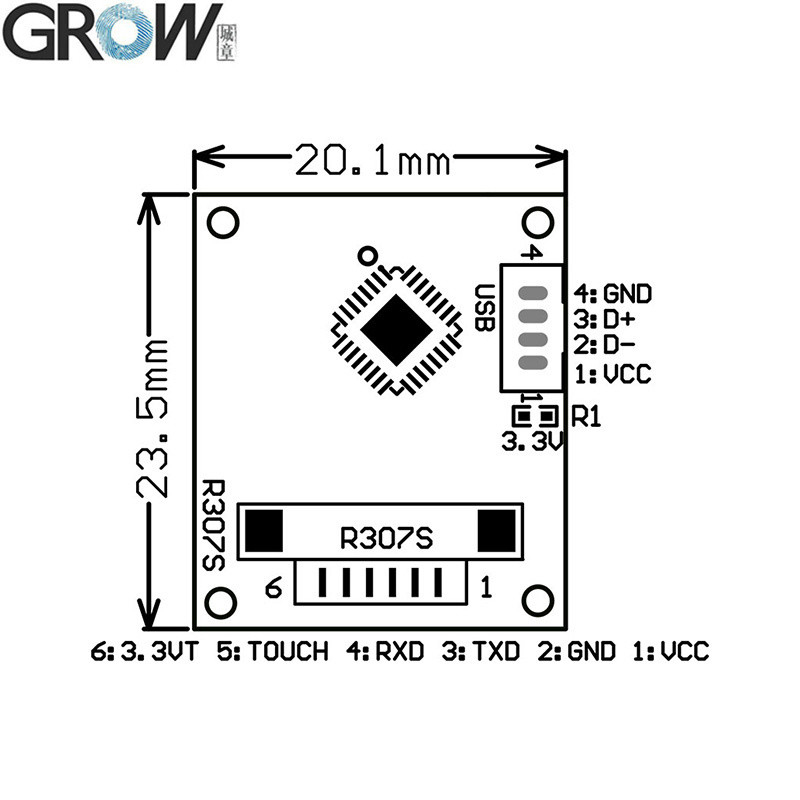

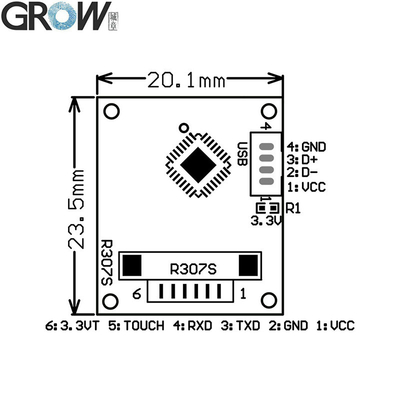

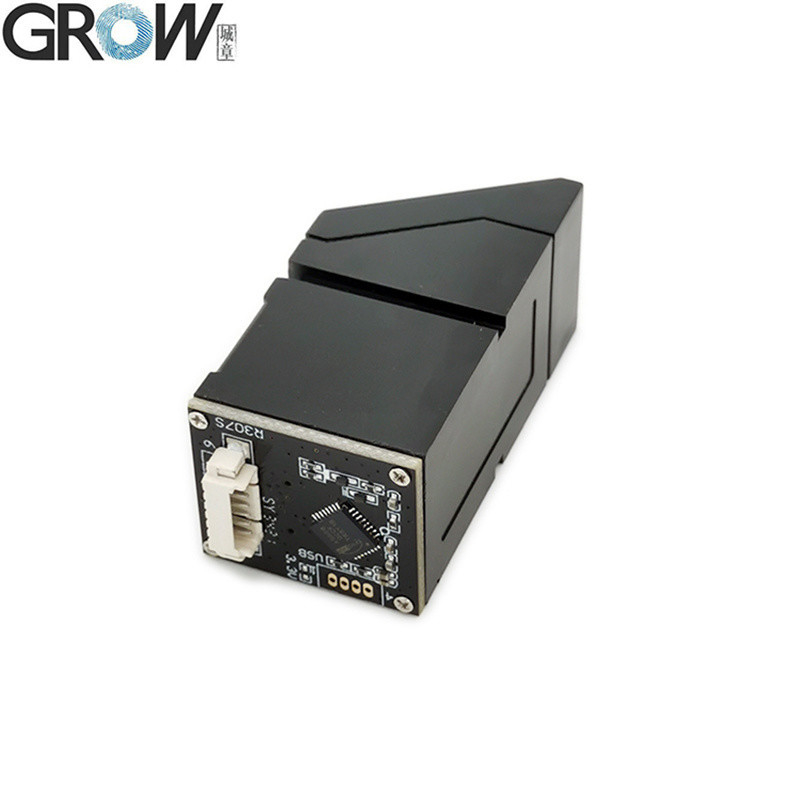

2. Описание интерфейса:
Модуль отпечатков пальцев R307-S имеет RS232 и USB2.0 одновременно. Интерфейс USB2.0 может подключаться к компьютеру; Интерфейс RS232 является уровнем TTL, а скорость передачи по умолчанию 57600, которую можно изменить.Пожалуйста, обратитесь к протоколу связиОн может быть подключен к микроконтроллеру, таким как ARM, DSP и другое оборудование с серийным портом, а микроконтроллер 3.3V и 5V может быть подключен непосредственно.Пожалуйста, обратите внимание на уровень конверсии, например, схема MAX232.

3. Определение модуля
После включения модуля отпечатков пальцев окно сбора отпечатков пальцев будет мигать, указывая на то, что самоиспытание является нормальным.если он подключен назад или неправильно.Чип имеет некоторое тепло при нормальной работе, это нормальное явление, продукт прошел строгий тест, может быть уверен в использовании.


Спецификации

·Тип: оптический
·Интерфейс: USB/UART ((TTL логический уровень)
·Разрешение: 500 DPI
·Рабочий ток: типичный ≤75 мА
·Напряжение: постоянное 4,2-6,0 В (или 3,3 В)
·Способность отпечатков пальцев:1000
·Размер: 52 * 20 * 22 (мм)
·Площадь захвата изображения: 15*11 (мм)
·Заднее освещение: синее
·Жизнь датчика: 100 миллионов раз
·Статические показания: 15 кВ
·Файл с символами Размер файла: 256 байтов
·Размер шаблона: 512 байтов
·Уровень безопасности: 5 (1,2,3,4,5 ((самый высокий))
· Скорость сканирования: < 0,3 секунды
· Скорость проверки: < 0,2 секунды
·Метод сопоставления: 1:N
·FRR (соотношение ложного отторжения): ≤0,1%
·FAR (соотношение ложного принятия): ≤ 0,0001%
·Температура окружающей среды работы: -20°C ---50°C
·Распространенность передачи данных RS232: 9600BPS~115200BPS, изменяемая


Файлы

·Поддержка всех модулей отпечатков пальцев с Arduino, Android, Windows, Linux, .Net и так далее.
·Предоставление бесплатных файлов SDK
·Предоставление руководства пользователя
