Главная страница > Продукция> Модуль датчика отпечатка пальцев> Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев

Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев

Grow R503-5V DC5V Round RGB LED UART Interface MX1.25-6pin Waterproof Capacitive Fingerprint Module Sensor
Grow R503-5V DC5V Round RGB LED UART Interface MX1.25-6pin Waterproof Capacitive Fingerprint Module Sensor
Grow R503-5V DC5V Round RGB LED UART Interface MX1.25-6pin Waterproof Capacitive Fingerprint Module Sensor Grow R503-5V DC5V Round RGB LED UART Interface MX1.25-6pin Waterproof Capacitive Fingerprint Module Sensor Grow R503-5V DC5V Round RGB LED UART Interface MX1.25-6pin Waterproof Capacitive Fingerprint Module Sensor Grow R503-5V DC5V Round RGB LED UART Interface MX1.25-6pin Waterproof Capacitive Fingerprint Module Sensor Grow R503-5V DC5V Round RGB LED UART Interface MX1.25-6pin Waterproof Capacitive Fingerprint Module Sensor Grow R503-5V DC5V Round RGB LED UART Interface MX1.25-6pin Waterproof Capacitive Fingerprint Module Sensor
Основная информация
Место происхождения: Китай
Сертификация: CE
Количество мин заказа: 1
Упаковывая детали: Картон
Время доставки: Период проведения пикового сезона: в течение 15 рабочих дней Вне сезона Период проведения: в течение
Условия оплаты: T/T, Paypal
Поставка способности: 5000
Лучшая цена Контакт
Подробная информация
Модель No.: R503-5V экран: Как изображение
Интерфейс связи: RS232 Пропускная способность отпечатков пальцев: 200
Напряжение: 5 В постоянного тока Эффективная зона сбора: Диаметр 15,5 мм
Ощущение массива: 190*190 пикселей Резолюция: 508 Dpi
Интенсивность сопротивления абразиву: 1 миллион раз Антистатическая способность: 15кв
Модуль отпечатков пальцев внешний диаметр: 28 мм Внутренний диаметр модуля отпечатков пальцев: 25 мм ((M25)
Высота модуля отпечатков пальцев: 19 мм Вес: 32 грамма
Управление под управлением: Да, да. Транспортный пакет: стандартный пакет коробки экспорта
Спецификация: Диаметр 28 мм Торговая марка: РАЗВИТИТЬ
Производство: Китай Код СС: 8471609000
Поставка способности: 5000 Размер упаковки: 130,00 см * 8,00 см * 9,00 см
Валовая масса упаковки: 0.100kg Служба передачи речи: Без голосовой связи
Часы: Без часов Цвет: Черный
Образцы: 13,9 долларов США за штуку. Конфигурация: Доступно.
Стоимость доставки: о стоимости доставки и расчетном сроке доставки. Способ оплаты: Первоначальная выплата Полная выплата
Валюта: В долларах США Возврат и возмещение: Вы можете подать заявку на возврат до 30 дней после получения товаров.
Выделить:

Гибкий датчик отпечатков пальцев

,

Прочный датчик отпечатков пальцев

,

Прочный оптический модуль отпечатков пальцев

Характер продукции

Grow R503-5V водонепроницаемый DC5V круглый RGB сенсор модуля отпечатков пальцев


Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев 0

Описание

1. Интегрированный сбор изображений и алгоритм чип вместе, все в одном
2. Гибкость адаптации к условиям было пальцы, будь то сухие пальцы, мокрые пальцы, легкая текстура отпечатков пальцев, и старые пальцы, все имеют высокий уровень распознавания
3Основные области применения: могут быть встроены в различные конечные продукты, такие как: контроль доступа, присутствие, сейф


R503 R503-5V R503-M22 R503Pro R503S
Силовое питание DC 3,3 В 5 В постоянного тока DC 3,3 В УЗИ:
DC 3,3 В
USB:DC 5V		 DC 3,3 В
Ощущение массива 192*192 пикселя 192*192 пикселя 192*192 пикселя 192*192 пикселя 160*160 пикселей
Пропускная способность отпечатков пальцев 200 200 200 1500 150
Размер M25 M25 М22 M25 M25
Коннектор SH 1,0 мм 6pin MX 1,25 мм 6 штифтов SH 1,0 мм 6pin SH 1,0 мм 6pin SH 1,0 мм 6pin



R503-5V Спецификации

Модель R503-5V
Тип Капацитивный модуль отпечатков пальцев
Интерфейс UART ((TTL)
Резолюция 508 DPI
Напряжение 5 В постоянного тока
Пропускная способность отпечатков пальцев 200
Массив датчиков 192*192 пикселя
Рабочий ток 20 мА
Текущий режим ожидания Типичное напряжение нажатия в режиме ожидания: 3.3V, средний ток: 2uA
Внешний размер модуля отпечатков пальцев Диаметр 28 мм
Внутренний размер модуля отпечатков пальцев Диаметр 25 (мм) (М25)
Высота модуля отпечатков пальцев 19 (мм)
Эффективная зона сбора Диаметр 15,5 мм

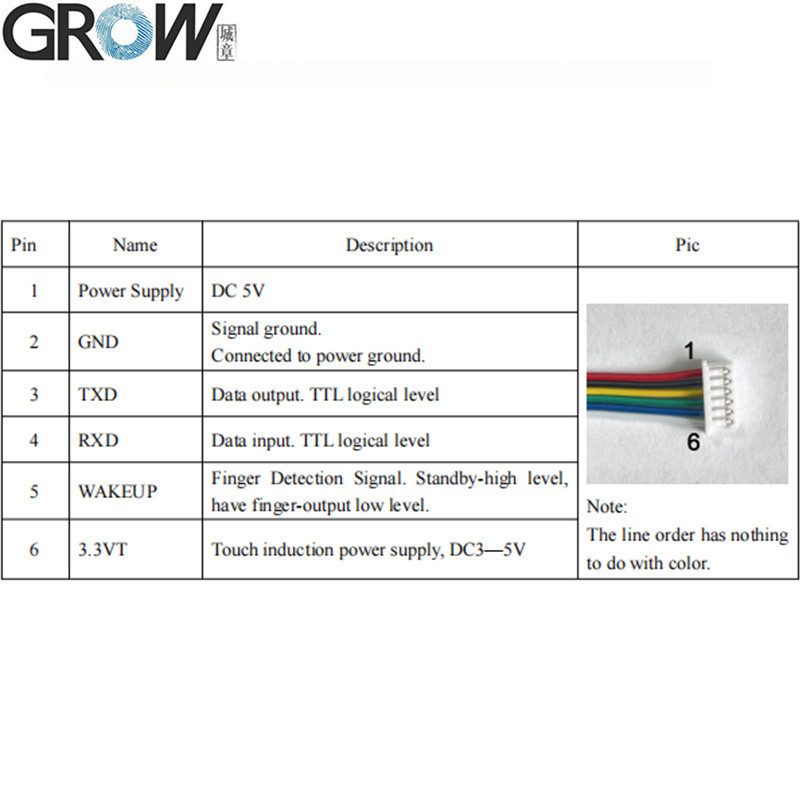

Коннектор MX1.25-6Pin
Управление светодиодом Да, да.
Цвет светодиода RGB
Скорость сканирования < 0,2 секунды
Скорость проверки < 0,3 секунды
Способ сопоставления 1:1; 1:N
FRR ≤ 1%
Далеко ≤ 0,001%
Рабочая среда -20C --- 60C
Рабочая влажность 10-85%
Антистатическая способность 15 кВ
Интенсивность сопротивления абразиву 1 миллион раз
Скорость передачи сообщений (UART): (9600 × N) bps, где N = 1 ~ 12 ((по умолчанию N = 6, т.е. 57600 bps)

Примечание:
1. R503-5V: IP65 водонепроницаемость

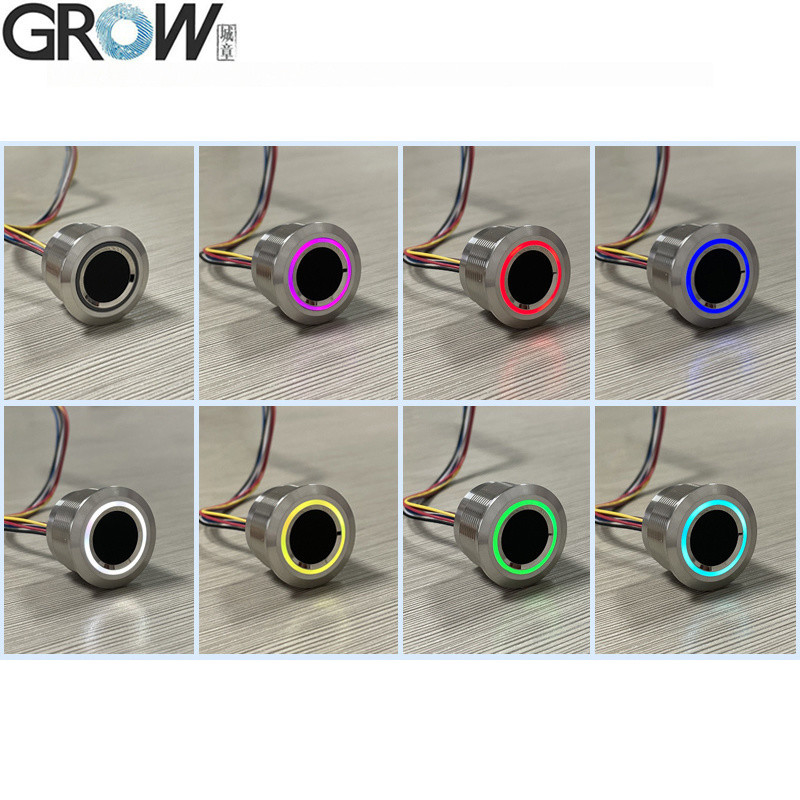

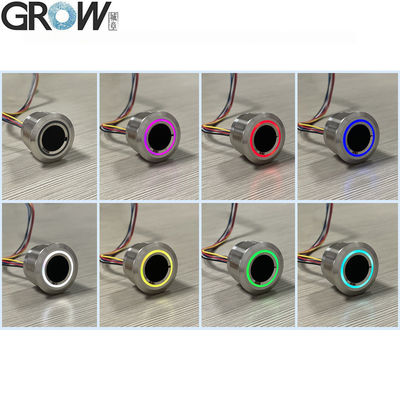

2. RGB LED Color, имеет 7 цветов, которые можно управлять с помощью команды.
3R503-5V не совместим со всеми панелями управления GROW.



Файлы

·Предоставление бесплатных справочных файлов SDK для Arduino, Android,.Net, Windows и т.д.
·Предоставление руководства пользователя

Вы можете скачать руководство пользователя R503-5V по ссылке на этот сайт:
https://hzgrow.en.made-in-china.com


R503 Просмотр видео работы программы испытания на Youtube:https://youtu.be/eD2xtwCWOmQ


Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.


Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев 1Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев 2Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев 3
Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев 4


Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев 5Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев 6Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев 7

Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев 8Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев 9Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев 10
Grow R503-5V DC5V Круглый RGB LED UART интерфейс MX1.25-6pin Водостойкий емкостный датчик модуля отпечатков пальцев 11
