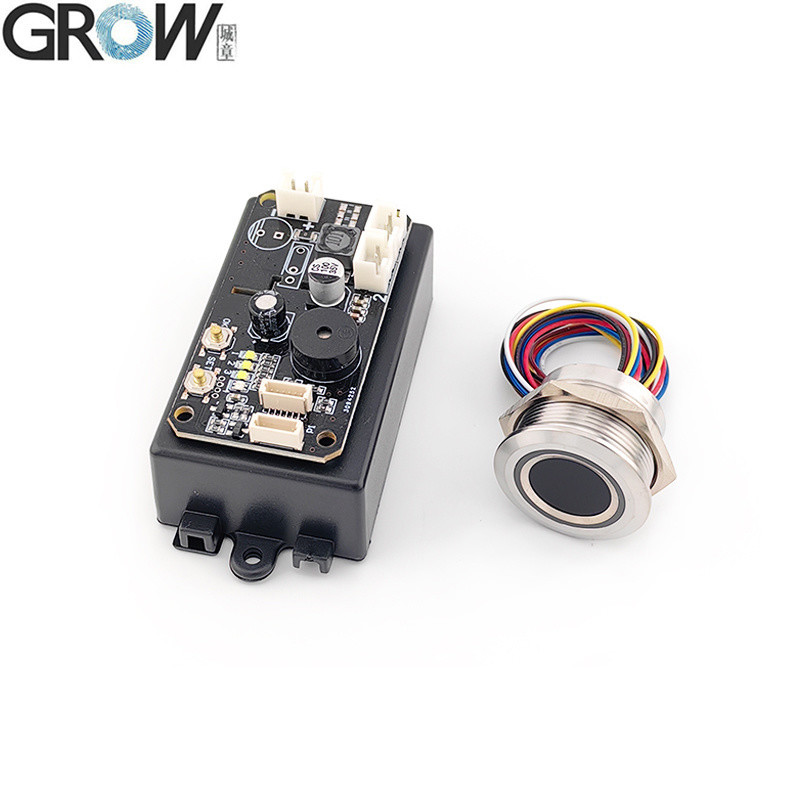

GROW KS220-S+R503 DC12V Двухрелейная плата контроля доступа по отпечатку пальца с режимами самоблокировки/зажигания/толчкового режима с администратором/пользователем

GROW KS220-S+R503 DC12V Two Relays Fingerprint Access Control Board With Self-locking/Ignition/Jog Mode With Admin/User
GROW KS220-S+R503 DC12V Two Relays Fingerprint Access Control Board With Self-locking/Ignition/Jog Mode With Admin/User
GROW KS220-S+R503 DC12V Two Relays Fingerprint Access Control Board With Self-locking/Ignition/Jog Mode With Admin/User GROW KS220-S+R503 DC12V Two Relays Fingerprint Access Control Board With Self-locking/Ignition/Jog Mode With Admin/User GROW KS220-S+R503 DC12V Two Relays Fingerprint Access Control Board With Self-locking/Ignition/Jog Mode With Admin/User GROW KS220-S+R503 DC12V Two Relays Fingerprint Access Control Board With Self-locking/Ignition/Jog Mode With Admin/User GROW KS220-S+R503 DC12V Two Relays Fingerprint Access Control Board With Self-locking/Ignition/Jog Mode With Admin/User GROW KS220-S+R503 DC12V Two Relays Fingerprint Access Control Board With Self-locking/Ignition/Jog Mode With Admin/User
Основная информация
Место происхождения: Китай
Сертификация: CE
Количество мин заказа: 1
Упаковывая детали: Картон
Время доставки: Период проведения пикового сезона: в течение 15 рабочих дней Вне сезона Период проведения: в течение
Условия оплаты: T/T, PayPal
Поставка способности: 5000
Лучшая цена Контакт
Подробная информация
экран: Как изображение Интерфейс связи: Ттл 232
Пропускная способность отпечатков пальцев: 200 Источник питания: DC 12В
Текущий режим ожидания для панели управления: 25uA Output: Реле
Транспортный пакет: стандартный пакет коробки экспорта Спецификация: Источник питания: 12 В постоянного тока
Торговая марка: РАЗВИТИТЬ Происхождение: Китай
Код СС: 8471609000 Поставка способности: 5000
Размер упаковки: 130,00 см * 8,00 см * 9,00 см Валовая масса упаковки: 0.150kg
Голосовая служба: Без голосовой службы Часы: Без часов
Цвет: Как изображение Образцы: 20,5 долларов США за штуку.
Конфигурация: Доступно. Стоимость доставки: о стоимости доставки и расчетном сроке доставки.
Способ оплаты: Первоначальный взнос Полная оплата Валюта: В долларах США
Возврат и возмещение: Вы можете подать заявку на возврат до 30 дней после получения товаров.
Выделить:

Модуль сканера отпечатков пальцев 12 В

,

Программируемый модуль сканера отпечатков пальцев

,

Программируемый датчик отпечатков пальцев Uart

Характер продукции

GROW KS220-S+R503 DC12V Двухрелейная плата контроля доступа по отпечатку пальца с режимами самоблокировки/зажигания/толчкового режима с администратором/пользователем 0

Технические параметры KS220-S
Технические параметры:
·Питание: DC 12V
·Ток в режиме ожидания: 25 мкА
·Вместимость отпечатков пальцев:
·Отпечатки пальцев администратора: 10 штук
·Отпечатки пальцев пользователя: R503/R502-F: 190 штук      R558/R558S: 110 штук
·Выход: Реле
·Режим работы реле: Режим самоблокировки, Режим зажигания, Импульсный режим

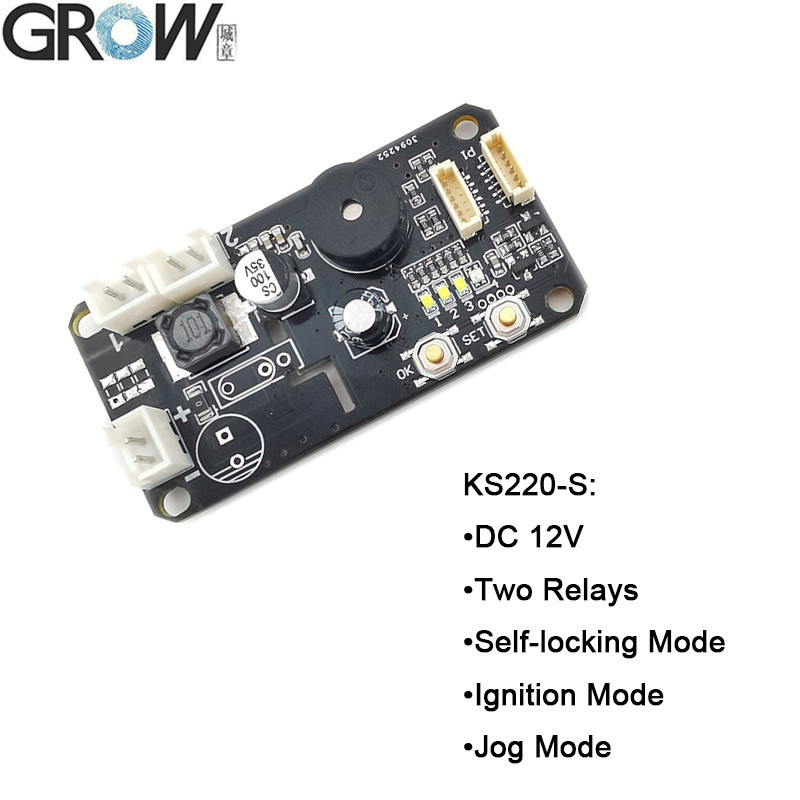

KS220-S имеет 2 реле, питание DC12V.

Имеет три режима работы реле:импульсный режим, режим самоблокировки, режим зажигания.



Полезные советы:

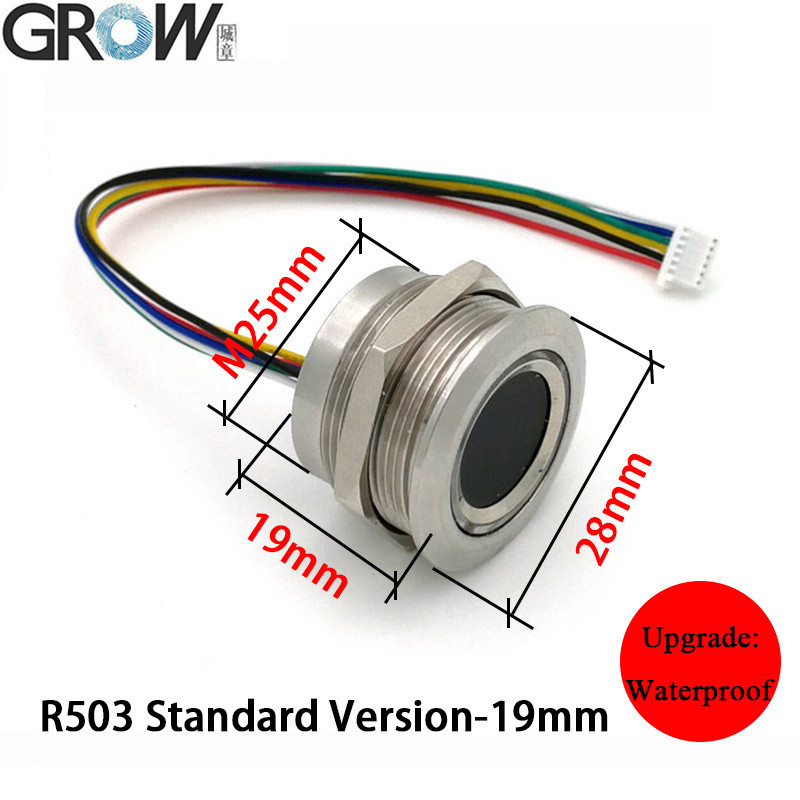

Если необходимо подключить к автомобилю, мотоциклу, и нужен продукт с высокой степенью защиты, рекомендуется выбрать R503, R502-F.


Разница между KS220-S и KS220-L:

KS220-S: DC12V, 25 мкА

KS220-L: DC30-75V, 3.5 мА



 Инструкция по эксплуатации KS220-S
(В заводском рабочем состоянии, реле №1 в режиме самоблокировки, реле №2 в режиме зажигания.)

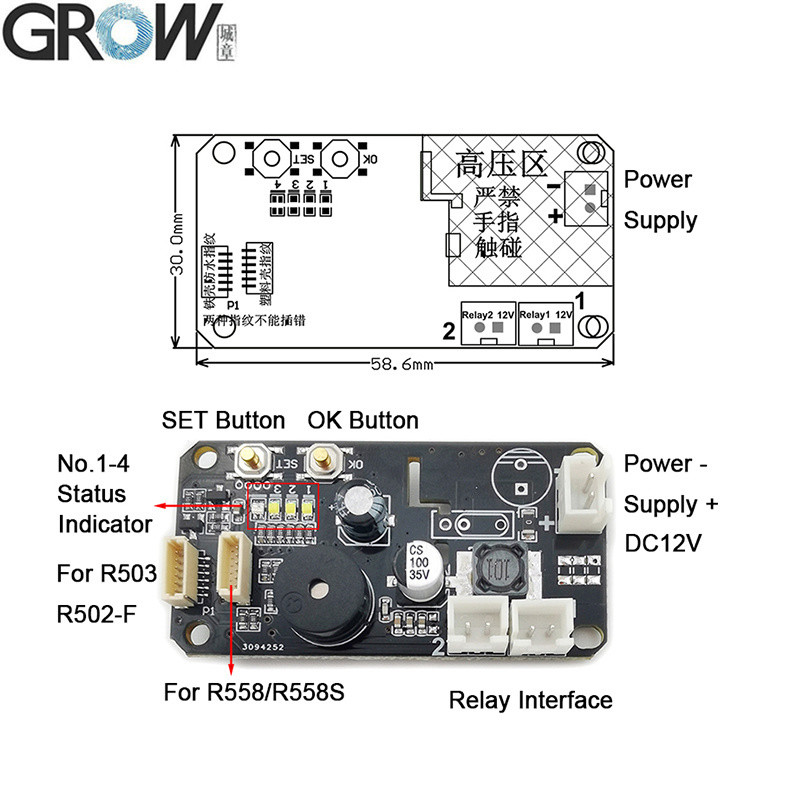

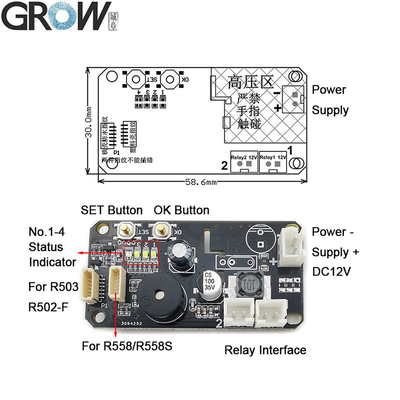

1. Регистрация отпечатка пальца администратора:Коротко нажмите кнопку SET, индикатор состояния №4 загорится синим, затем нажмите кнопку OK для подтверждения, теперь светодиод модуля отпечатков пальцев мигает, приложите один и тот же палец администратора несколько раз к области сбора отпечатков пальцев, пока не услышите музыку, что означает успешную регистрацию отпечатка пальца. Отпечатки пальцев можно регистрировать непрерывно, и можно зарегистрировать 10 отпечатков пальцев администратора; если больше не нужно добавлять отпечатки пальцев, подождите несколько секунд, чтобы выйти. Если администратор полностью зарегистрирован, он автоматически выйдет из состояния регистрации администратора после звука «DiDiDi». Он начнет регистрировать отпечатки пальцев пользователя, если снова нажать кнопку SET. Отпечатки пальцев администратора не имеют функции разблокировки, используются только для регистрации или удаления отпечатков пальцев. Отпечатки пальцев администратора отображаются фиолетовым кольцевым светодиодом, отпечатки пальцев пользователя отображаются синим кольцевым светодиодом.

2. Регистрация отпечатка пальца пользователя:Нажмите отпечаток пальца администратора, пока модуль не загорится синим индикатором и не услышите музыку, что означает, что можно добавить отпечаток пальца пользователя. Приложите один и тот же палец пользователя несколько раз к области сбора отпечатков пальцев, пока не услышите музыку, что означает успешную регистрацию отпечатка пальца. Отпечатки пальцев можно регистрировать непрерывно, когда система находится в состоянии регистрации; если больше не нужно добавлять отпечатки пальцев, подождите несколько секунд.

3. Удаление отпечатка пальца пользователя:Нажмите отпечаток пальца администратора, пока модуль не загорится красным индикатором и не услышите звуковой сигнал «DiDiDi» и музыку, что означает, что отпечатки пальцев пользователя удалены.

4. Возврат к заводским настройкам по умолчанию:Коротко нажимайте кнопку SET снова и снова, пока индикатор состояния №4 не загорится красным, затем долго нажимайте кнопку OK, пока модуль отпечатков пальцев не начнет быстро мигать красным индикатором и не услышите музыку, что означает успешное выполнение операции инициализации.

5. Как использовать реле 1:Коротко нажмите зарегистрированный отпечаток пальца пользователя. Модуль отпечатков пальцев загорится зеленым светом.

6. Как использовать реле 2:Долго нажмите зарегистрированный отпечаток пальца пользователя. Модуль отпечатков пальцев загорится синим светом.

Примечание:
1. Любой отпечаток пальца можно использовать в заводском состоянии, но функция будет недействительна после регистрации отпечатка пальца.


Файлы продукта

·Предоставляем бесплатные файлы SDK для Arduino, Android, .Net, Windows и т. д.
·Предоставляем руководство пользователя


Если нужны файлы SDK, свяжитесь с нами.


GROW KS220-S+R503 DC12V Двухрелейная плата контроля доступа по отпечатку пальца с режимами самоблокировки/зажигания/толчкового режима с администратором/пользователем 1GROW KS220-S+R503 DC12V Двухрелейная плата контроля доступа по отпечатку пальца с режимами самоблокировки/зажигания/толчкового режима с администратором/пользователем 2GROW KS220-S+R503 DC12V Двухрелейная плата контроля доступа по отпечатку пальца с режимами самоблокировки/зажигания/толчкового режима с администратором/пользователем 3GROW KS220-S+R503 DC12V Двухрелейная плата контроля доступа по отпечатку пальца с режимами самоблокировки/зажигания/толчкового режима с администратором/пользователем 4GROW KS220-S+R503 DC12V Двухрелейная плата контроля доступа по отпечатку пальца с режимами самоблокировки/зажигания/толчкового режима с администратором/пользователем 5

GROW KS220-S+R503 DC12V Двухрелейная плата контроля доступа по отпечатку пальца с режимами самоблокировки/зажигания/толчкового режима с администратором/пользователем 6GROW KS220-S+R503 DC12V Двухрелейная плата контроля доступа по отпечатку пальца с режимами самоблокировки/зажигания/толчкового режима с администратором/пользователем 7
GROW KS220-S+R503 DC12V Двухрелейная плата контроля доступа по отпечатку пальца с режимами самоблокировки/зажигания/толчкового режима с администратором/пользователем 8GROW KS220-S+R503 DC12V Двухрелейная плата контроля доступа по отпечатку пальца с режимами самоблокировки/зажигания/толчкового режима с администратором/пользователем 9GROW KS220-S+R503 DC12V Двухрелейная плата контроля доступа по отпечатку пальца с режимами самоблокировки/зажигания/толчкового режима с администратором/пользователем 10
GROW KS220-S+R503 DC12V Двухрелейная плата контроля доступа по отпечатку пальца с режимами самоблокировки/зажигания/толчкового режима с администратором/пользователем 11
