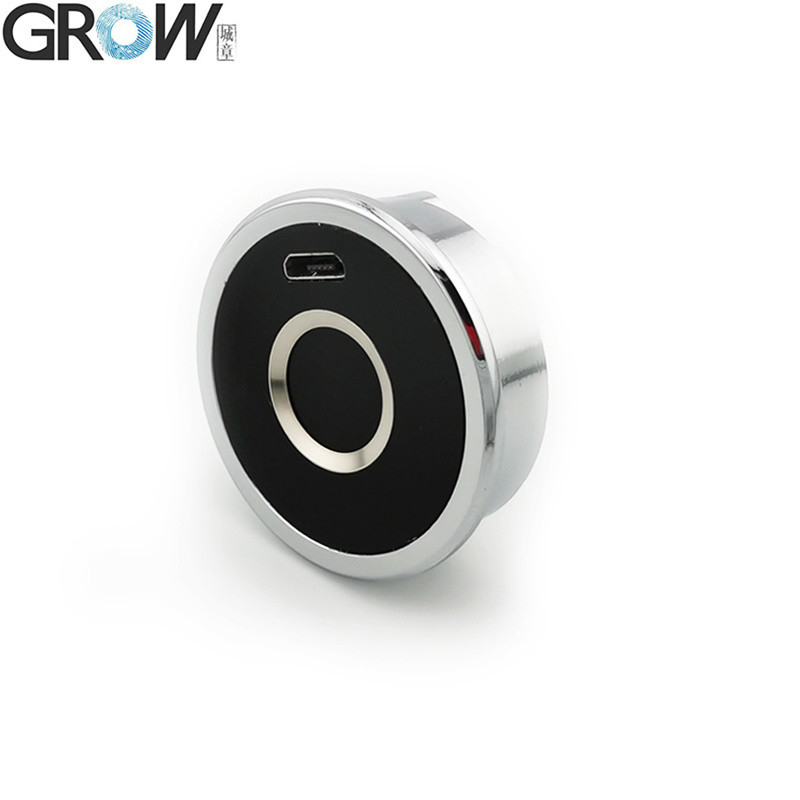

GROW KR501 Высокоуровневый выход DC3.3-10V Контрольная панель отпечатков пальцев с модулем отпечатков пальцев для системы контроля доступа

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
Основная информация
Место происхождения: Китай
Сертификация: CE
Количество мин заказа: 1
Упаковывая детали: Картон
Время доставки: Период проведения пикового сезона: в течение 15 рабочих дней Вне сезона Период проведения: в течение
Условия оплаты: T/T, Paypal
Поставка способности: 5000
Лучшая цена Контакт
Подробная информация
Модель No.: KR501 экран: Как изображение
Интерфейс связи: RS232 Пропускная способность отпечатков пальцев: 20
Силовое питание: Прямой ток 3,7-10В выходной: 1 секунда, 3.3В-500mA
Текущий режим ожидания для панели управления: 2.5-7ua,типичная стоимость: 3ua Рабочий ток: 40-250mA,типичное значение: 45mA

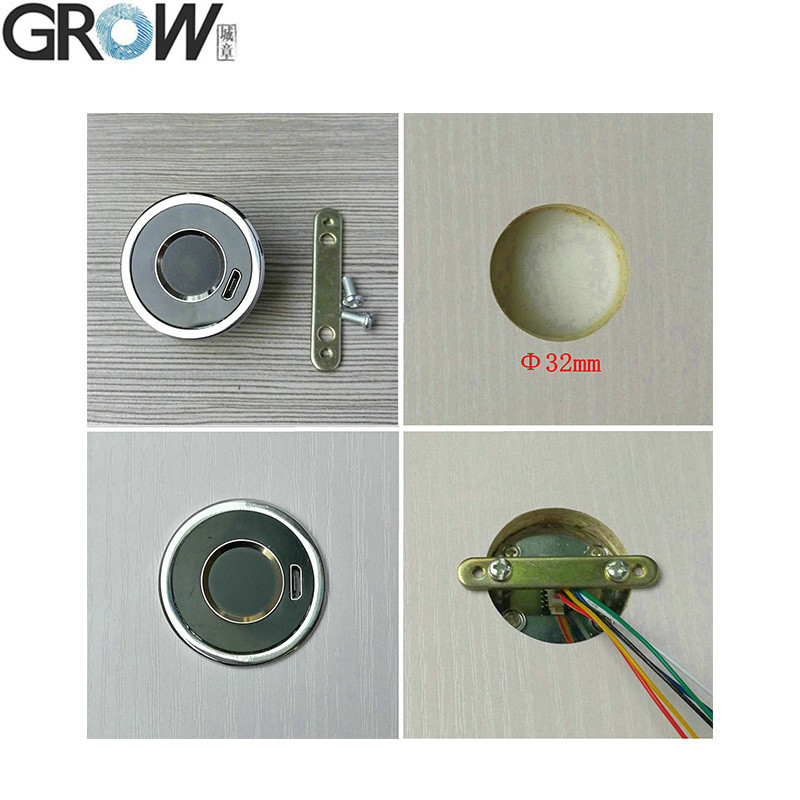

Размер: Диаметр 36 мм Транспортный пакет: стандартный пакет коробки экспорта
Спецификация: Источник питания: DC 3,7-10V Торговая марка: РАЗВИТИТЬ
Производство: КНР Код СС: 8471609000
Поставка способности: 5000 Размер упаковки: 130,00 см * 8,00 см * 9,00 см
Валовая масса упаковки: 0.100kg Голосовая служба: Без голосовой службы
Часы: Без часов Цвет: Как изображение
Образцы: 6,5 долларов США за штуку. Конфигурация: Доступно.
Стоимость доставки: о стоимости доставки и расчетном сроке доставки. Способ оплаты: Первоначальный взнос Полная оплата
Валюта: В долларах США Возврат и возмещение: Вы можете подать заявку на возврат до 30 дней после получения товаров.
Выделить:

3.3V Контрольная панель отпечатков пальцев

,

3.3V модуль сканера отпечатков пальцев

,

Высокоуровневая панель управления отпечатками пальцев

Характер продукции

GROW KR501 Высокоуровневый выход DC3.3-10V Контрольная панель отпечатков пальцев с модулем отпечатков пальцев для системы контроля доступа 0

Технические параметры

DC3.7-10V, выход высокого уровня, выход:1 секунда, 3.3V-500mA

·Вместимость отпечатков пальцев: 20
·Рабочее напряжение: DC 3,7-10V
·Текущий режим ожидания (за исключением внешнего оборудования): 2,5-7uA Типичное значение: 3uA
·Рабочий ток (за исключением внешнего оборудования): 40-250mA Типичное значение: 45mA
·Выход: 1 секунда, 3.3В-500mA
·Сигнализация низкого напряжения: ≤ 4,8 В

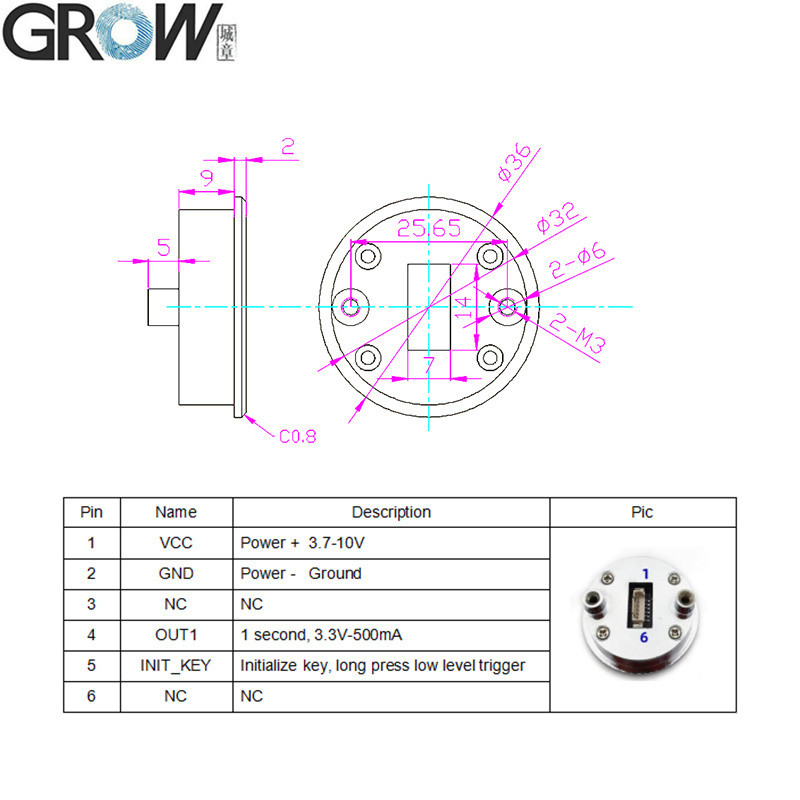

Определение пин:
Пин Имя Описание
1 ВКК Сила +3.7-10В
2 ГНД Сила - земля
3 NC NC
4 ОТ1 1 секунда, 3,3В-500mA
5 INIT_KEY Запустить клавишу, долгое нажатие низкого уровня спусковой
6 NC NC


Инструкция по эксплуатации

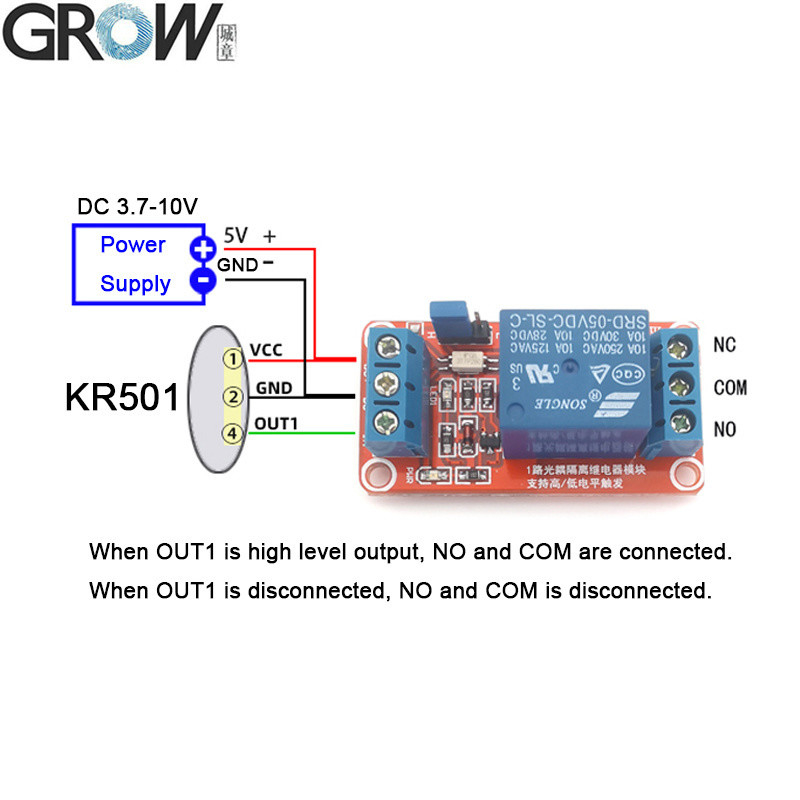

После того, как отпечаток пальца проходит, пин OUT1 выводит сигнал с напряжением 3,3 В и током 500 ма в течение 1 секунды.

1Зарегистрируйте отпечаток пальца:Долгое нажатие на зарегистрированный отпечаток ((в начальном состоянии нажмите на любой отпечаток), пока синий индикаторный свет не включится и не услышит музыку, означает, что система находится в состоянии реестра,Нажмите на палец несколько раз в области сбора отпечатков пальцев,каждый пресс имеют "ди" звук, пока слушать музыку означает регистратор отпечатков пальцев успешно. отпечатки пальцев могут быть зарегистрированы непрерывно, когда система в регистре состояние; если нет необходимости добавления отпечатков пальцев больше,подождать несколько секунд.
Примечание:В состоянии инициализации,надо зарегистрировать более 2 правильных отпечатков пальцев в первый раз,тогда система может быть удалена из состояния инициализации.

2. Удалить отпечаток пальца ((Возвращение к состоянию инициализации):
2.1 Долгое нажатие на зарегистрированный отпечаток пальца, пока не включится красный индикатор, означает, что все отпечатки пальцев удалены и возвращены в состояние инициализации.
2.2 Использовать пин INIT_KEY. В режиме ожидания, сделать пин INIT_KEY наземного соединения, пока красный индикатор включится, услышать звук "Di-", отключить заземление, индикатор становится зеленым,означает, что все отпечатки пальцев удаляются и возвращаются в состояние инициализации.




GROW KR501 Высокоуровневый выход DC3.3-10V Контрольная панель отпечатков пальцев с модулем отпечатков пальцев для системы контроля доступа 1
GROW KR501 Высокоуровневый выход DC3.3-10V Контрольная панель отпечатков пальцев с модулем отпечатков пальцев для системы контроля доступа 2GROW KR501 Высокоуровневый выход DC3.3-10V Контрольная панель отпечатков пальцев с модулем отпечатков пальцев для системы контроля доступа 3GROW KR501 Высокоуровневый выход DC3.3-10V Контрольная панель отпечатков пальцев с модулем отпечатков пальцев для системы контроля доступа 4GROW KR501 Высокоуровневый выход DC3.3-10V Контрольная панель отпечатков пальцев с модулем отпечатков пальцев для системы контроля доступа 5GROW KR501 Высокоуровневый выход DC3.3-10V Контрольная панель отпечатков пальцев с модулем отпечатков пальцев для системы контроля доступа 6GROW KR501 Высокоуровневый выход DC3.3-10V Контрольная панель отпечатков пальцев с модулем отпечатков пальцев для системы контроля доступа 7

GROW KR501 Высокоуровневый выход DC3.3-10V Контрольная панель отпечатков пальцев с модулем отпечатков пальцев для системы контроля доступа 8GROW KR501 Высокоуровневый выход DC3.3-10V Контрольная панель отпечатков пальцев с модулем отпечатков пальцев для системы контроля доступа 9GROW KR501 Высокоуровневый выход DC3.3-10V Контрольная панель отпечатков пальцев с модулем отпечатков пальцев для системы контроля доступа 10
GROW KR501 Высокоуровневый выход DC3.3-10V Контрольная панель отпечатков пальцев с модулем отпечатков пальцев для системы контроля доступа 11
