GROW KS220-L+R503 DC30-75V Контрольная доска отпечатков пальцев 2 реле Администратор/Функция пользователя Самозакрытие/Джог/Режим зажигания

GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode
GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode
GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode
Основная информация
Место происхождения: Китай
Сертификация: CE
Количество мин заказа: 1
Упаковывая детали: Картон
Время доставки: Период проведения пикового сезона: в течение 15 рабочих дней Вне сезона Период проведения: в течение
Условия оплаты: T/T, Paypal
Поставка способности: 5000
Лучшая цена Контакт
Подробная информация
Model NO.: KS220-L+R503 Screen: as Picture
Communication Interface: RS232 Fingerprint Capacity: 200
Power Supply: DC 30-75V Stand-by Current for Control Board: 3.5mA
Output: Relay Transport Package: Standard Export Carton Package
Specification: Power supply: DC 30-75V Trademark: GROW
Origin: China HS Code: 8471609000
Supply Ability: 5000 Package Size: 13.00cm * 8.00cm * 9.00cm
Package Gross Weight: 0.200kg Voice Service: Without Voice Service
Clock: Without Clock Color: as Picture
Samples: US$ 21/Piece 1 Piece(Min.Order) | Customization: Available | Customized Request
Shipping Cost: about shipping cost and estimated delivery time. Payment Method: Initial Payment Full Payment
Currency: US$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
Выделить:

Модуль оптического датчика отпечатков пальцев 2 реле

,

2 Реле с датчиком отпечатков пальцев

,

Модуль оптического датчика отпечатков пальцев 75 В

Характер продукции

GROW KS220-L+R503 DC30-75V Контрольная доска отпечатков пальцев 2 реле Администратор/Функция пользователя Самозакрытие/Джог/Режим зажигания 0

Технические параметры KS220-L
Технический параметр:
·Силовое обеспечение: DC 30-75V
·Текущий режим ожидания: 3,5 мА
·Способность отпечатков пальцев:
· Администратор отпечаток пальца: 10 штук
·Отпечатки пальцев пользователя: R503/R502-F:190 штук R558/R558S:110 штук
·Выход: ретрансляция
·Релевой режим: режим самозамыкания, режим зажигания, режим бега

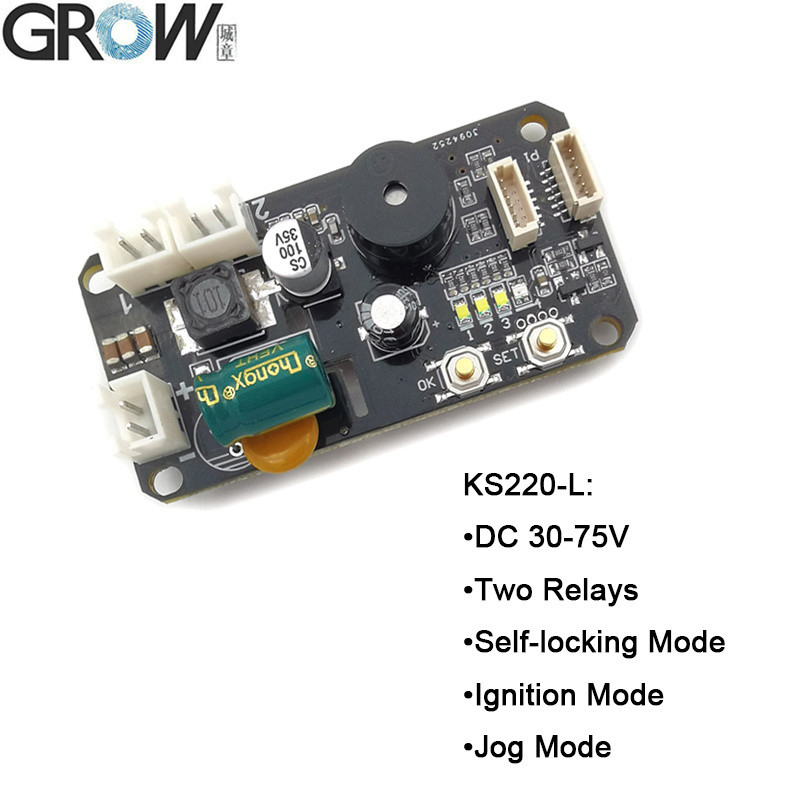

KS220-L имеет 2 реле, питание DC30-75V.

У меня естьтрехрелейный режимРежим бега, режим самозамыкания, режим зажигания.



Полезные советы:

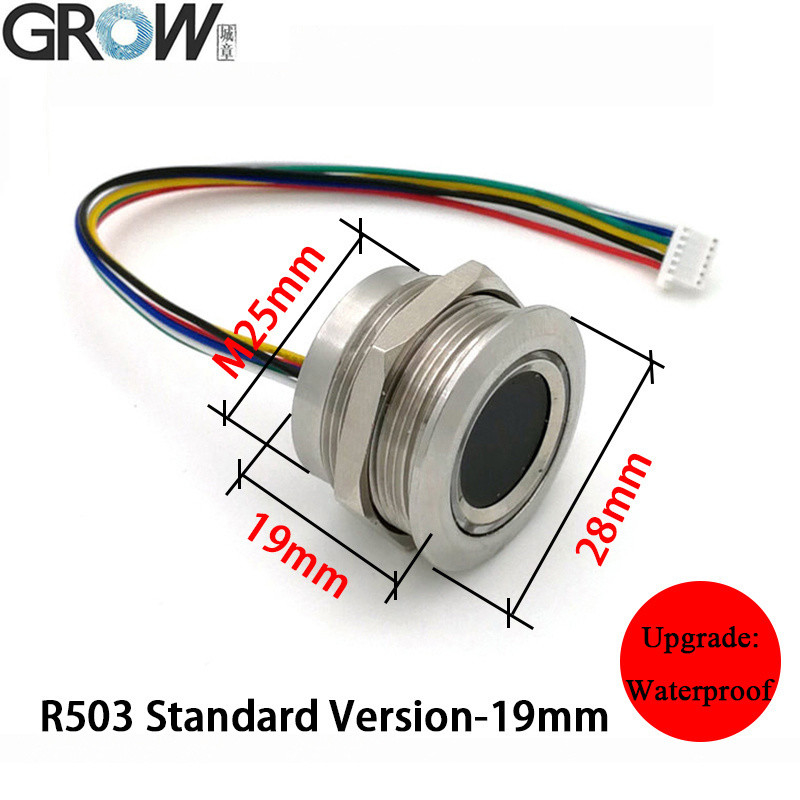

Если вам нужно связаться с автомобилем, мотоциклом, и вам нужен продукт высокой безопасности, рекомендую выбрать R503, R502-F.



Разница между KS220-S и KS220-L:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3,5mA



 Инструкция по эксплуатации KS220-L
(В заводском рабочем состоянии реле No 1 в режиме самозамыкания, реле No 2 в режиме зажигания.)

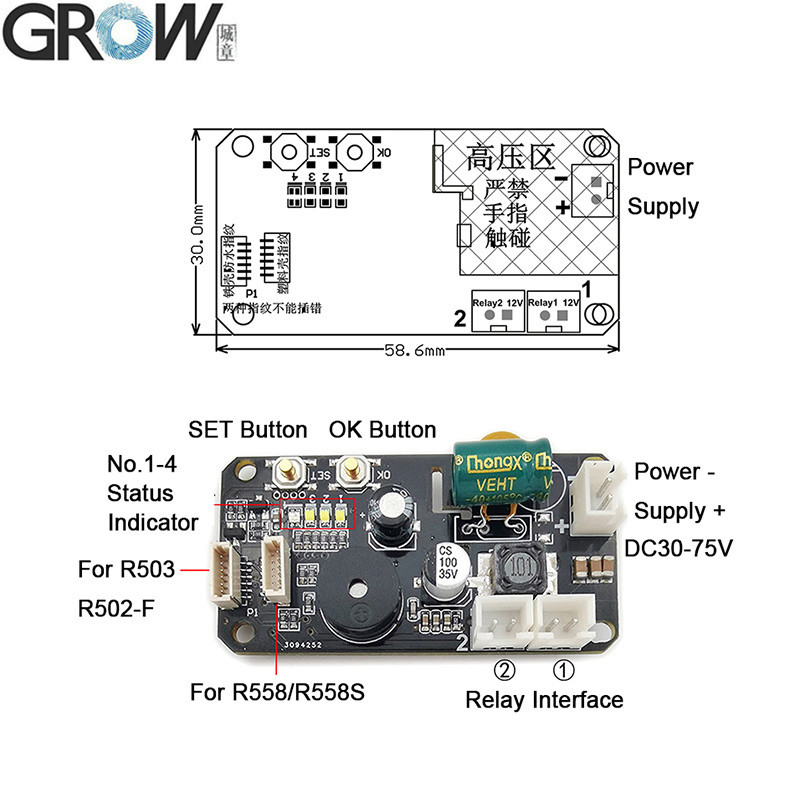

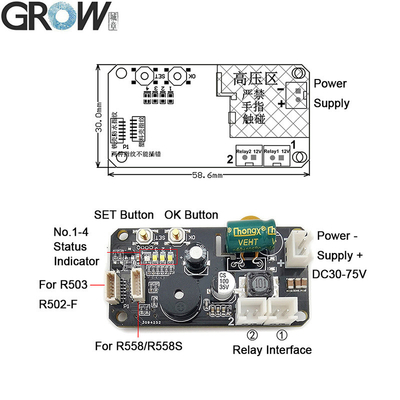

1Отпечатки пальцев администратора регистрации:Нажмите на кнопку SET, индикатор состояния No4 показывает синий цвет, затем нажмите кнопку ОК, чтобы подтвердить, теперь светодиодный флеш модуля отпечатков пальцев,Положите один и тот же палец администратора несколько раз в зоне сбора отпечатков пальцев, пока не услышите музыку означает регистрация отпечатков пальцев успешно. Отпечаток пальца может регистрироваться непрерывно и он может регистрировать 10 кусочков администратора отпечаток пальца; если нет необходимости добавлять отпечаток пальца больше, ждать несколько секунд, чтобы выйти.Если администратор полностью зарегистрирован,это будет автоматически выйти из состояния регистрации администратора после прослушивания "DiDiDi". Он начнет регистрировать отпечатки пальцев пользователя, если снова нажать кнопку SET.Администратор отпечаток пальца не имеет функцию разблокировки, используется только для регистрации или удаления отпечатков пальцев. Администратор отпечатков пальцев показывает фиолетовый кольцевой светодиод, пользователь отпечатков пальцев показывает синий кольцевой светодиод.

2- Отпечаток пальца зарегистрированного пользователя:Нажмите на отпечаток администратора до тех пор, пока модуль не покажет синий индикатор и не услышит музыку, это означает, что можно добавить отпечаток пользователя.Положите один и тот же пользователь палец с несколькими раз в области сбора отпечатков пальцев, пока слушание музыки означает регистрация отпечатков пальцев успешноОтпечатки пальцев могут регистрироваться непрерывно, когда система находится в режиме реестра; если нет необходимости добавлять отпечатки пальцев больше, подождать несколько секунд.

3.Удалить отпечаток пальца пользователя:Нажмите на отпечаток администратора до тех пор, пока модуль не покажет красный индикатор и не услышит "DiDiDi" и музыку, что означает, что отпечатки пальцев пользователя удалены.

4- Возвращение на заводский уровень:Нажмите на кнопку SET снова и снова до тех пор, пока индикатор состояния NO.4 не будет показать красный цвет.затем долго нажимать кнопку ОК пока модуль отпечатков пальцев показывает красный индикатор свет быстро вспыхивает и слышит музыку означает инициализации операции успешно.

5.Как использовать реле 1:Нажмите короткий ключ, чтобы зарегистрировать отпечаток пальца.

6.Как использовать реле 2:Долгое нажатие регистрирует отпечаток пальца пользователя.

Примечание:
1Любой отпечаток пальца может быть использован в заводском состоянии, но функция будет недействительна после регистрации отпечатка пальца.


Файлы продуктов

·Предоставление бесплатных справочных файлов SDK для Arduino, Android,.Net, Windows и т.д.
·Предоставление руководства пользователя

Вы можете скачать руководство пользователя KS220-L по этой ссылке:
https://hzgrow.en.made-in-china.com

Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.


GROW KS220-L+R503 DC30-75V Контрольная доска отпечатков пальцев 2 реле Администратор/Функция пользователя Самозакрытие/Джог/Режим зажигания 1
GROW KS220-L+R503 DC30-75V Контрольная доска отпечатков пальцев 2 реле Администратор/Функция пользователя Самозакрытие/Джог/Режим зажигания 2

GROW KS220-L+R503 DC30-75V Контрольная доска отпечатков пальцев 2 реле Администратор/Функция пользователя Самозакрытие/Джог/Режим зажигания 3
GROW KS220-L+R503 DC30-75V Контрольная доска отпечатков пальцев 2 реле Администратор/Функция пользователя Самозакрытие/Джог/Режим зажигания 4
GROW KS220-L+R503 DC30-75V Контрольная доска отпечатков пальцев 2 реле Администратор/Функция пользователя Самозакрытие/Джог/Режим зажигания 5GROW KS220-L+R503 DC30-75V Контрольная доска отпечатков пальцев 2 реле Администратор/Функция пользователя Самозакрытие/Джог/Режим зажигания 6GROW KS220-L+R503 DC30-75V Контрольная доска отпечатков пальцев 2 реле Администратор/Функция пользователя Самозакрытие/Джог/Режим зажигания 7
GROW KS220-L+R503 DC30-75V Контрольная доска отпечатков пальцев 2 реле Администратор/Функция пользователя Самозакрытие/Джог/Режим зажигания 8GROW KS220-L+R503 DC30-75V Контрольная доска отпечатков пальцев 2 реле Администратор/Функция пользователя Самозакрытие/Джог/Режим зажигания 9GROW KS220-L+R503 DC30-75V Контрольная доска отпечатков пальцев 2 реле Администратор/Функция пользователя Самозакрытие/Джог/Режим зажигания 10
GROW KS220-L+R503 DC30-75V Контрольная доска отпечатков пальцев 2 реле Администратор/Функция пользователя Самозакрытие/Джог/Режим зажигания 11
