Плата управления доступом GROW K236-A+R502-A DC6V 4*AAA, низкое энергопотребление, с батарейным отсеком, для системы контроля доступа, управление по отпечатку пальца (администратор/пользователь)

GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System
GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System
GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System
Основная информация
Место происхождения: Китай
Сертификация: CE
Количество мин заказа: 1
Упаковывая детали: Картон
Время доставки: Период проведения пикового сезона: в течение 15 рабочих дней Вне сезона Период проведения: в течение
Условия оплаты: T/T, Paypal
Поставка способности: 5000
Лучшая цена Контакт
Подробная информация
Модель No.: K236-A+R502-A экран: Как изображение
Интерфейс связи: RS232, USB Пропускная способность отпечатков пальцев: 80
Силовое питание: постоянный 6В (4*ААА батареи) Текущий режим ожидания: < 7ua
выходной: DC5-6V, 300mA K236-a Размер: 87*47,1*16,5 мм
R502-a Размер: Диаметр 22 мм Транспортный пакет: стандартный пакет коробки экспорта
Спецификация: постоянный 6В (4*ААА батареи) Торговая марка: РАЗВИТИТЬ
Производство: КНР Код СС: 8471609000
Поставка способности: 5000 Голосовая служба: Без голосовой службы
Часы: Без часов Цвет: Как изображение
Образцы: 21,6 долларов США за штуку. Конфигурация: Доступно.
Стоимость доставки: о стоимости доставки и расчетном сроке доставки. Способ оплаты: Первоначальный взнос Полная оплата
Валюта: В долларах США Возврат и возмещение: Вы можете подать заявку на возврат до 30 дней после получения товаров.

Характер продукции

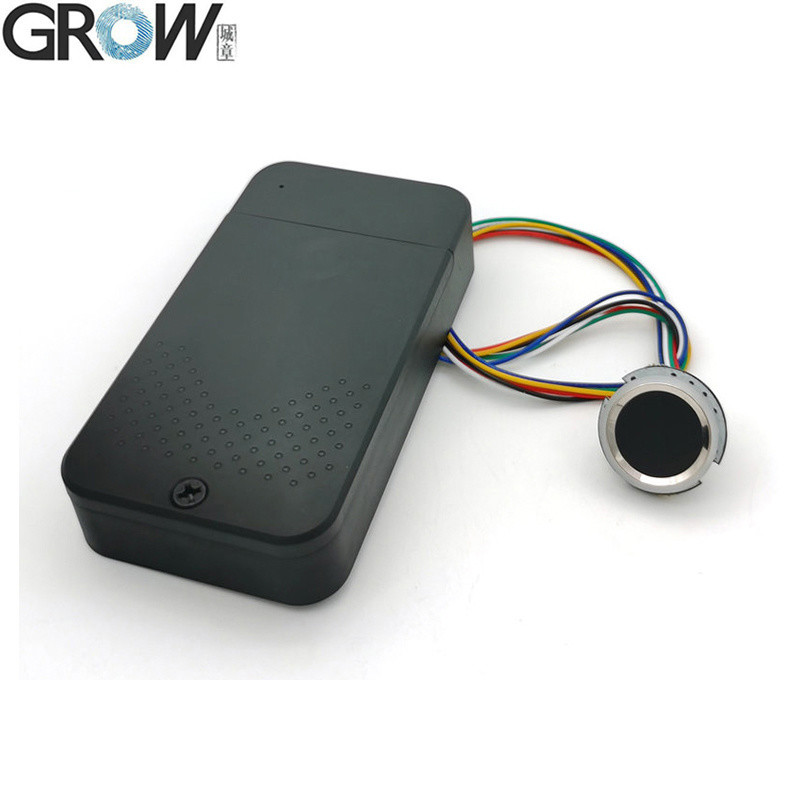

Плата управления доступом GROW K236-A+R502-A DC6V 4*AAA, низкое энергопотребление, с батарейным отсеком, для системы контроля доступа, управление по отпечатку пальца (администратор/пользователь) 0

K236-A Технические параметры

*Плата управления отпечатками пальцев K236-A, использующая интегрированную конструкцию батарейного отсека и печатной платы с низким энергопотреблением.
*Питание: 4 батарейки AAA.
*Имеет функции администратора и пользователя отпечатков пальцев.
*Можно выбрать два режима вывода, подходящие для электронных замков, реле и другого оборудования.
*K236-A можно использовать с модулями отпечатков пальцев R502, R502A, R502AW, R503.

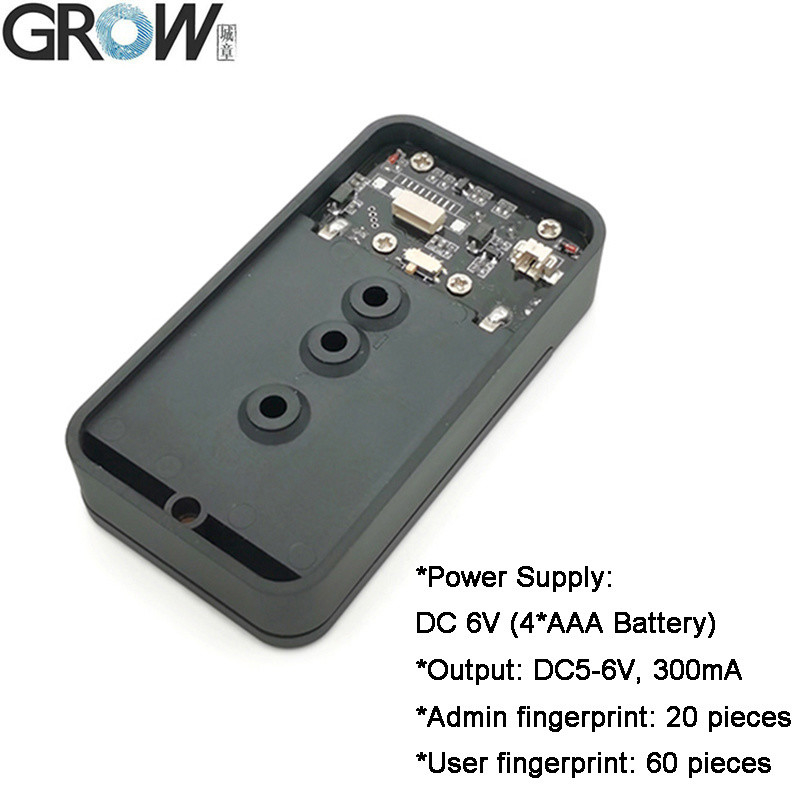

·Питание: DC 6V (4*AAA батарейки)
·Ток в режиме ожидания платы управления: <7uA
·Вместимость отпечатков пальцев:
Отпечатки пальцев администратора: 20 штук
Отпечатки пальцев пользователя: 60 штук
·Выход: DC5-6V, 300mA

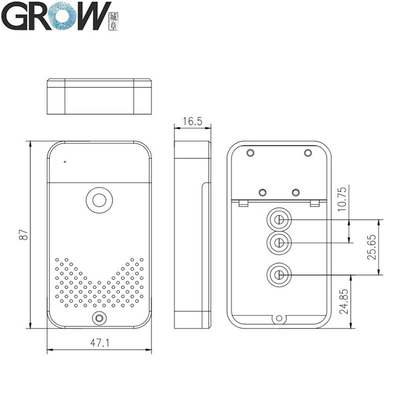

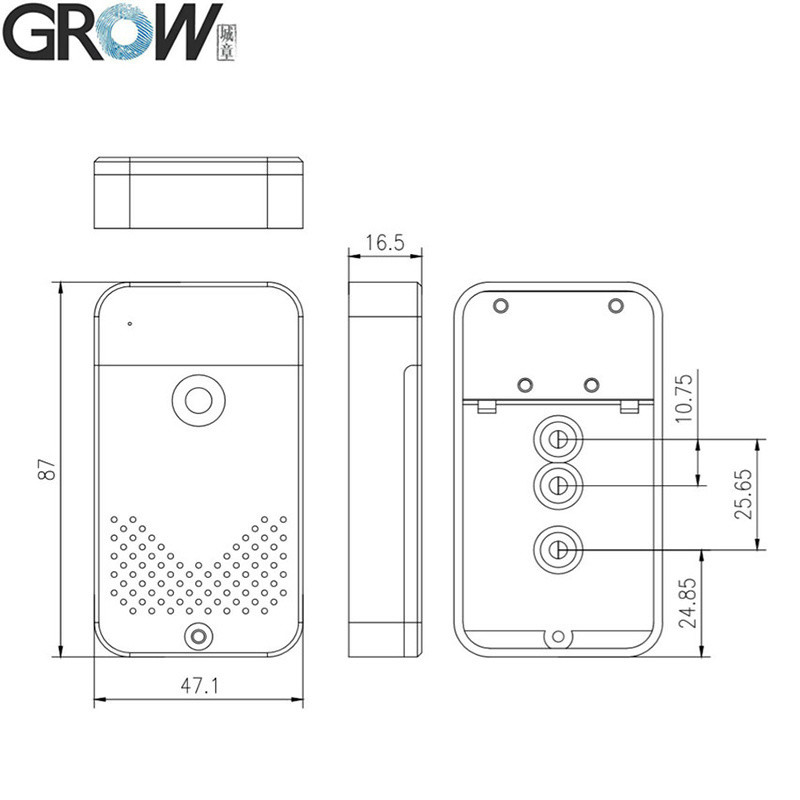

·Размер: 87*47.1*16.5 мм


Инструкция по эксплуатации K236-A

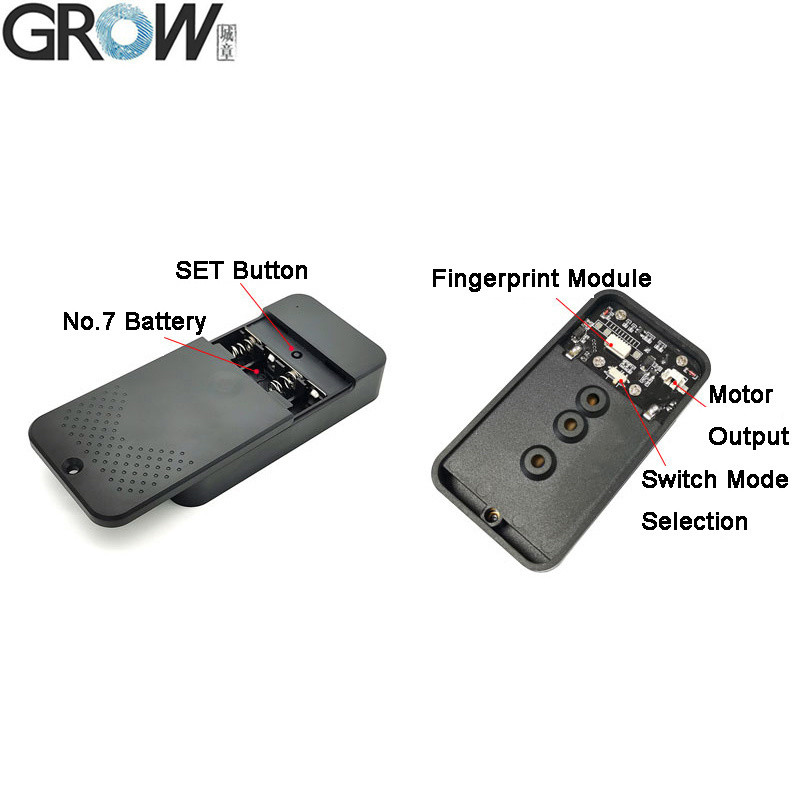

1. Регистрация отпечатка пальца администратора: Кратковременно нажмите кнопку SET, система перейдет в состояние регистрации администратора, и синий индикатор быстро замигает, приложите один и тот же палец несколько раз к области сбора отпечатков пальцев, пока не услышите музыку, что означает успешную регистрацию отпечатка пальца. Отпечатки пальцев можно регистрировать непрерывно. Если нет необходимости добавлять отпечатки пальцев, подождите несколько секунд, чтобы выйти.
2. Регистрация отпечатка пальца пользователя: Нажмите отпечаток пальца администратора, пока синий индикатор не начнет быстро мигать и не услышите музыку, что означает возможность добавления отпечатка пальца пользователя. Приложите один и тот же палец пользователя несколько раз к области сбора отпечатков пальцев, пока не услышите музыку, что означает успешную регистрацию отпечатка пальца. Отпечатки пальцев можно регистрировать непрерывно. Если нет необходимости добавлять отпечатки пальцев, подождите несколько секунд, чтобы выйти.

3. Удаление отпечатка пальца пользователя: Нажмите отпечаток пальца администратора, пока красный индикатор не начнет быстро мигать и не услышите «Di», уберите палец, красный индикатор начнет медленно мигать, снова приложите палец, услышите «Di-Di-Di» и музыку, что означает удаление отпечатков пальцев пользователя.

4. Возврат к заводским настройкам: Длительно нажмите кнопку SET, пока не услышите звуковой сигнал «Di-Di-Di» и отпустите кнопку, что означает успешное выполнение операции инициализации.

5. Выбор режима: устанавливается переключателем:

[Вправо]: Выход DC5V и удержание в течение 0,5 секунды; остановка на 5 секунд, затем выход отрицательного напряжения и удержание в течение 0,5 секунды.

[Влево]: Удержание выхода DC5V до тех пор, пока палец не будет убран.

Примечание:
1. Когда напряжение ниже DC4.7V, загорается красный индикатор, что означает предупреждение о низком напряжении.
2. В режиме «[Влево]», когда необходимо зарегистрировать/удалить отпечаток пальца пользователя, после успешного нажатия отпечатка пальца администратора, уберите палец, затем снова нажмите тот же палец администратора, пока синий/красный индикатор не начнет быстро мигать и не услышите музыку, после чего можно зарегистрировать/удалить отпечаток пальца пользователя.
3. Любой отпечаток пальца можно использовать при заводских настройках, и эта функция отключается после регистрации отпечатка пальца.


Спецификация R502-A

Модель

R502-A

Тип

Емкостной модуль отпечатков пальцев

Интерфейс

UART(TTL)

Разрешение

508 DPI

Напряжение

DC 3.3V

Вместимость отпечатков пальцев

200

Массив датчиков

192*192 пикселя

Рабочий ток

20 мА

Ток в режиме ожидания

Типичное напряжение в режиме ожидания при касании: 3,3 В, средний ток: 2 мкА

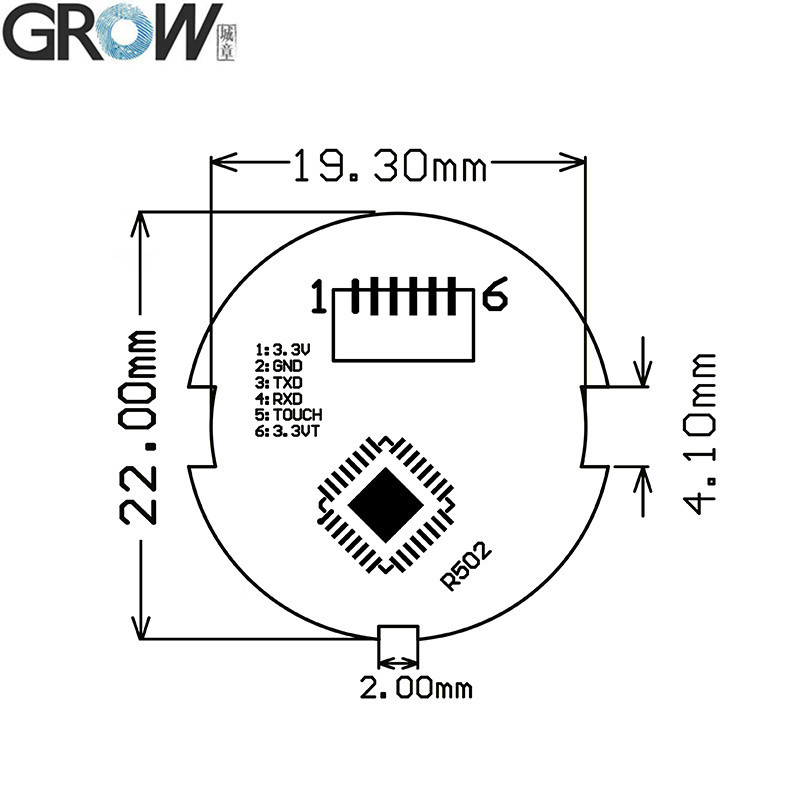

Внешний размер модуля отпечатков пальцев

Диаметр 22 (мм)

Внутренний размер модуля отпечатков пальцев

Диаметр 19,3 (мм)

Высота модуля отпечатков пальцев

5 (мм) (За исключением разъема)

Эффективная область сбора

Диаметр 15,5 (мм)

Разъем

MX1.0-6Pin

Управление светодиодом

ДА

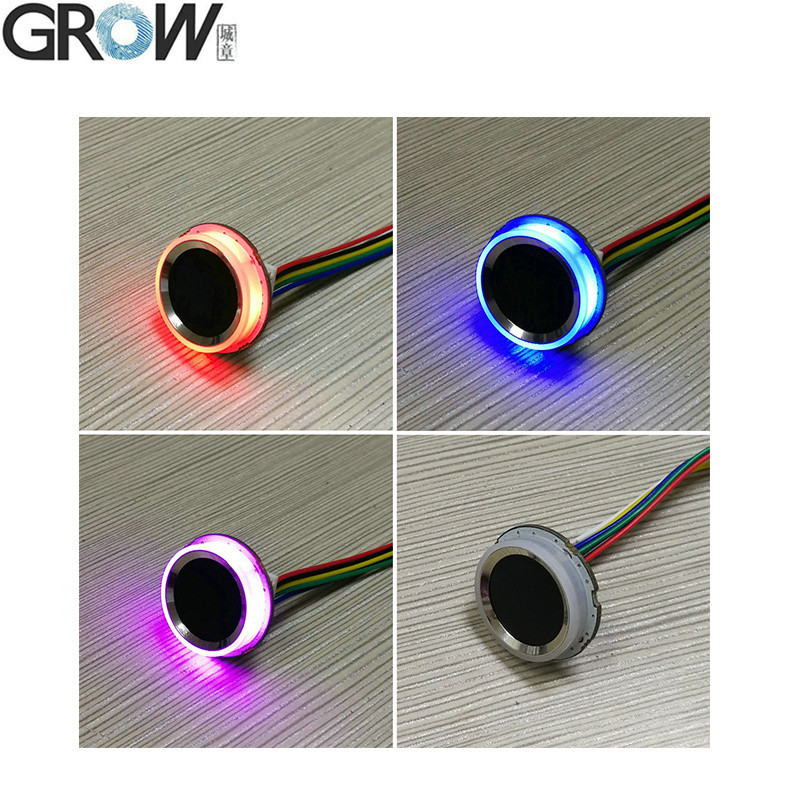

Цвет светодиода

Фиолетовый, синий и красный

Скорость сканирования

< 0,2 секунды

Скорость верификации

< 0,3 секунды

Метод сопоставления

1:1; 1:N

FRR

≤1%

FAR

≤0.001%

Рабочая среда

-20C ---60C

Рабочая влажность

10-85%

Антистатическая емкость

15 кВ

Интенсивность абразивной стойкости

1 миллион раз

Скорость передачи данных (UART):

(9600 × N) бит/с, где N = 1 ~ 12 (по умолчанию N = 6, т.е. 57600 бит/с)



Файлы:
·Предоставляем бесплатные файлы SDK для Arduino, Android, .Net, Windows и т. д.
·Предоставляем руководство пользователя


Если вам нужны файлы SDK, свяжитесь с нами.


Плата управления доступом GROW K236-A+R502-A DC6V 4*AAA, низкое энергопотребление, с батарейным отсеком, для системы контроля доступа, управление по отпечатку пальца (администратор/пользователь) 1Плата управления доступом GROW K236-A+R502-A DC6V 4*AAA, низкое энергопотребление, с батарейным отсеком, для системы контроля доступа, управление по отпечатку пальца (администратор/пользователь) 2
Плата управления доступом GROW K236-A+R502-A DC6V 4*AAA, низкое энергопотребление, с батарейным отсеком, для системы контроля доступа, управление по отпечатку пальца (администратор/пользователь) 3Плата управления доступом GROW K236-A+R502-A DC6V 4*AAA, низкое энергопотребление, с батарейным отсеком, для системы контроля доступа, управление по отпечатку пальца (администратор/пользователь) 4Плата управления доступом GROW K236-A+R502-A DC6V 4*AAA, низкое энергопотребление, с батарейным отсеком, для системы контроля доступа, управление по отпечатку пальца (администратор/пользователь) 5Плата управления доступом GROW K236-A+R502-A DC6V 4*AAA, низкое энергопотребление, с батарейным отсеком, для системы контроля доступа, управление по отпечатку пальца (администратор/пользователь) 6Плата управления доступом GROW K236-A+R502-A DC6V 4*AAA, низкое энергопотребление, с батарейным отсеком, для системы контроля доступа, управление по отпечатку пальца (администратор/пользователь) 7
Плата управления доступом GROW K236-A+R502-A DC6V 4*AAA, низкое энергопотребление, с батарейным отсеком, для системы контроля доступа, управление по отпечатку пальца (администратор/пользователь) 8Плата управления доступом GROW K236-A+R502-A DC6V 4*AAA, низкое энергопотребление, с батарейным отсеком, для системы контроля доступа, управление по отпечатку пальца (администратор/пользователь) 9Плата управления доступом GROW K236-A+R502-A DC6V 4*AAA, низкое энергопотребление, с батарейным отсеком, для системы контроля доступа, управление по отпечатку пальца (администратор/пользователь) 10
Плата управления доступом GROW K236-A+R502-A DC6V 4*AAA, низкое энергопотребление, с батарейным отсеком, для системы контроля доступа, управление по отпечатку пальца (администратор/пользователь) 11
