GROW K220+R502-A DC10-24V Двухканальная релейная плата с контролем доступа по отпечатку пальца администратора/пользователя, время срабатывания реле 0.5-60 сек, нормально разомкнутое реле

GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
Основная информация
Место происхождения: Китай
Сертификация: CE
Количество мин заказа: 1
Упаковывая детали: Картон
Время доставки: Период проведения пикового сезона: в течение 15 рабочих дней Вне сезона Период проведения: в течение
Условия оплаты: T/T, Paypal
Поставка способности: 5000
Лучшая цена Контакт
Подробная информация
Model NO.: K220+R502-A Screen: as Picture
Communication Interface: RS232 Fingerprint Capacity: 200
Power Supply: DC 10V--24V Standby Current: <10mA
Output: Relay(Max. Current:10A) Transport Package: Standard Export Carton Package
Specification: Power supply: DC 10V--24V Trademark: GROW
Origin: China HS Code: 8471609000
Supply Ability: 5000 Voice Service: Without Voice Service
Clock: Without Clock Color: as Picture
Samples: US$ 22.50/Piece 1 Piece(Min.Order) | Customization: Available | Customized Request
Shipping Cost: about shipping cost and estimated delivery time. Payment Method: Initial Payment Full Payment
Currency: US$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
Выделить:

Усовершенствованный модуль контроля доступа отпечатков пальцев

,

Продвинутый считыватель отпечатков пальцев

,

Надежный модуль контроля доступа отпечатков пальцев

Характер продукции

GROW K220+R502-A DC10-24V Двухканальная релейная плата с контролем доступа по отпечатку пальца администратора/пользователя, время срабатывания реле 0.5-60 сек, нормально разомкнутое реле 0

Технические параметры

·Питание: DC10V--24V
·Ток в режиме ожидания: <10 мА
·Выход: Реле (Макс. ток: 10A)
·Вместимость отпечатков пальцев: 200 штук
·Время работы реле: 0,5–60 с или более 60 с — в нормально открытом режиме — нажатие пальцем — реле включается, повторное нажатие — реле выключается


Инструкция по эксплуатации

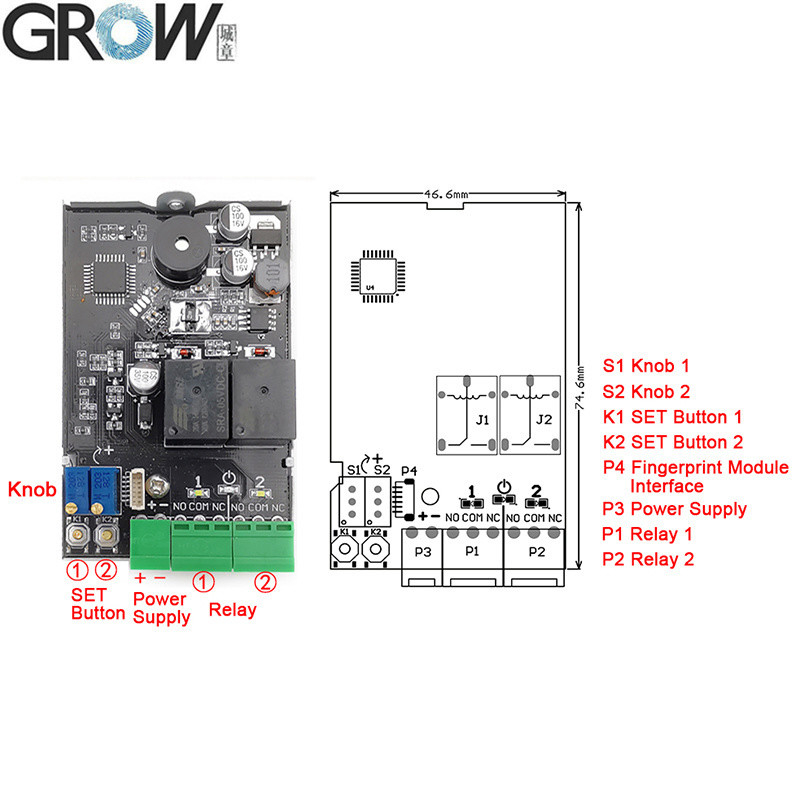

 1. Кнопка SET (K1-K2)
1.1 Регистрация отпечатка пальца администратора: Кратковременно нажмите кнопку SET, система перейдет в режим регистрации администратора, и синий индикатор быстро замигает, приложите один и тот же палец несколько раз к области сбора отпечатков пальцев, пока не услышите музыку, что означает успешную регистрацию отпечатка пальца. Отпечатки пальцев можно регистрировать непрерывно. Если нет необходимости добавлять отпечатки пальцев, подождите несколько секунд, чтобы выйти.

1.2 Удаление отпечатка пальца:
1.2.1 Удаление отпечатков пальцев с одной позиции реле: Длительно нажмите соответствующую кнопку SET, синий индикатор быстро замигает, услышите длинный звуковой сигнал «Di», отпустите палец, загорится индикатор реле и заиграет музыка, что означает, что отпечатки пальцев администратора и пользователя в этой позиции удалены;
1.2.2 Удаление всех отпечатков пальцев с позиций реле (сброс к заводским настройкам): Длительно нажмите любую кнопку SET, чтобы услышать два длинных звуковых сигнала «Di», отпустите палец, загорятся все индикаторы, что означает успешную инициализацию, сброс к заводским настройкам.

2. Регистрация отпечатка пальца пользователя: Нажмите на отпечаток пальца администратора примерно на 10 секунд, пока не услышите музыку, и синий индикатор быстро замигает, что означает, что можно добавить отпечаток пальца пользователя. Приложите один и тот же палец пользователя несколько раз к области сбора отпечатков пальцев, пока не услышите музыку, что означает успешную регистрацию отпечатка пальца. Отпечатки пальцев можно регистрировать непрерывно. Если нет необходимости добавлять отпечатки пальцев, подождите несколько секунд, чтобы выйти. (Примечание: место хранения отпечатка пальца пользователя зависит от места хранения отпечатка пальца администратора; если отпечаток пальца администратора хранится одновременно в №1 и №2, отпечаток пальца пользователя будет сохранен в №1 по умолчанию.)

3. Удаление отпечатка пальца пользователя: Нажмите на отпечаток пальца администратора примерно на 20 секунд, пока не услышите «Di-» и музыку, что означает, что отпечатки пальцев пользователя в этой позиции удалены. (Примечание: место удаления отпечатка пальца пользователя зависит от места хранения отпечатка пальца администратора. Если отпечаток пальца администратора хранится одновременно в №1 и №2, отпечатки пальцев пользователя в №1 будут удалены по умолчанию.)

4. Установка времени работы реле: Поверните S1 или S2, чтобы установить время закрытия реле от 0,5 до 60 секунд. Когда время превышает 60 секунд, оно будет находиться в нормально открытом нормально закрытом состоянии, реле срабатывает при прохождении отпечатка пальца, а затем реле отключается при повторном прохождении отпечатка пальца, реле срабатывает и отключается циклически. Реле является контактным выходом, переключающим сигналом, без выходного напряжения.

5. Использование: Приложите палец, реле замыкается после прохождения отпечатка пальца, и время замыкания определяется S1 или S2.


Примечание:
1. Все индикаторы выключены в режиме ожидания, и индикаторы горят в рабочем состоянии;
2. Если вы хотите выключить индикатор модуля в нормально открытом режиме, длительно нажмите любую кнопку SET, чтобы услышать три длинных звуковых сигнала «Di». Повторите это действие, чтобы включить.

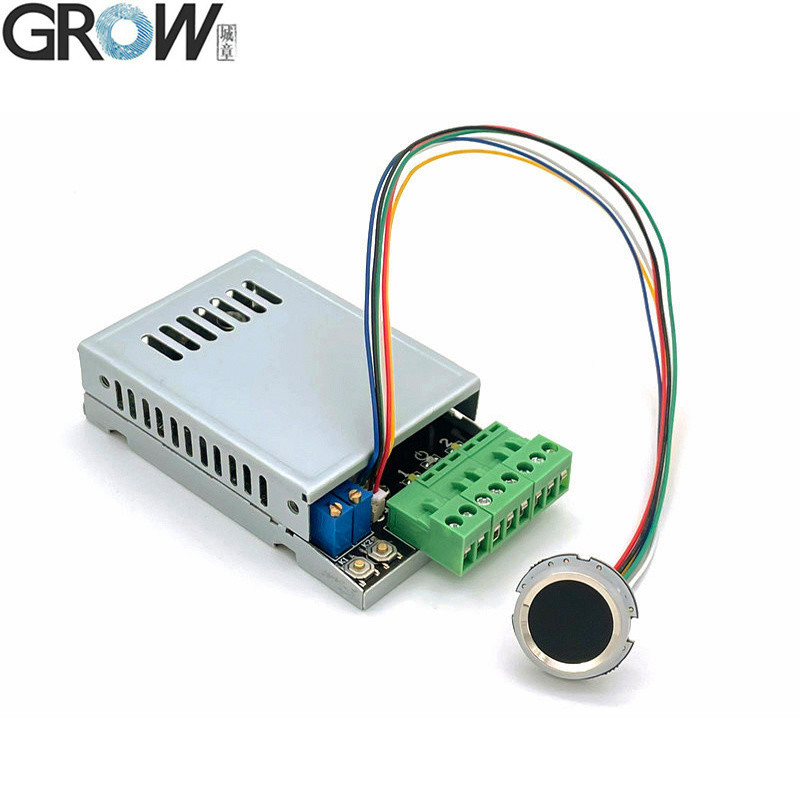

K220 можно использовать вместе с модулями отпечатков пальцев R502-A, R502-AW, R502-F, R503


Характеристики R502-A

Модель R502-A
Тип Емкостной модуль отпечатков пальцев
Интерфейс UART (TTL)
Разрешение 508 DPI
Напряжение DC 3,3 В
Вместимость отпечатков пальцев 200
Массив датчиков 192*192 пикселя
Рабочий ток 20 мА
Ток в режиме ожидания Типичное напряжение в режиме ожидания при касании: 3,3 В, средний ток: 2 мкА

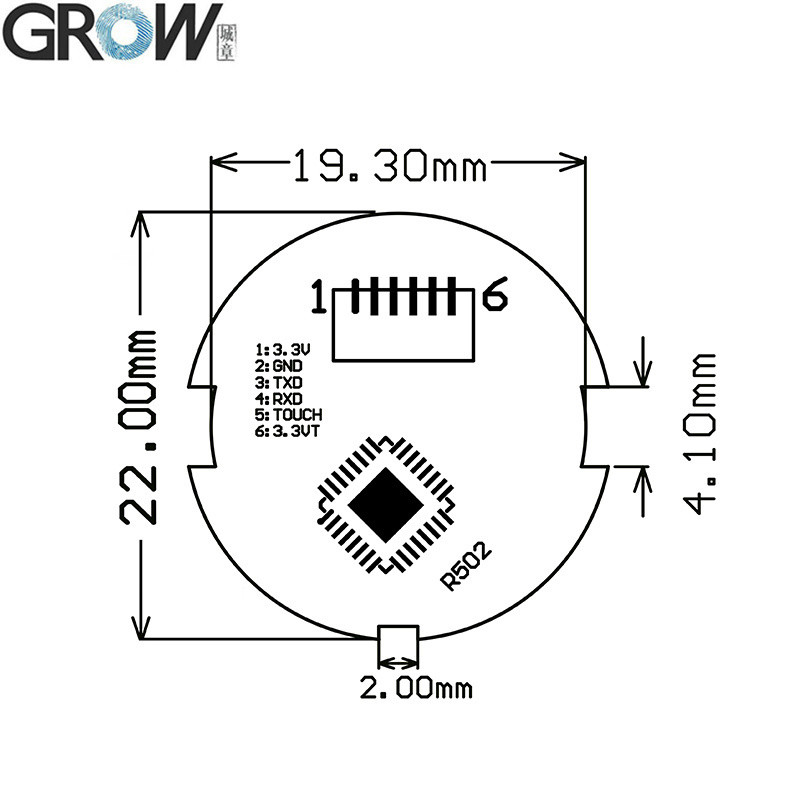

Внешний размер модуля отпечатков пальцев Диаметр 22 (мм)
Внутренний размер модуля отпечатков пальцев Диаметр 19,5 (мм)
Высота модуля отпечатков пальцев 5 (мм)
Эффективная область сбора Диаметр 15,5 (мм)
Разъем SH1.0-6Pin
Управление светодиодами ДА

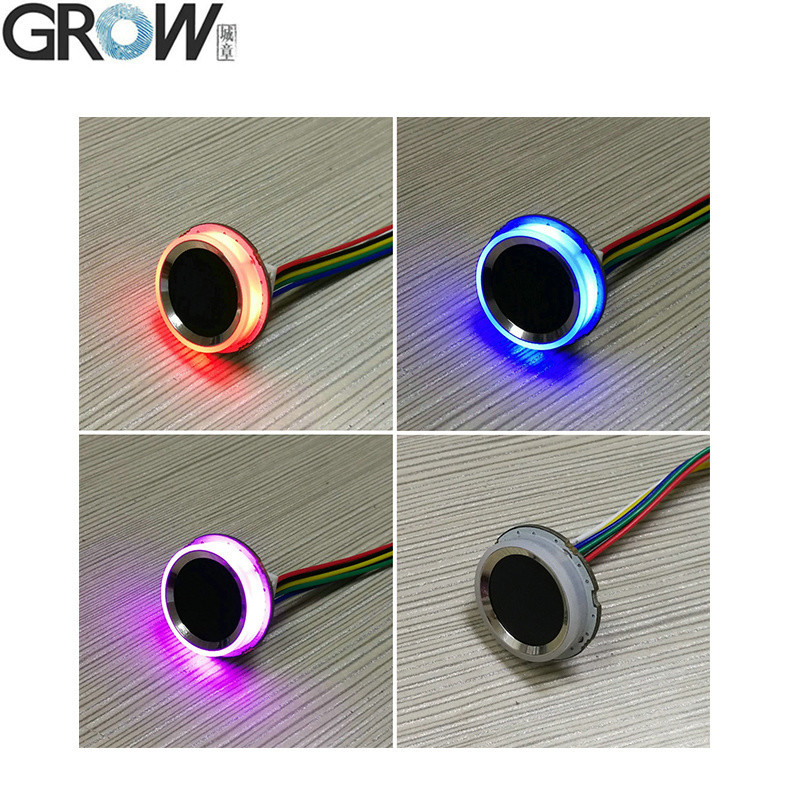

Цвет светодиода Фиолетовый, синий и красный
Скорость сканирования < 0,2 секунды
Скорость верификации < 0,3 секунды
Метод сопоставления 1:1; 1:N
FRR ≤1%
FAR ≤0,001%
Рабочая среда -20C ---60C
Рабочая влажность 10-85%
Антистатическая способность 15 кВ
Интенсивность абразивного сопротивления 1 миллион раз
Скорость передачи данных (UART): (9600 × N) бит/с, где N = 1 ~ 12 (по умолчанию N = 6, т. е. 57600 бит/с)


Файлы

·Предоставляем бесплатные файлы SDK для Arduino, Android, .Net, Windows и т. д.
·Предоставляем руководство пользователя


Видео K220 Operation на Youtube: https://youtu.be/YQXeH9AGbco

Если вам нужны файлы SDK, свяжитесь с нами.



GROW K220+R502-A DC10-24V Двухканальная релейная плата с контролем доступа по отпечатку пальца администратора/пользователя, время срабатывания реле 0.5-60 сек, нормально разомкнутое реле 1GROW K220+R502-A DC10-24V Двухканальная релейная плата с контролем доступа по отпечатку пальца администратора/пользователя, время срабатывания реле 0.5-60 сек, нормально разомкнутое реле 2GROW K220+R502-A DC10-24V Двухканальная релейная плата с контролем доступа по отпечатку пальца администратора/пользователя, время срабатывания реле 0.5-60 сек, нормально разомкнутое реле 3GROW K220+R502-A DC10-24V Двухканальная релейная плата с контролем доступа по отпечатку пальца администратора/пользователя, время срабатывания реле 0.5-60 сек, нормально разомкнутое реле 4GROW K220+R502-A DC10-24V Двухканальная релейная плата с контролем доступа по отпечатку пальца администратора/пользователя, время срабатывания реле 0.5-60 сек, нормально разомкнутое реле 5GROW K220+R502-A DC10-24V Двухканальная релейная плата с контролем доступа по отпечатку пальца администратора/пользователя, время срабатывания реле 0.5-60 сек, нормально разомкнутое реле 6
GROW K220+R502-A DC10-24V Двухканальная релейная плата с контролем доступа по отпечатку пальца администратора/пользователя, время срабатывания реле 0.5-60 сек, нормально разомкнутое реле 7GROW K220+R502-A DC10-24V Двухканальная релейная плата с контролем доступа по отпечатку пальца администратора/пользователя, время срабатывания реле 0.5-60 сек, нормально разомкнутое реле 8
GROW K220+R502-A DC10-24V Двухканальная релейная плата с контролем доступа по отпечатку пальца администратора/пользователя, время срабатывания реле 0.5-60 сек, нормально разомкнутое реле 9
