Описание
1. Интегрированный сбор изображений и чип алгоритма, все в одном
2. Гибкостью для адаптации к условиям были пальцы, будь то сухие пальцы, влажные пальцы, легкие текстуры отпечатков пальцев и старые пальцы, все имеют высокий уровень распознавания
3. Основные области применения: могут быть встроены в различные конечные продукты, такие как: контроль доступа, посещаемость, защитные депозитные ящики
R503-M22 То же, что и R503, только размер отличается.
R503-M22 также может работать с KS200, K202, K215, KL216, K219-A, K220, K236-A, KS220.
|
|
R503
|
R503-5V
|
R503-M22
|
R503pro
|
R503s
|
|
Источник питания
|
DC 3.3V
|
DC 5V
|
DC 3.3V
|
Uart:DC 3.3V
USB: DC 5V
|
DC 3.3V
|
|
Чувствительный массив
|
192*192 пиксель
|
192*192 пиксель
|
192*192 пиксель
|
192*192 пиксель
|
160*160 пикселей
|
|
Емкость отпечатков пальцев
|
200
|
200
|
200
|
1500
|
150
|
|
Размер
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Разъем
|
SH 1,0 мм 6PIN
|
MX 1,25 мм 6pin
|
SH 1,0 мм 6PIN
|
SH 1,0 мм 6PIN
|
SH 1,0 мм 6PIN
|
Спецификации R503-M22
|
Модель
|
R503-M22
|
|
Тип
|
Емкостный модуль отпечатков пальцев
|
|
Интерфейс
|
Uart (ttl)
|
|
Разрешение
|
508 DPI
|
|
Напряжение
|
DC 3.3V
|
|
Емкость отпечатков пальцев
|
200
|
|
Чувствительный массив
|
192*192 пиксель
|
|
Рабочий ток
|
20 мА
|
|
Резервный ток
|
Типичное напряжение в режиме ожидания: 3,3 В, средний ток: 2UA
|
|

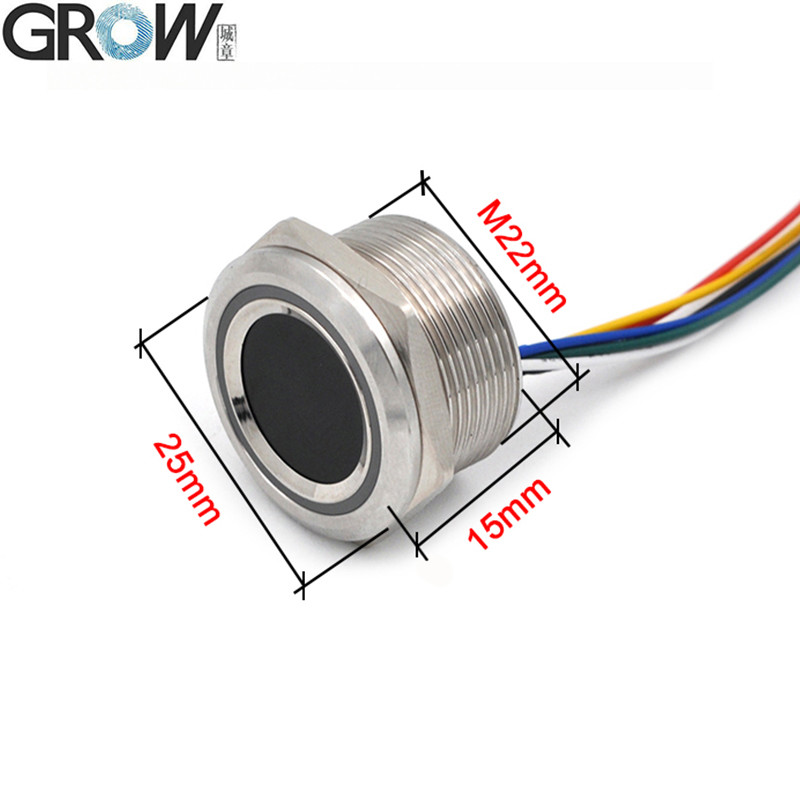

Модуль отпечатков пальцев Внешний размер
|
Диаметр 25 (мм)
|
|
Модуль отпечатков пальцев внутренний размер
|
Диаметр 22 (мм) (M22)
|
|
Высота модуля отпечатков пальцев
|
15 (мм)
|
|
Эффективная область сбора
|
Диаметр 15,5 (мм)
|
|

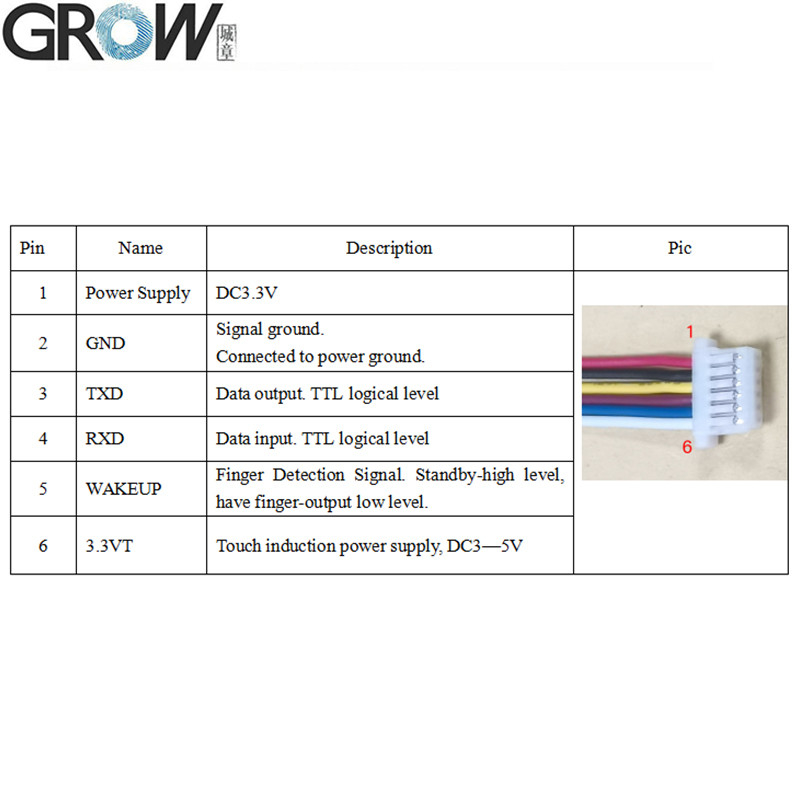

Разъем
|
SH1.0-6pin
|
|
Светодиодный контроль
|
ДА
|
|
Светодиодный цвет
|
RGB
|
|
Скорость сканирования
|
<0,2 секунды
|
|
Скорость проверки
|
<0,3 секунды
|
|
Соответствие метода
|
1: 1; 1: n
|
|
Фрр
|
≤1%
|
|
ДАЛЕКО
|
≤0,001%
|
|
Рабочая среда
|
-20c --- 60с
|
|
Работать влажность
|
10-85%
|
|
Антистатическая способность
|
15 кВ
|
|
Абразивная интенсивность сопротивления
|
1 миллион раз
|
|
Скорость коммуникационного передачи (UART):
|
(9600 × n) bps, где n = 1 ~ 12 (по умолчанию n = 6, то есть 57600bps)
|
Файлы
· Предоставьте бесплатные эталонные файлы SDK для Arduino, Android, .net, Windows и так далее.
· Предоставьте руководство пользователя
Вы можете скачать руководство пользователя R503 R503-M22 из этой ссылки на веб-сайт:
https://hzgrow.en.made-in-china.com
R503 Тестовая программа Операция отображения видео на YouTube:https://youtu.be/ed2xtwcwomq
При необходимости файлов SDK, пожалуйста, свяжитесь с нами.
Высокое разрешение и быстрое распознавание:Модуль отпечатков пальцев R503-M22 использует датчик 192*192 пикселя с разрешением изображения 508 DPI, чтобы захватить больше деталей отпечатков пальцев. Время входа изображения отпечатков пальцев составляет менее 0,3 секунды, быстро и эффективно.
Хранение большой емкости:R503-M22 обладает емкостью 200 штук, что может удовлетворить потребности большинства сценариев применения, таких как система управления доступа к отпечаткам пальцев, система посещаемости отпечатков пальцев и так далее.
Многочисленные методы сопоставления и поиска:Модуль отпечатков пальцев R503-M22 поддерживает сопоставление в режиме сравнения (1: 1), так и в режиме поиска (1: N), что обеспечивает быструю и точную идентификацию отпечатков пальцев в широком диапазоне сценариев приложения.
Гидроизоляция и долговечность:Модуль отпечатков пальцев R503-M22 использует высококачественный материал из нержавеющей стали в качестве прочного корпуса и специально разработан для водонепроницаемости и способных адаптироваться к широкому диапазону суровых условий окружающей среды, таких как влажные и пыльные сценарии. Это обеспечивает высокую долговечность и стабильность модуля в долгосрочном использовании.

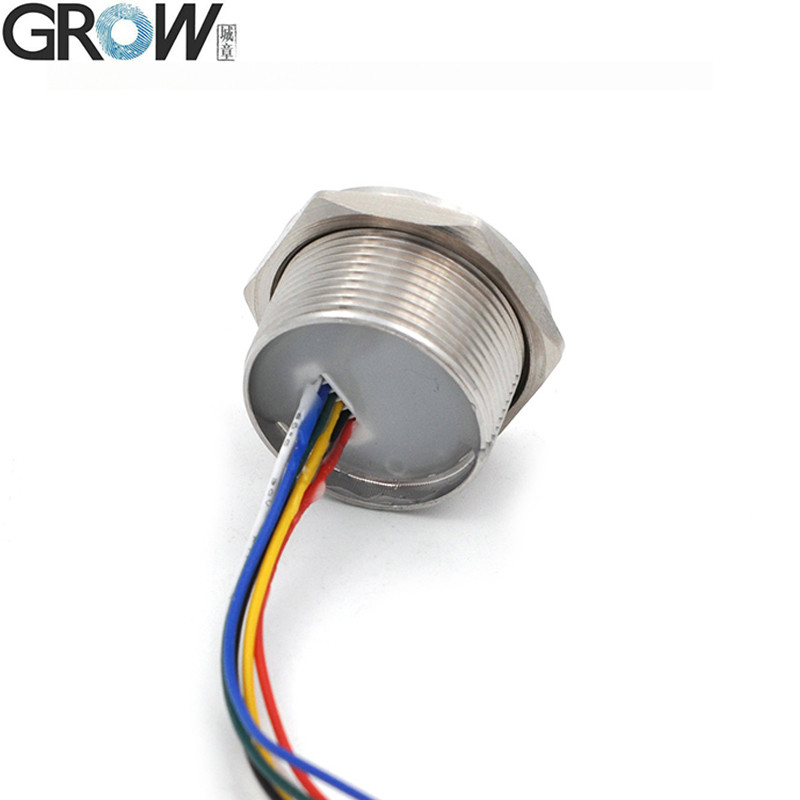

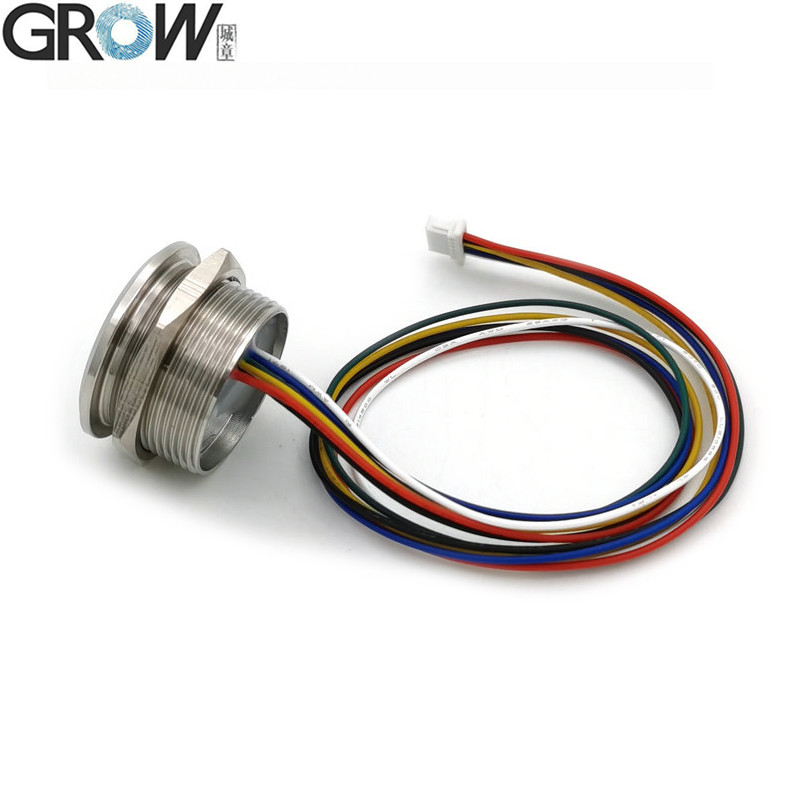

Облегчить установку:Модуль отпечатков пальцев R503-M22 принимает круглую конструкцию резьбы диаметром M22 и умеренным интерфейсным интерфейсным интерфейсом с длиной провода 20 см, что позволяет пользователям легко установить и подключаться. Кроме того, его компактный размер позволяет модулю легко внедрять в различные устройства.
Гибкая способность расширения:Модуль отпечатков пальцев R503-M22 поддерживает различные протоколы и интерфейсы связи, такие как RS232 (Logic TTL Level, 3,3 В) и т. Д., что удобно для пользователей для выполнения вторичной разработки и расширения. Кроме того, его встроенный чип алгоритма делает модуль более эффективным и стабильным в обработке данных отпечатков пальцев.

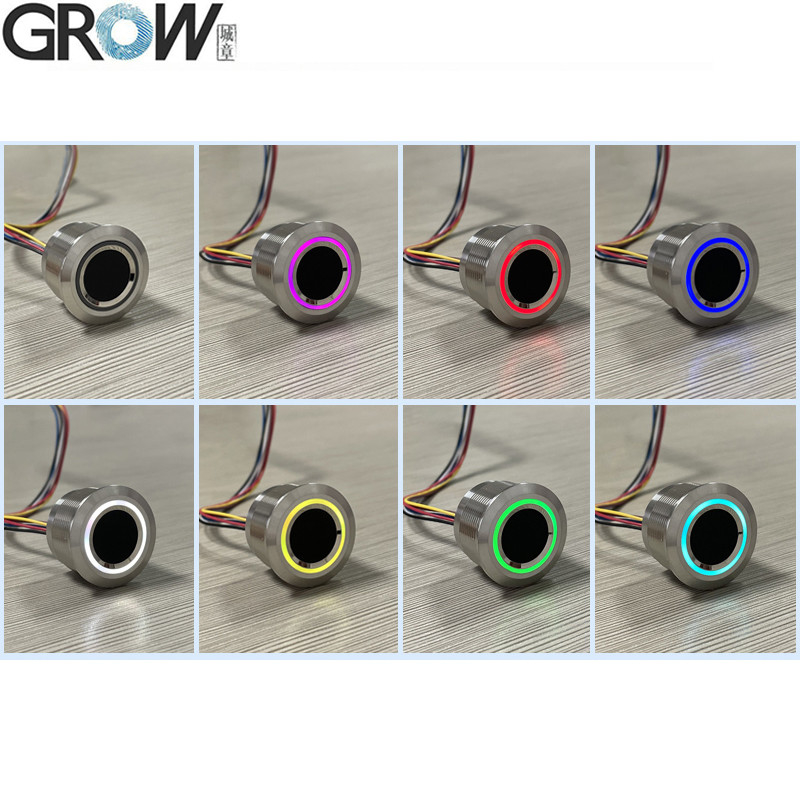

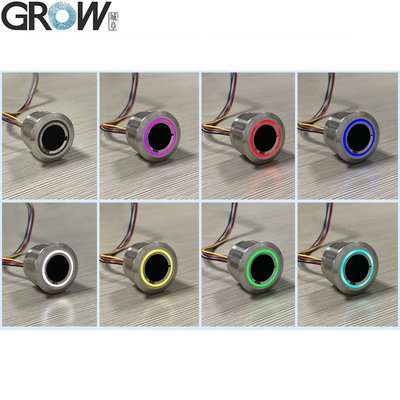

Светодиод RGB:Модуль отпечатков пальцев R503-M22 оснащен красочным легким кольцом, которое можно отрегулировать на разные цвета светового кольца в соответствии с командами, что делает использование модуля более кратким и прозрачным
Высокий уровень безопасности:Модуль отпечатков пальцев R503-M22 принимает передовый алгоритм распознавания отпечатков пальцев с пятью уровнями безопасности (от низкого до высокого: 1, 2, 3, 4, 5), чрезвычайно низкой ложной скоростью приема (FAR) (<0,001%) и ложным уровнем отклонений (FRR) (<1,0%), которые гарантируют точность и безопасность модуля в процессе распознавания.
Стабильный дизайн источника питания:Модуль, работающий на DC +3,3 В, имеет стабильную конструкцию источника питания, которая поддерживает стабильную производительность в различных средах. Он также имеет низкий ток питания (типичный 30 мА), который помогает уменьшить потребление энергии и генерацию тепла устройства.
