Описание
1. Интегрированный сбор изображений и алгоритм чип вместе, все в одном
2. Гибкость адаптации к условиям было пальцы, будь то сухие пальцы, мокрые пальцы, легкая текстура отпечатков пальцев, и старые пальцы, все имеют высокий уровень распознавания
3Основные области применения: могут быть встроены в различные конечные продукты, такие как: контроль доступа, присутствие, сейф

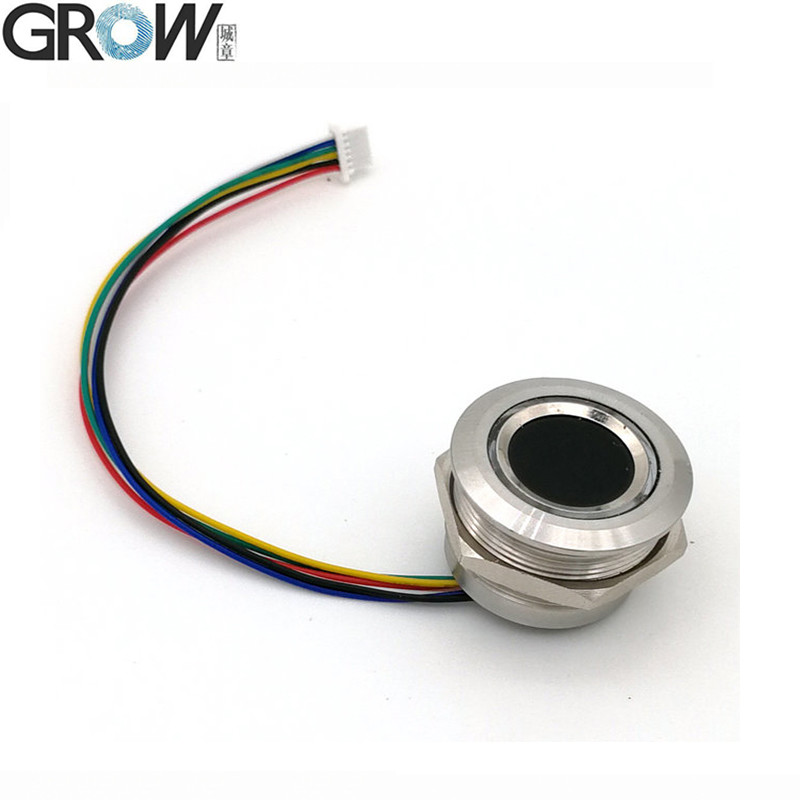

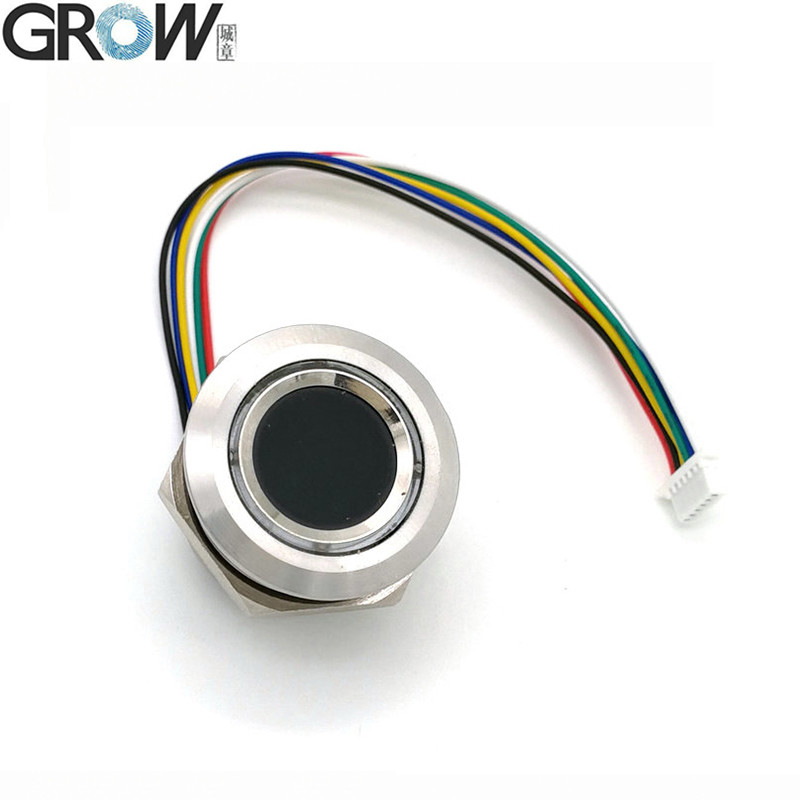

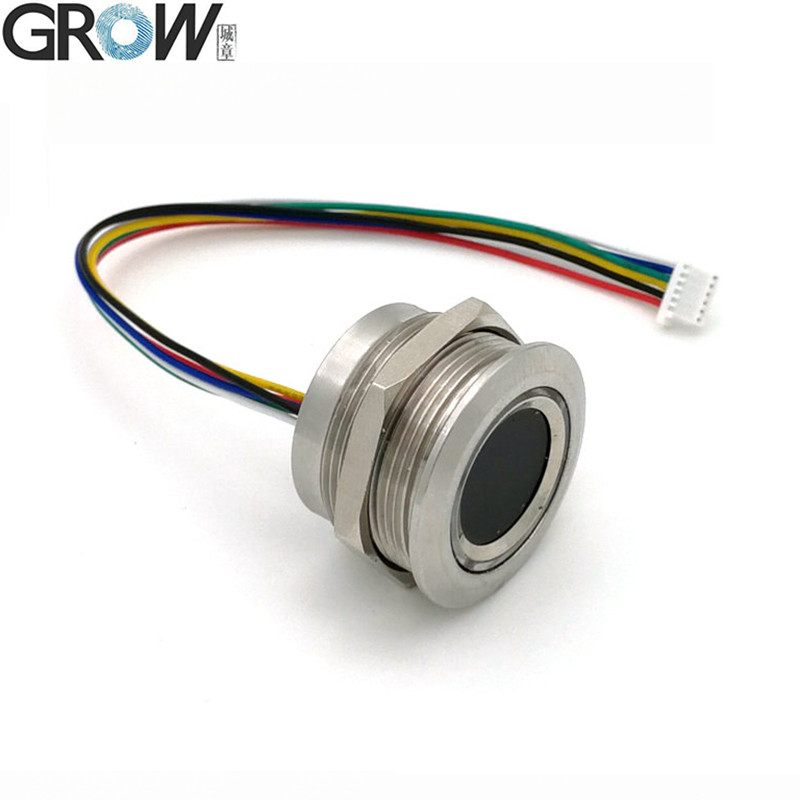

Модуль отпечатков пальцев R503 с кольцевым индикатором RGB, LED может управляться с помощью команды.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Силовое питание
|
DC 3,3 В
|
5 В постоянного тока
|
DC 3,3 В
|
УЗИ:
DC 3,3 В
USB:DC 5V
|
DC 3,3 В
|
|
Ощущение массива
|
192*192 пикселя
|
192*192 пикселя
|
192*192 пикселя
|
192*192 пикселя
|
160*160 пикселей
|
|
Пропускная способность отпечатков пальцев
|
200
|
200
|
200
|
1500
|
150
|
|
Размер
|
M25
|
M25
|
М22
|
M25
|
M25
|
|
Коннектор
|
SH 1,0 мм 6pin
|
MX 1,25 мм 6 штифтов
|
SH 1,0 мм 6pin
|
SH 1,0 мм 6pin
|
SH 1,0 мм 6pin
|
R503 Спецификации
|
Модель
|
R503
|
|
Тип
|
Капацитивный модуль отпечатков пальцев
|
|
Интерфейс
|
UART ((TTL)
|
|
Резолюция
|
508 DPI
|
|
Напряжение
|
DC 3,3 В
|
|
Пропускная способность отпечатков пальцев
|
200
|
|
Массив датчиков
|
192*192 пикселя
|
|
Рабочий ток
|
20 мА
|
|
Текущий режим ожидания
|
Типичное напряжение нажатия в режиме ожидания: 3.3V, средний ток: 2uA
|
|

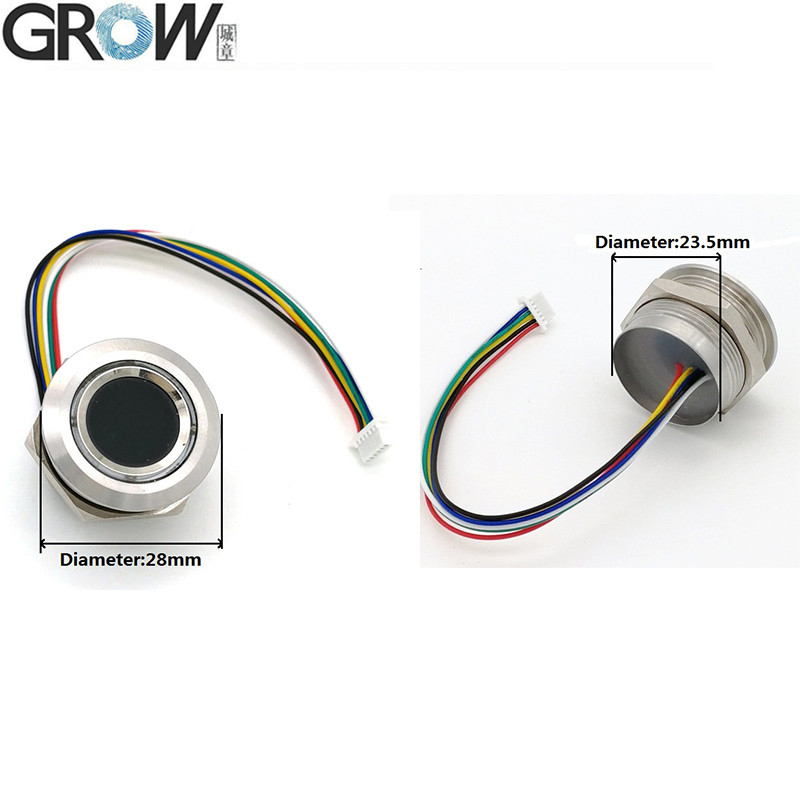

Внешний размер модуля отпечатков пальцев
|
Диаметр 28 мм
|
|
Внутренний размер модуля отпечатков пальцев
|
Диаметр 25 (мм) (М25)
|
|
Высота модуля отпечатков пальцев
|
19 (мм)
|
|
Эффективная зона сбора
|
Диаметр 15,5 мм
|
|

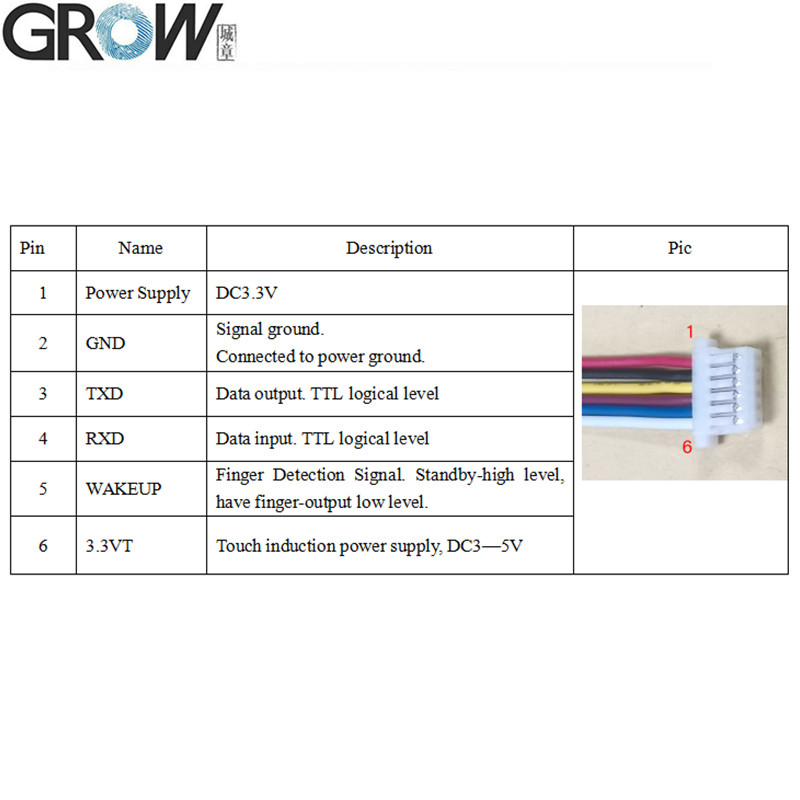

Коннектор
|
SH1.0-6Pin
|
|

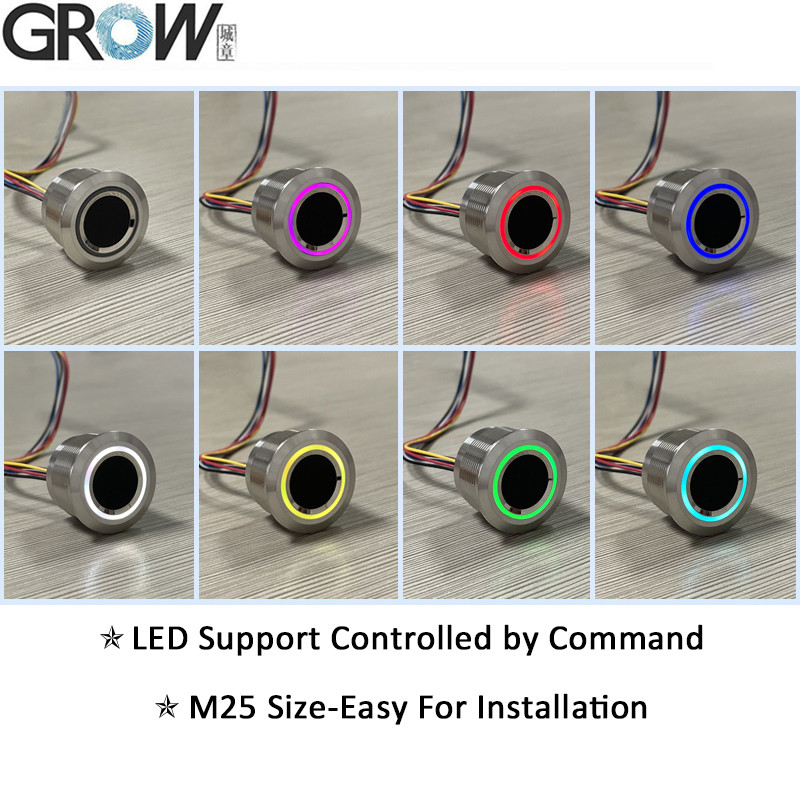

Управление светодиодом
|
Да, да.
|
|
Цвет светодиода
|
RGB
|
|
Скорость сканирования
|
< 0,2 секунды
|
|
Скорость проверки
|
< 0,3 секунды
|
|
Способ сопоставления
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
Далеко
|
≤ 0,001%
|
|
Рабочая среда
|
-20C --- 60C
|
|
Рабочая влажность
|
10-85%
|
|
Антистатическая способность
|
15 кВ
|
|
Интенсивность сопротивления абразиву
|
1 миллион раз
|
|
Скорость передачи сообщений (UART):
|
(9600 × N) bps, где N = 1 ~ 12 ((по умолчанию N = 6, т.е. 57600 bps)
|
Файлы
·Предоставление бесплатных справочных файлов SDK для Arduino, Android,.Net, Windows и т.д.
·Предоставление руководства пользователя
Руководство по использованию R503 можно скачать по ссылке:
https://hzgrow.en.made-in-china.com
R503 Просмотр видео работы программы испытания на Youtube:https://youtu.be/eD2xtwCWOmQ
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.
Усовершенствованная биометрика:Модуль отпечатков пальцев R503 использует передовую технологию идентификации емкостных отпечатков пальцев, которая собирает данные отпечатков пальцев через массив микроконденсаторов.хребты и долины пальца генерируют различные крошечные емкости между эпидермисом и чипом, и чип измеряет эти изменения для получения информации о отпечатках пальцев, что позволяет быстро разблокировать и улучшать пользовательский опыт.
Точность:Благодаря разрешению изображения до 508 дп и 192*192 пикселя, модуль отпечатков пальцев R503 может улавливать тонкие особенности отпечатков пальцев, обеспечивая таким образом точность идентификации.Уровень ложного распознавания чрезвычайно низкий и почти незначителен., предотвращая несанкционированный доступ.
Прочность и стабильность:Модуль отпечатков пальцев R503 может нормально работать в относительно суровых условиях, включая экстремальные погодные условия, такие как экстремальный холод и жара.,и диапазон относительной влажности составляет от 10% до 85% (без конденсации), при этом срок службы модуля отпечатков пальцев R503 может достигать более миллиона касаний,обеспечение стабильности и надежности в различных условияхПользователи могут использовать его в течение длительного времени, не беспокоясь о снижении производительности или повреждении.
Подключение на несколько устройств:Модуль отпечатков пальцев R503 поддерживает несколько операционных систем, таких как Arduino, Android, Windows, Linux и т. Д., и может легко адаптироваться к большинству устройств на рынке.
Защита данных отпечатков пальцев:Поскольку модуль отпечатков пальцев R503 предназначен для сбора конфиденциальной информации, безопасность имеет первостепенное значение.Пятиуровневая безопасность и технология защиты данных могут предотвратить кражу или реконструкцию изображений отпечатков пальцев.
Низкое энергопотребление:Низкое питание, вся схема обычно отключается, и функция пальца обнаружения модуля используется для питания всей машины.
