Описание
1. Интегрированный сбор изображений и алгоритм чип вместе, все в одном
2. Гибкость адаптации к условиям было пальцы, будь то сухие пальцы, мокрые пальцы, легкая текстура отпечатков пальцев, и старые пальцы, все имеют высокий уровень распознавания
3Основные области применения: могут быть встроены в различные конечные продукты, такие как: контроль доступа, присутствие, сейф

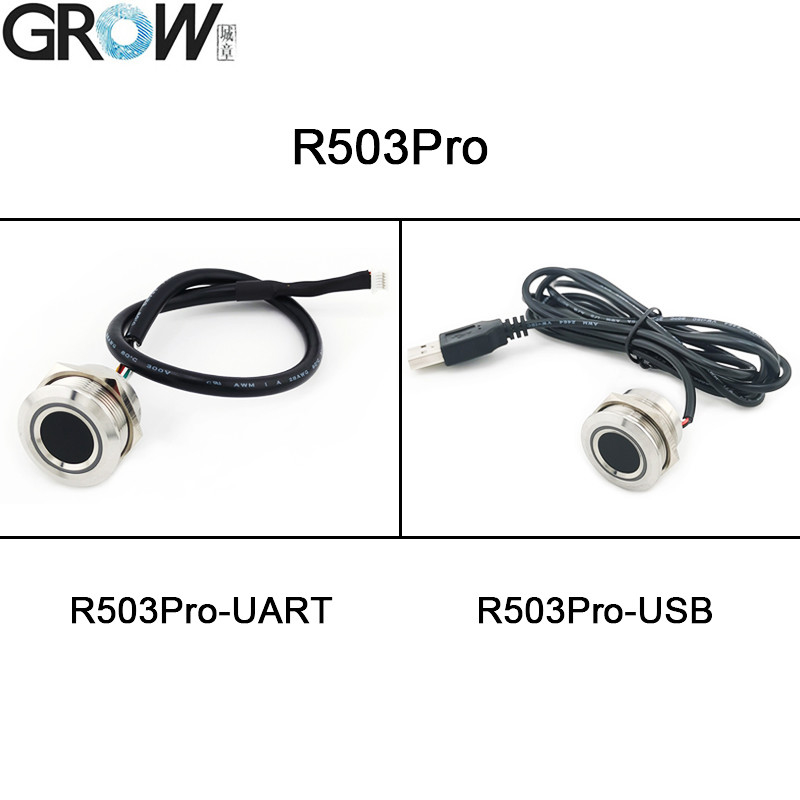

Модуль отпечатков пальцев R503Pro имеет R503Pro-UART и R503Pro-USB типа.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Силовое питание
|
DC 3,3 В
|
5 В постоянного тока
|
DC 3,3 В
|
УЗИ:DC 3,3 В
USB:DC 5V
|
DC 3,3 В
|
|
Ощущение массива
|
192*192 пикселя
|
192*192 пикселя
|
192*192 пикселя
|
192*192 пикселя
|
160*160 пикселей
|
|
Пропускная способность отпечатков пальцев
|
200
|
200
|
200
|
1500
|
150
|
|
Размер
|
M25
|
M25
|
М22
|
M25
|
M25
|
|
Коннектор
|
SH 1,0 мм 6pin
|
MX 1,25 мм 6 штифтов
|
SH 1,0 мм 6pin
|
SH 1,0 мм 6pin
|
SH 1,0 мм 6pin
|
R503 Спецификации
|
Модель
|
R503Pro
|
|
Тип
|
Капацитивный модуль отпечатков пальцев
|
|
Интерфейс
|
UART ((TTL) /USB
|
|
Резолюция
|
508 DPI
|
|
Напряжение
|
R503Pro-UART: DC 3.3V R503Pro-USB: DC 5V
|
|
Пропускная способность отпечатков пальцев
|
200
|
|
Массив датчиков
|
192*192 пикселя
|
|
Рабочий ток
|
20 мА
|
|
Текущий режим ожидания
|
Типичное напряжение нажатия в режиме ожидания: 3.3V, средний ток: 2uA
|
|
Внешний размер модуля отпечатков пальцев
|
Диаметр 28 мм
|
|
Внутренний размер модуля отпечатков пальцев
|
Диаметр 25 (мм) (М25)
|
|
Высота модуля отпечатков пальцев
|
19 (мм)
|
|
Эффективная зона сбора
|
Диаметр 15,5 мм
|
|
Коннектор
|
SH1.0-6Pin
|
|
Управление светодиодом
|
Да, да.
|
|
Цвет светодиода
|
RGB
|
|
Скорость сканирования
|
< 0,2 секунды
|
|
Скорость проверки
|
< 0,3 секунды
|
|
Способ сопоставления
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
Далеко
|
≤ 0,001%
|
|
Рабочая среда
|
-20C --- 60C
|
|
Рабочая влажность
|
10-85%
|
|
Антистатическая способность
|
15 кВ
|
|
Интенсивность сопротивления абразиву
|
1 миллион раз
|
|
Скорость передачи сообщений (UART):
|
(9600 × N) bps, где N = 1 ~ 12 ((по умолчанию N = 6, т.е. 57600 bps)
|
Файлы
·Предоставление бесплатных справочных файлов SDK для Arduino, Android,.Net, Windows и т.д.
·Предоставление руководства пользователя
Видео R503Pro на Youtube:https://youtu.be/E754yIjn80Q
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.
Многочисленные интерфейсы связи:Датчик отпечатков пальцев R503Pro обеспечивает как USB, так и TTL коммуникационные интерфейсы для легкого подключения и передачи данных с различными устройствами.
Напряжение питания:DC 3.3V для версии R503Pro-UART и DC 5V для версии R503Pro-USB.
Пропускная способность отпечатков пальцев:Датчик отпечатков пальцев R503Pro был обновлен с датчика отпечатков пальцев R503, с емкостью отпечатков пальцев 1500 штук.
В режиме ожидания низкой мощности:Для сценария, когда необходимо реализовать режим ожидания с низкой мощностью, хост может отключить основное питание модуля (не может отключить сенсорное питание).он будет выводить сигнал на сигнале IRQ, и затем хост может запустить модуль для выполнения процесса идентификации отпечатков пальцев.

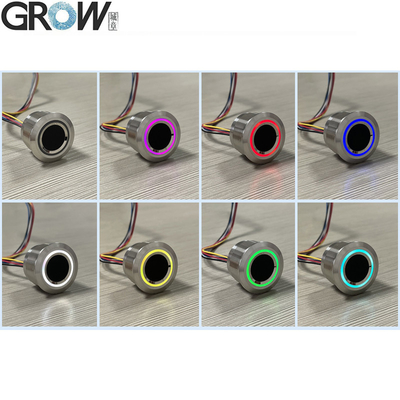

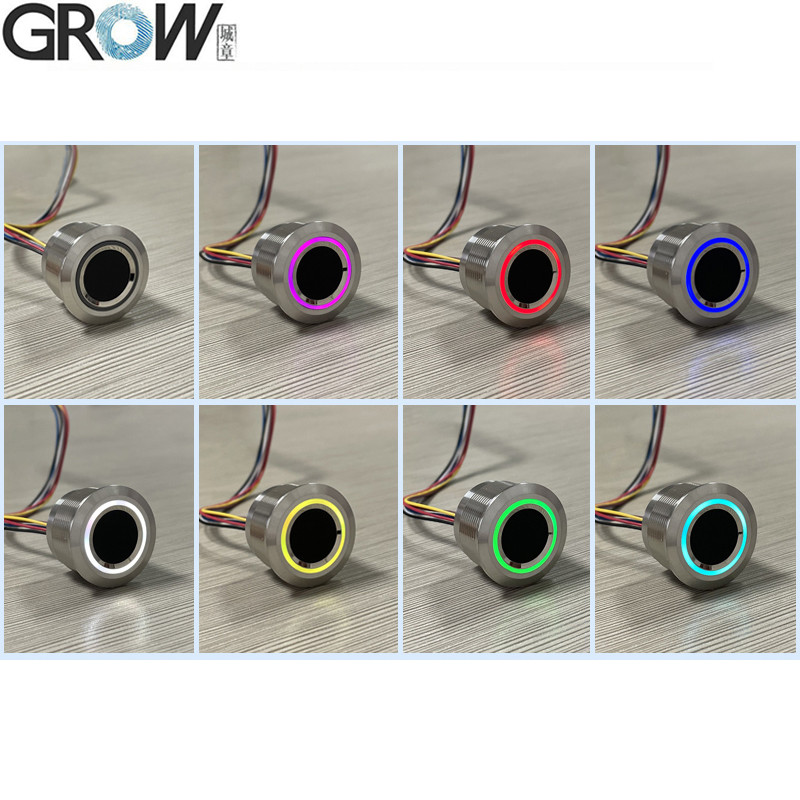

Светодиод RGB:Датчик отпечатков пальцев R503Pro добавляет трехцветный цветный свет и семицветный цветный свет, а интерфейс доступен как в USB, так и в TTL вариантах, что делает его еще проще применять.
Многогранность:Датчик отпечатков пальцев R503Pro широко используется в системе контроля доступа, системе присутствия, аутентификации безопасности и других областях.может достичь быстрой и точной функции идентификации отпечатков пальцев для повышения безопасности и удобства.
