Описание
1. Интегрированный сбор изображений и алгоритм чип вместе, все в одном
2. Гибкость адаптации к условиям было пальцы, будь то сухие пальцы, мокрые пальцы, легкая текстура отпечатков пальцев, и старые пальцы, все имеют высокий уровень распознавания
3Основные области применения: могут быть встроены в различные конечные продукты, такие как: контроль доступа, присутствие, сейф
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Силовое питание
|
DC 3,3 В
|
5 В постоянного тока
|
DC 3,3 В
|
УЗИ:
DC 3,3 В
USB:DC 5V
|
DC 3,3 В
|
|
Ощущение массива
|
192*192 пикселя
|
192*192 пикселя
|
192*192 пикселя
|
192*192 пикселя
|
160*160 пикселей
|
|
Пропускная способность отпечатков пальцев
|
200
|
200
|
200
|
1500
|
150
|
|
Размер
|
M25
|
M25
|
М22
|
M25
|
M25
|
|
Коннектор
|
SH 1,0 мм 6pin
|
MX 1,25 мм 6 штифтов
|
SH 1,0 мм 6pin
|
SH 1,0 мм 6pin
|
SH 1,0 мм 6pin
|

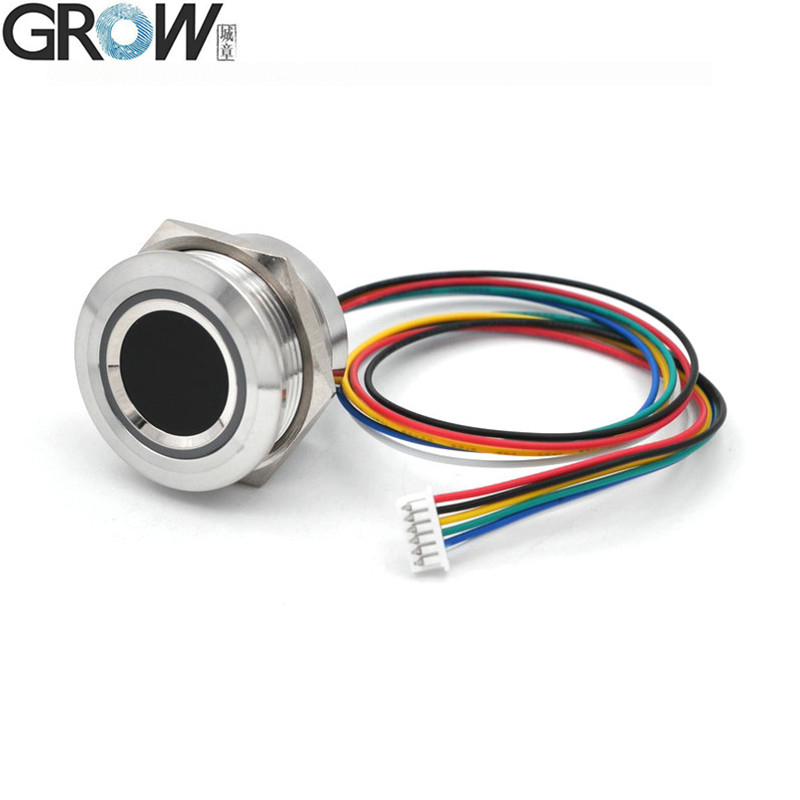

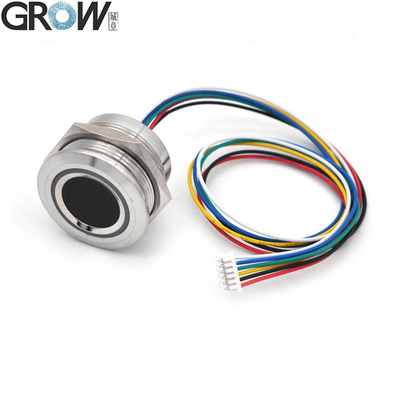

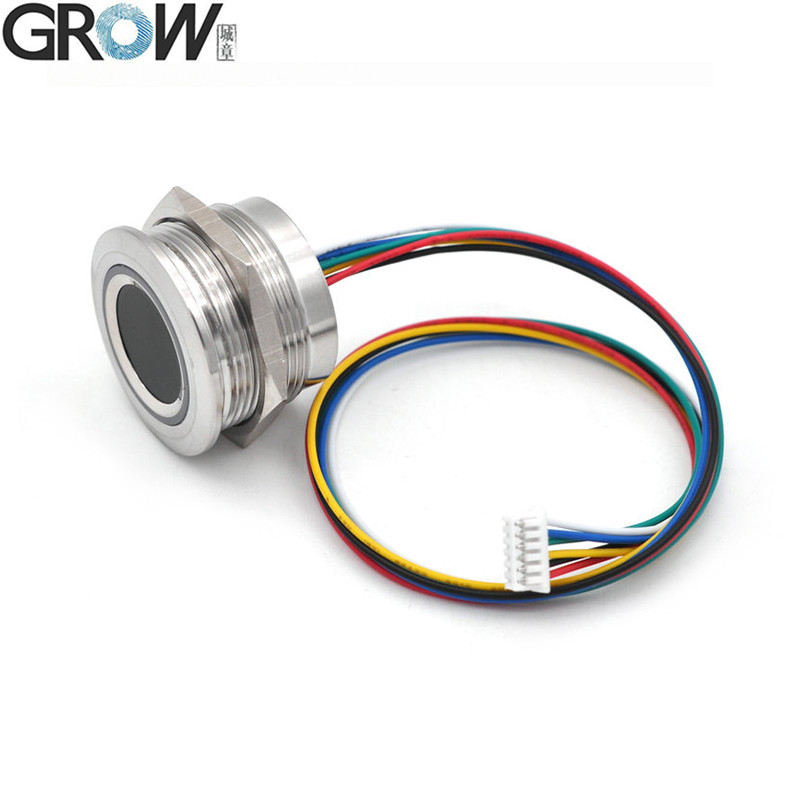

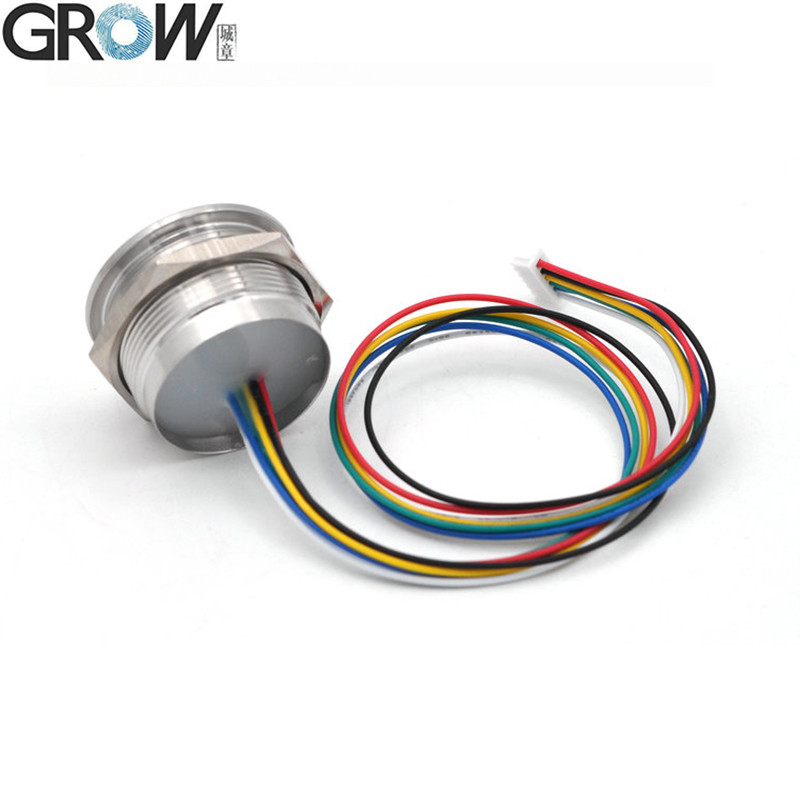

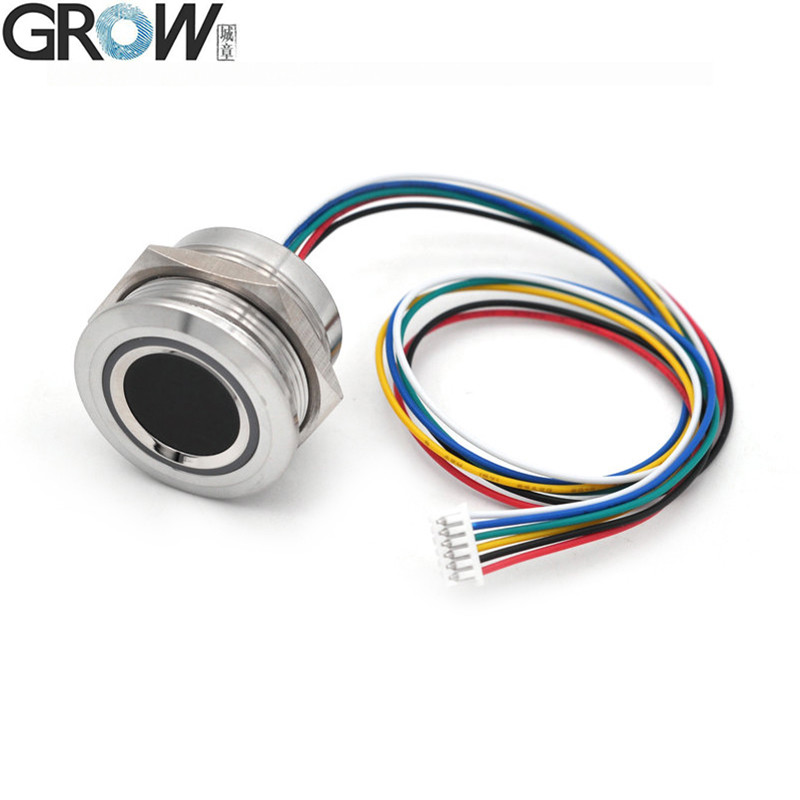

R503-5V Спецификации
|
Модель
|
R503-5V
|
|
Тип
|
Капацитивный модуль отпечатков пальцев
|
|
Интерфейс
|
UART ((TTL)
|
|
Резолюция
|
508 DPI
|
|
Напряжение
|
5 В постоянного тока
|
|
Пропускная способность отпечатков пальцев
|
200
|
|
Массив датчиков
|
192*192 пикселя
|
|
Рабочий ток
|
20 мА
|
|
Текущий режим ожидания
|
Типичное напряжение нажатия в режиме ожидания: 3.3V, средний ток: 2uA
|
|
Внешний размер модуля отпечатков пальцев
|
Диаметр 28 мм
|
|
Внутренний размер модуля отпечатков пальцев
|
Диаметр 25 (мм) (М25)
|
|
Высота модуля отпечатков пальцев
|
19 (мм)
|
|
Эффективная зона сбора
|
Диаметр 15,5 мм
|
|

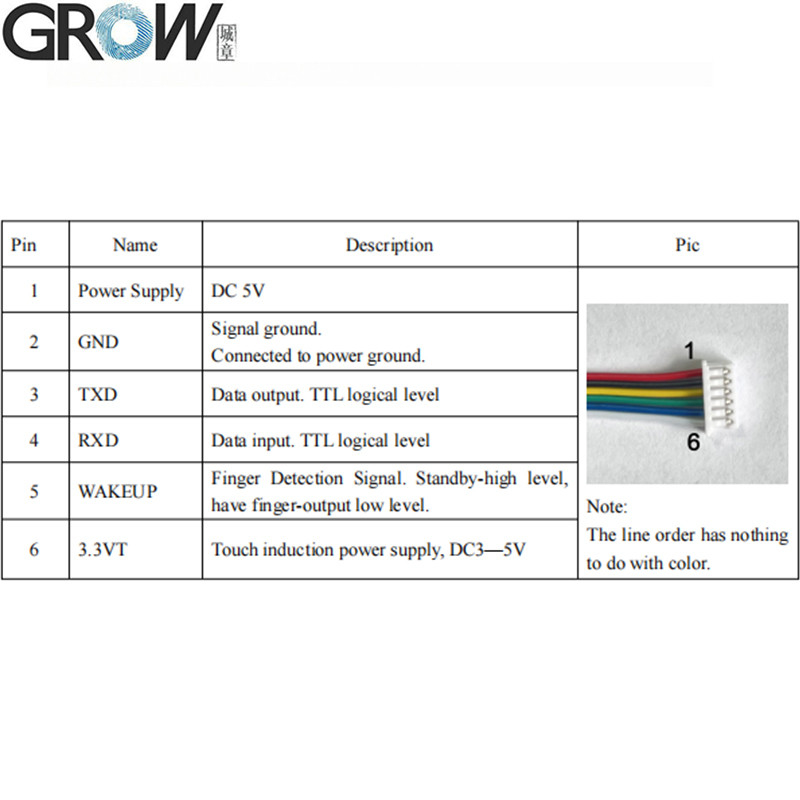

Коннектор
|
MX1.25-6Pin
|
|
Управление светодиодом
|
Да, да.
|
|
Цвет светодиода
|
RGB
|
|
Скорость сканирования
|
< 0,2 секунды
|
|
Скорость проверки
|
< 0,3 секунды
|
|
Способ сопоставления
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
Далеко
|
≤ 0,001%
|
|
Рабочая среда
|
-20C --- 60C
|
|
Рабочая влажность
|
10-85%
|
|
Антистатическая способность
|
15 кВ
|
|
Интенсивность сопротивления абразиву
|
1 миллион раз
|
|
Скорость передачи сообщений (UART):
|
(9600 × N) bps, где N = 1 ~ 12 ((по умолчанию N = 6, т.е. 57600 bps)
|
Примечание:
1. R503-5V: IP65 водонепроницаемость

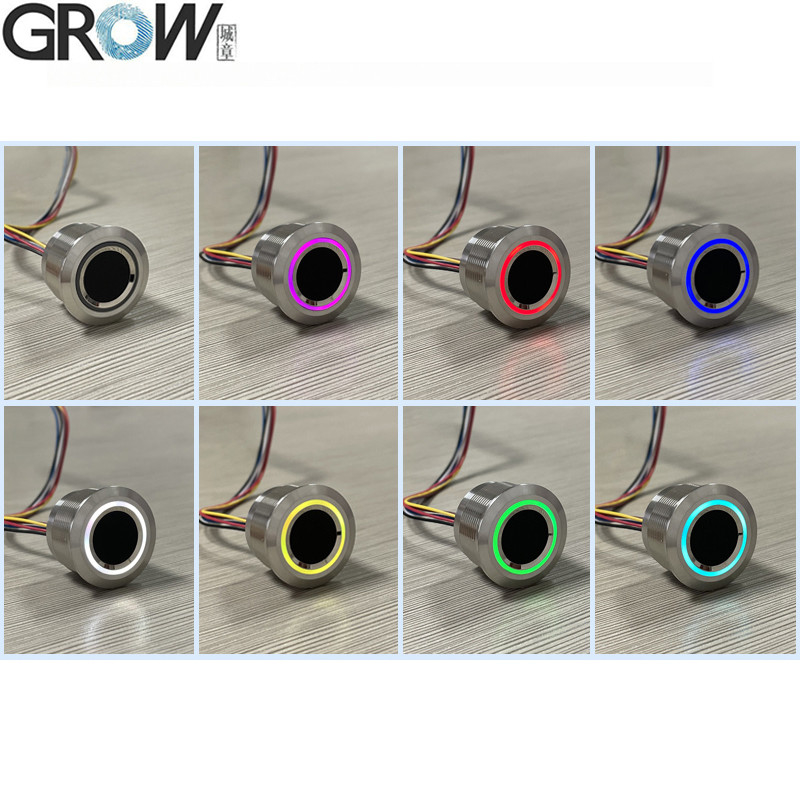

2. RGB LED Color, имеет 7 цветов, которые можно управлять с помощью команды.
3R503-5V не совместим со всеми панелями управления GROW.
Файлы
·Предоставление бесплатных справочных файлов SDK для Arduino, Android,.Net, Windows и т.д.
·Предоставление руководства пользователя
Вы можете скачать руководство пользователя R503-5V по ссылке на этот сайт:
https://hzgrow.en.made-in-china.com
R503 Просмотр видео работы программы испытания на Youtube:https://youtu.be/eD2xtwCWOmQ
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.
Что такое технология модуля отпечатков пальцев FPC?
Модуль отпечатков пальцев является основным компонентом блокировки отпечатков пальцев, установленного в устройствах, таких как контроль доступа отпечатками пальцев или жесткий диск, мобильный телефон и т.д.,используется для заполнения модуля сбора отпечатков пальцев и распознавания отпечатков пальцевМодуль отпечатков пальцев в основном состоит из модуля захвата отпечатков пальцев, модуля распознавания отпечатков пальцев и модуля расширенной функции (например, модуля блокировки),Модуль отпечатков FPC является его важным компонентом.
Модуль FPC отпечатков пальцев может быть разделен в зависимости от метода распознавания отпечатков пальцев:
1. оптический модуль отпечатков пальцев, который использует принцип преломления и отражения света для идентификации отпечатков пальцев;
2.Модуль отпечатков пальцев емкости, который собирает отпечатки пальцев по изменению значения емкости;
3.RF модуль отпечатков пальцев (scratch fingerprint module), использующий следный радиочастотный сигнал для обнаружения модели.
Принцип модуля отпечатков пальцев на FPC:
1.оптический модуль отпечатков пальцев, использование принципа преломления и отражения света, свет из нижней части призмы в призму и через призму,Стрельба света на поверхности отпечатков пальцев отпечатки пальцев неровные линии на углу преломления и отражения обратно к свету не будет одинаковым, CMOS или CCD оптическое устройство будет собираться на разную степень яркости информации изображения, отпечатки пальцев на завершение сбора.
2. полупроводниковый модуль отпечатков пальцев, будь то емкостный или индуктивный, принцип схож, в куске интегрированных тысяч полупроводниковых устройств на ′′пластинке′′,палец, прикрепленный к его составу емкости (индуктанции) другой стороны, из-за неравномерности плоскостей пальцев, ударов и ударов в контакте с пластиной фактического расстояния между размерами различных, формирование емкости/индуктанс значения.Значение емкости/индуктанции будет различным, а оборудование обобщит различные значения, собранные в соответствии с этим принципом, и сбор отпечатков пальцев будет завершен.
3.RF модуль отпечатков пальцев, использующий биологическую технологию идентификации отпечатков пальцев RF, через сам датчик для излучения следа радиочастотного сигнала,проникают в эпидермис пальца, чтобы контролировать внутренний слой текстурыСильная способность противодействовать подделке отпечатков пальцев, принцип идентификации RF реагирует только на кожу кожи человека,что в основном устраняет проблему искусственных отпечатков пальцев.
