DC3.3-10V Контрольная панель отпечатков пальцев Выход высокого уровня Удобно

DC3.3-10V Fingerprint Control Board High Level Output Convenient
DC3.3-10V Fingerprint Control Board High Level Output Convenient DC3.3-10V Fingerprint Control Board High Level Output Convenient DC3.3-10V Fingerprint Control Board High Level Output Convenient DC3.3-10V Fingerprint Control Board High Level Output Convenient DC3.3-10V Fingerprint Control Board High Level Output Convenient DC3.3-10V Fingerprint Control Board High Level Output Convenient
Основная информация
Место происхождения: Китай
Сертификация: CE
Количество мин заказа: 1
Упаковывая детали: Картон
Время доставки: Период проведения пикового сезона: в течение 15 рабочих дней Вне сезона Период проведения: в течение
Условия оплаты: T/T, Paypal
Поставка способности: 5000
Лучшая цена Контакт
Подробная информация
Model NO.: KR501 Screen: as Picture
Communication Interface: RS232 Пропускная способность отпечатков пальцев: 20
Power Supply: DC 3.7-10V Выпуск: 1 секунда, 3.3В-500mA
Stand-by Current for Control Board: 2.5-7ua,Typical Value: 3ua Рабочий ток: 40-250mA,типичное значение: 45mA

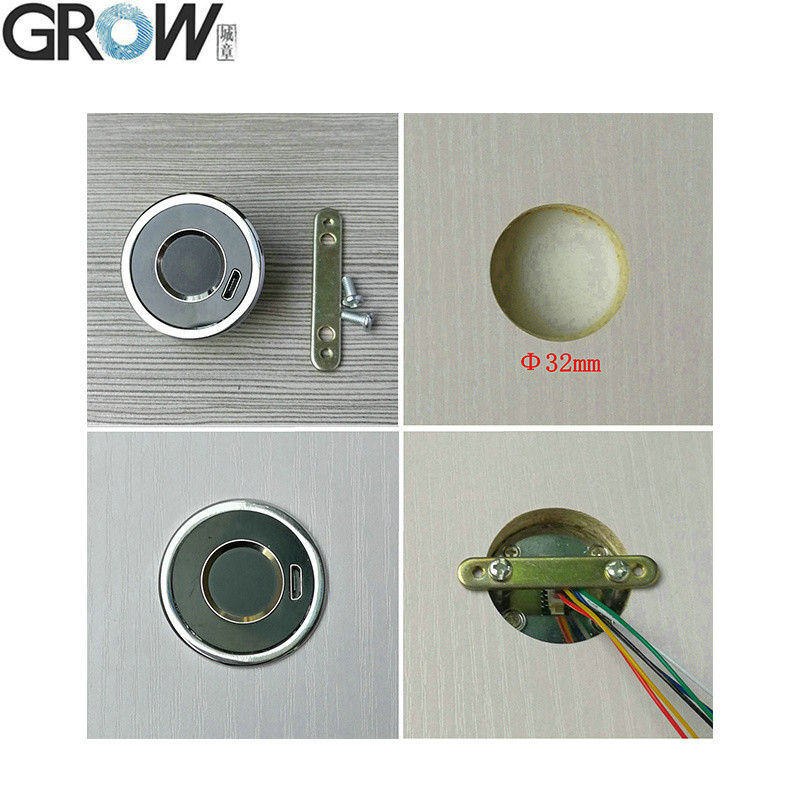

Size: Diameter 36mm Transport Package: Standard Export Carton Package
Спецификация: Источник питания: DC 3,7-10V Trademark: GROW
Origin: China HS Code: 8471609000
Supply Ability: 5000 Package Size: 13.00cm * 8.00cm * 9.00cm
Package Gross Weight: 0.100kg Voice Service: Without Voice Service
Clock: Without Clock Цвет: Как изображение
Samples: US$ 6.5/Piece 1 Piece(Min.Order) | Конфигурация: Доступно.
Shipping Cost: about shipping cost and estimated delivery time. Способ оплаты: Первоначальная выплата Полная выплата
Currency: US$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
Выделить:

3.3V Контрольная панель отпечатков пальцев

,

3.3V модуль сканера отпечатков пальцев

,

Высокоуровневая панель управления отпечатками пальцев

Характер продукции

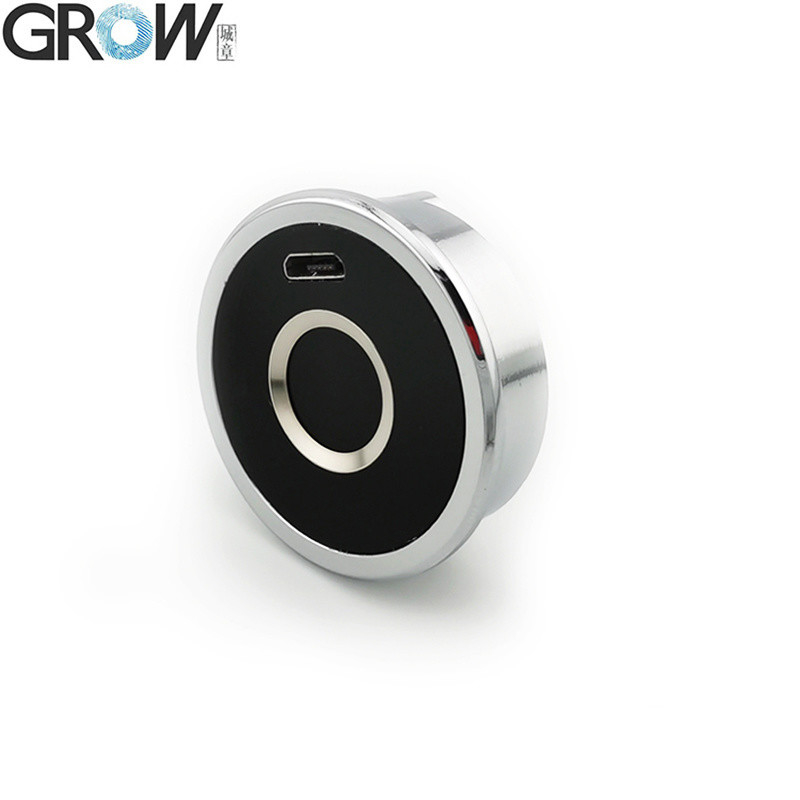

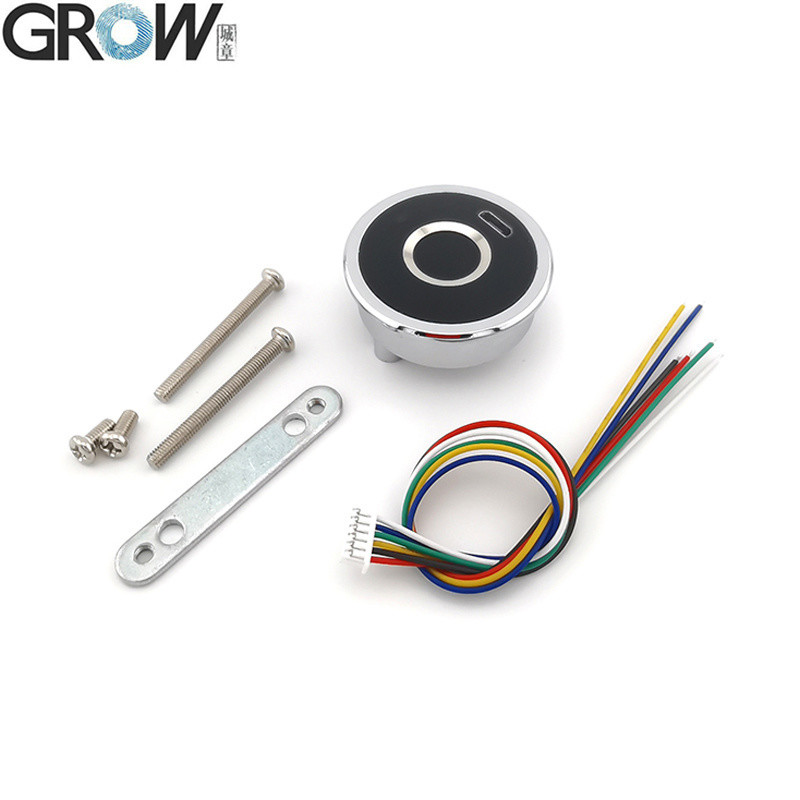

Модуль управления отпечатками пальцев Grow KR501 высокого уровня выхода DC3.3-10V

Grow Kr501 High Level Output DC3.3-10V Fingerprint Control Module

Технические параметры

DC3.7-10V, выход высокого уровня, выход:1 секунда, 3.3V-500mA

·Вместимость отпечатков пальцев: 20
·Рабочее напряжение: DC 3,7-10V
·Текущий режим ожидания (за исключением внешнего оборудования): 2,5-7uA Типичное значение: 3uA
·Рабочий ток (за исключением внешнего оборудования): 40-250mA Типичное значение: 45mA
·Выход: 1 секунда, 3.3В-500mA
·Сигнализация низкого напряжения: ≤ 4,8 В

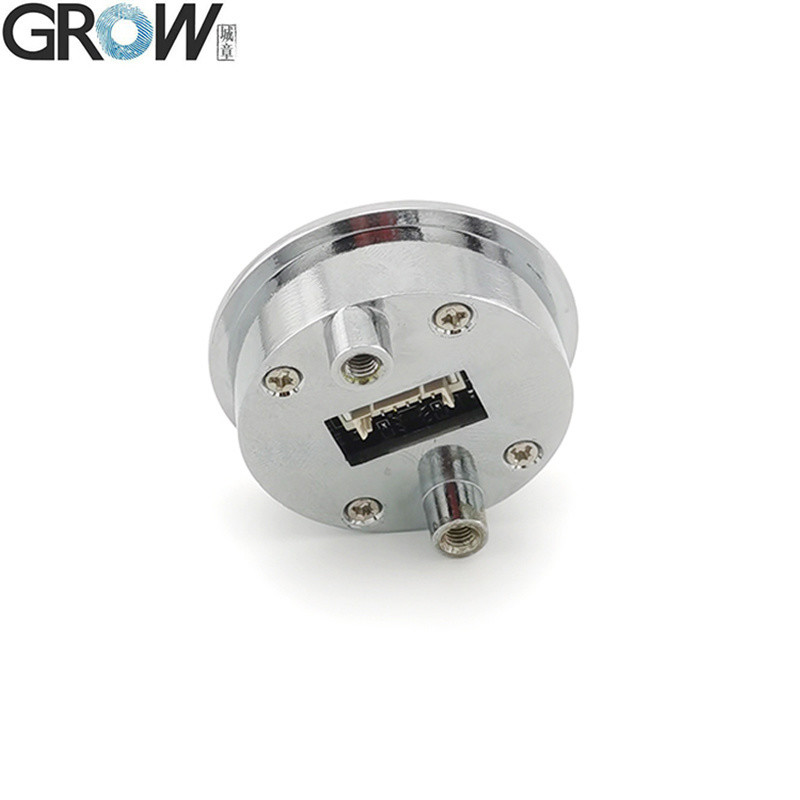

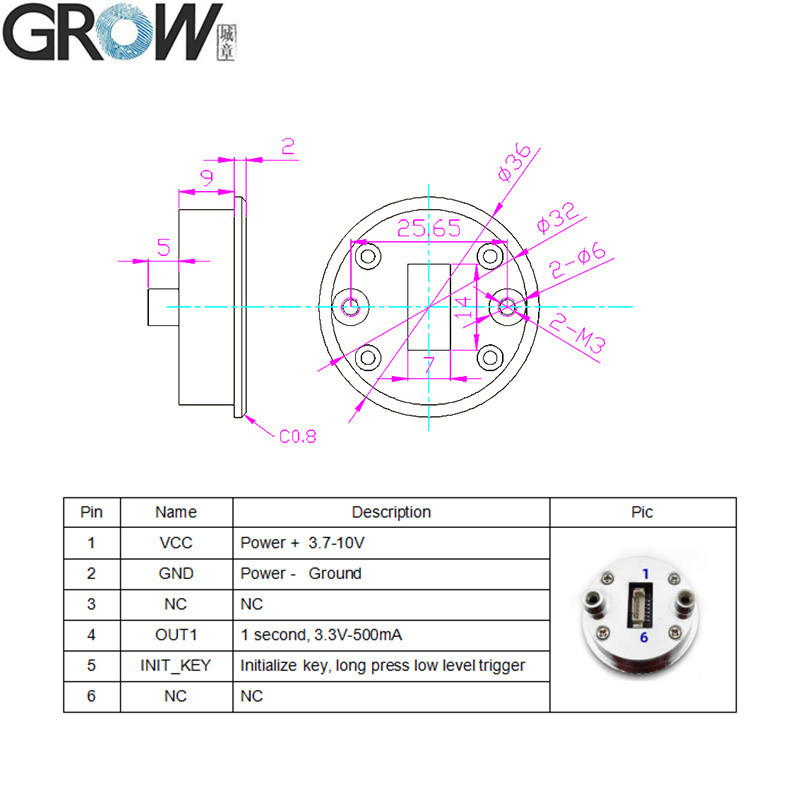

Определение пин:
Пин Имя Описание
1 ВКК Сила +3.7-10В
2 ГНД Сила - земля
3 NC NC
4 ОТ1 1 секунда, 3,3В-500mA
5 INIT_KEY Запустить клавишу, долгое нажатие низкого уровня спусковой
6 NC NC


Инструкция по эксплуатации

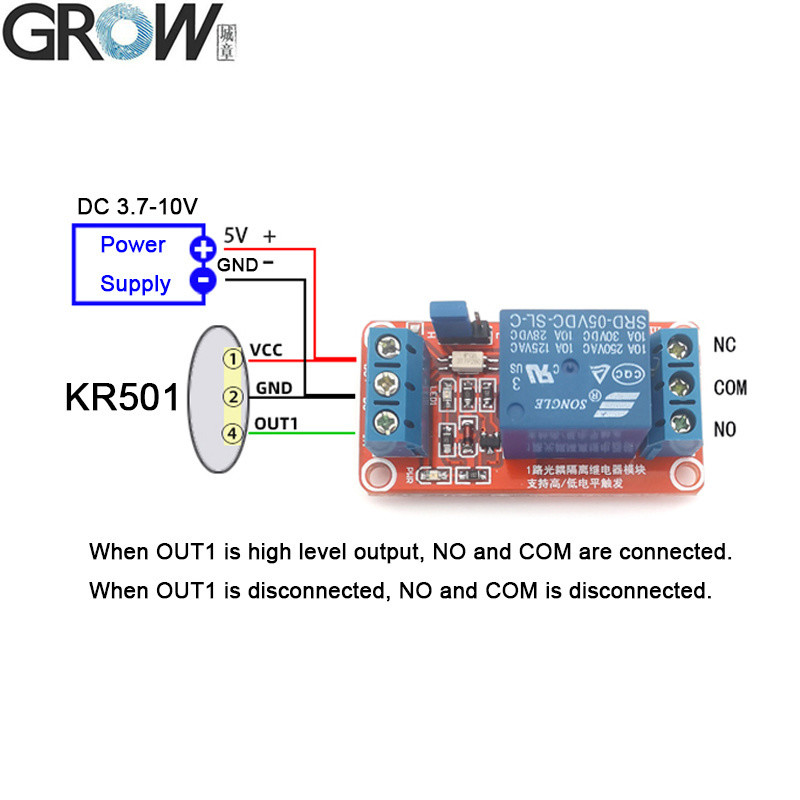

После того, как отпечаток пальца проходит, пин OUT1 выводит сигнал с напряжением 3,3 В и током 500 ма в течение 1 секунды.

1Зарегистрируйте отпечаток пальца:Долгое нажатие на зарегистрированный отпечаток ((в начальном состоянии нажмите на любой отпечаток), пока синий индикаторный свет не включится и не услышит музыку, означает, что система находится в состоянии реестра,Нажмите на палец несколько раз в области сбора отпечатков пальцев,каждый пресс имеют "ди" звук, пока слушать музыку означает регистратор отпечатков пальцев успешно. отпечатки пальцев могут быть зарегистрированы непрерывно, когда система в регистре состояние; если нет необходимости добавления отпечатков пальцев больше,подождать несколько секунд.
Примечание:В состоянии инициализации,надо зарегистрировать более 2 правильных отпечатков пальцев в первый раз,тогда система может быть удалена из состояния инициализации.

2. Удалить отпечаток пальца ((Возвращение к состоянию инициализации):
2.1 Долгое нажатие на зарегистрированный отпечаток пальца, пока не включится красный индикатор, означает, что все отпечатки пальцев удалены и возвращены в состояние инициализации.
2.2 Использовать пин INIT_KEY. В режиме ожидания, сделать пин INIT_KEY наземного соединения, пока красный индикатор включится, услышать звук "Di-", отключить заземление, индикатор становится зеленым,означает, что все отпечатки пальцев удаляются и возвращаются в состояние инициализации.




Grow Kr501 High Level Output DC3.3-10V Fingerprint Control Module
Grow Kr501 High Level Output DC3.3-10V Fingerprint Control ModuleGrow Kr501 High Level Output DC3.3-10V Fingerprint Control ModuleGrow Kr501 High Level Output DC3.3-10V Fingerprint Control ModuleGrow Kr501 High Level Output DC3.3-10V Fingerprint Control ModuleGrow Kr501 High Level Output DC3.3-10V Fingerprint Control ModuleGrow Kr501 High Level Output DC3.3-10V Fingerprint Control Module

Grow Kr501 High Level Output DC3.3-10V Fingerprint Control ModuleGrow Kr501 High Level Output DC3.3-10V Fingerprint Control ModuleGrow Kr501 High Level Output DC3.3-10V Fingerprint Control Module
Grow Kr501 High Level Output DC3.3-10V Fingerprint Control Module
