Стандартный высокоточный модуль отпечатков пальцев Arduino

Технические параметры KS220-L
Технический параметр:
·Силовое обеспечение: DC 30-75V
·Текущий режим ожидания: 3,5 мА
·Способность отпечатков пальцев:
· Администратор отпечаток пальца: 10 штук

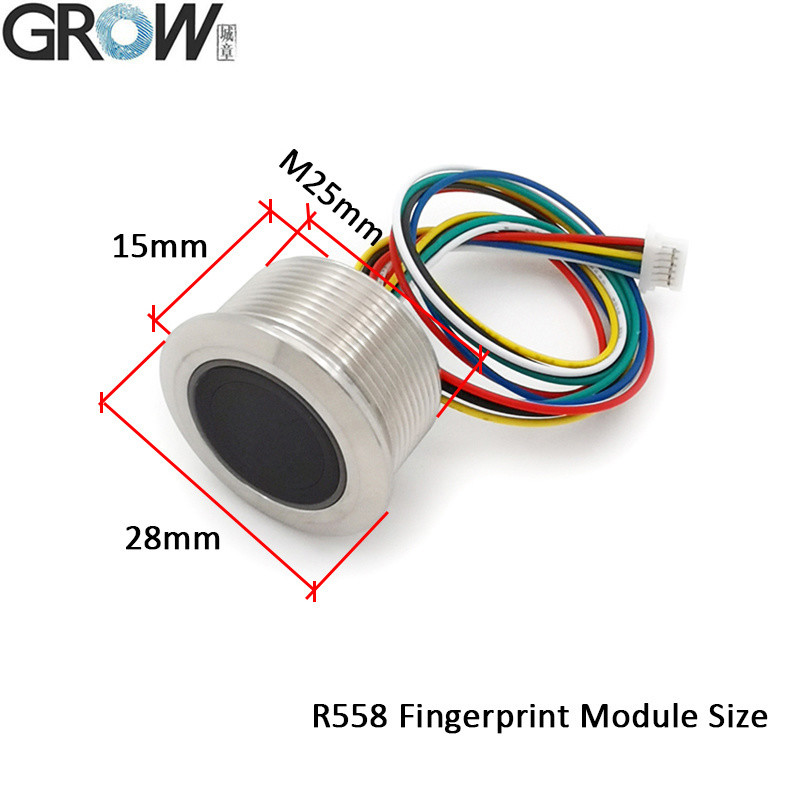

·Отпечаток пальца пользователя: R503/R502-F:190 штук R558/R558S:110 штук
·Выход: ретрансляция
·Релевой режим: режим самозамыкания, режим зажигания, режим бега

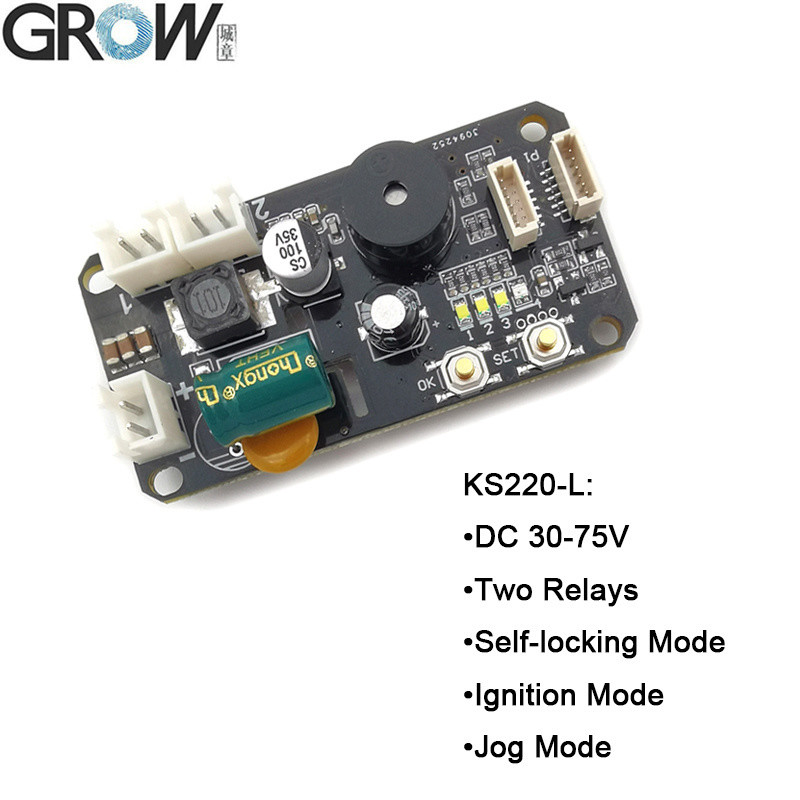

DC30-75V, выход 2 реле, отпечаток пальца администратора/пользователя, режим бега, режим самозаключения, режим зажигания

Инструкция по эксплуатации KS220-L
(В заводском рабочем состоянии реле No 1 в режиме самозамыкания, реле No 2 в режиме зажигания.)

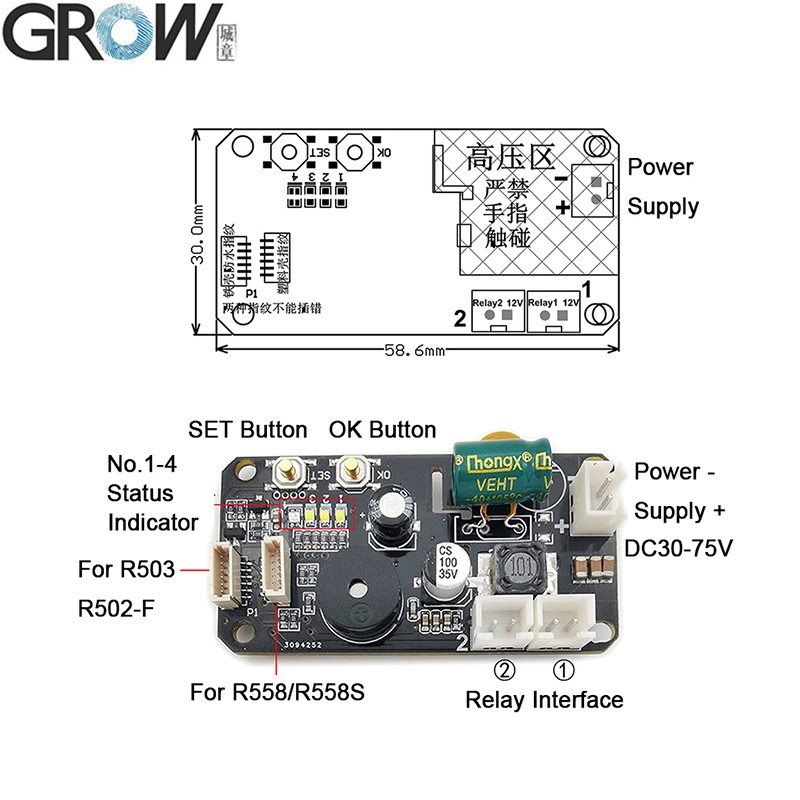

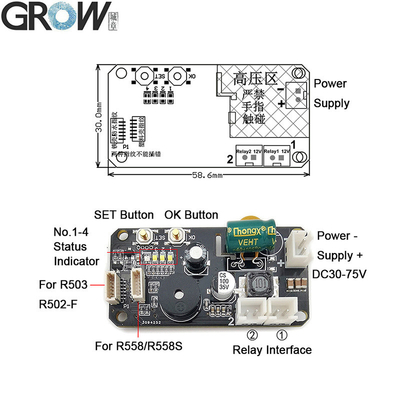

1Отпечатки пальцев администратора регистрации:Нажмите на кнопку SET, индикатор состояния No4 показывает синий цвет, затем нажмите кнопку ОК, чтобы подтвердить, теперь светодиодный флеш модуля отпечатков пальцев,Положите один и тот же палец администратора несколько раз в зоне сбора отпечатков пальцев, пока не услышите музыку означает регистрация отпечатков пальцев успешно. Отпечаток пальца может регистрироваться непрерывно и он может регистрировать 10 кусочков администратора отпечаток пальца; если нет необходимости добавлять отпечаток пальца больше, ждать несколько секунд, чтобы выйти.Если администратор полностью зарегистрирован,это будет автоматически выйти из состояния регистрации администратора после прослушивания "DiDiDi". Он начнет регистрировать отпечатки пальцев пользователя, если снова нажать кнопку SET.Администратор отпечаток пальца не имеет функцию разблокировки, используется только для регистрации или удаления отпечатков пальцев. Администратор отпечатков пальцев показывает фиолетовый кольцевой светодиод, пользователь отпечатков пальцев показывает синий кольцевой светодиод.

2- Отпечаток пальца зарегистрированного пользователя:Нажмите на отпечаток администратора до тех пор, пока модуль не покажет синий индикатор и не услышит музыку, это означает, что можно добавить отпечаток пользователя.Положите один и тот же пользователь палец с несколькими раз в области сбора отпечатков пальцев, пока слушание музыки означает регистрация отпечатков пальцев успешноОтпечатки пальцев могут регистрироваться непрерывно, когда система находится в режиме реестра; если нет необходимости добавлять отпечатки пальцев больше, подождать несколько секунд.

3.Удалить отпечаток пальца пользователя:Нажмите на отпечаток администратора до тех пор, пока модуль не покажет красный индикатор и не услышит "DiDiDi" и музыку, что означает, что отпечатки пальцев пользователя удалены.

4- Возвращение на заводский уровень:Нажмите на кнопку SET снова и снова до тех пор, пока индикатор состояния NO.4 не будет показать красный цвет.затем долго нажимать кнопку ОК пока модуль отпечатков пальцев показывает красный индикатор свет быстро вспыхивает и слышит музыку означает инициализации операции успешно.

5.Как использовать реле 1:Нажмите короткий ключ, чтобы зарегистрировать отпечаток пальца.

6.Как использовать реле 2:Долгое нажатие регистрирует отпечаток пальца пользователя.

Примечание:
1Любой отпечаток пальца может быть использован в заводском состоянии, но функция будет недействительна после регистрации отпечатка пальца.
