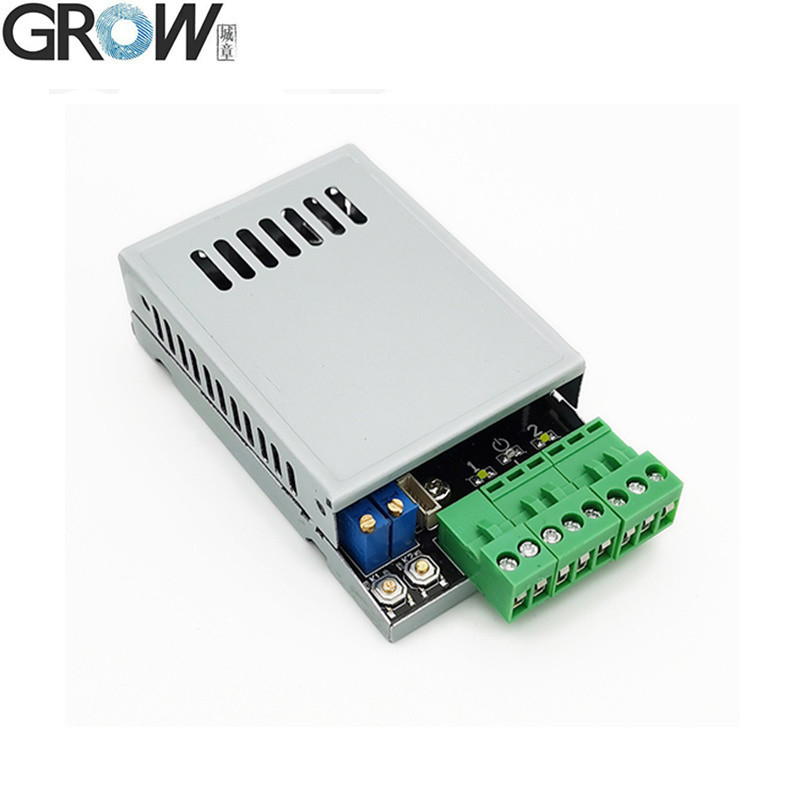

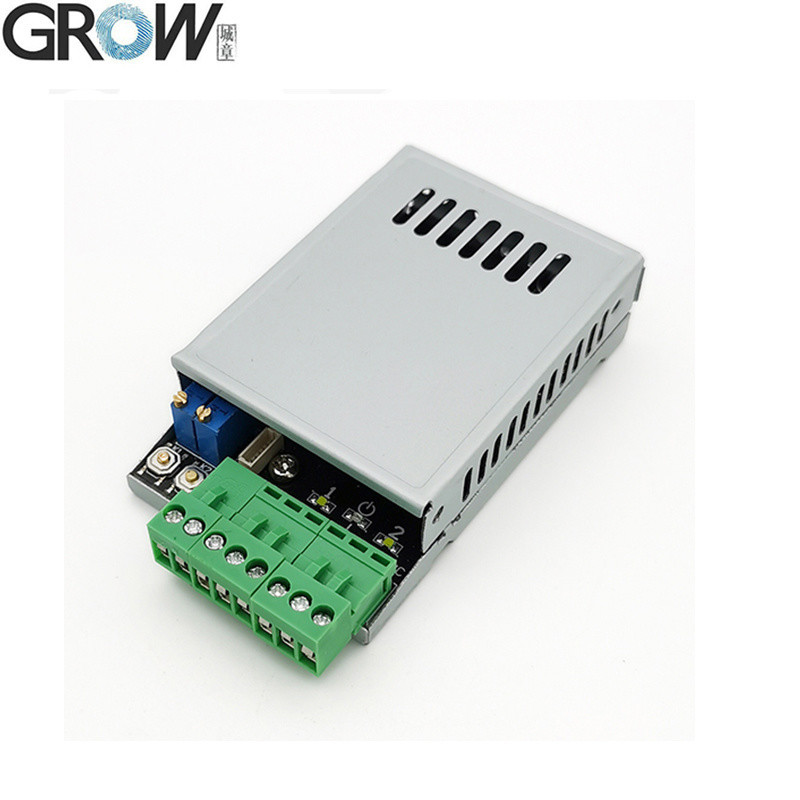

Усовершенствованный модуль контроля доступа отпечатков пальцев надежен с большой емкостью хранения

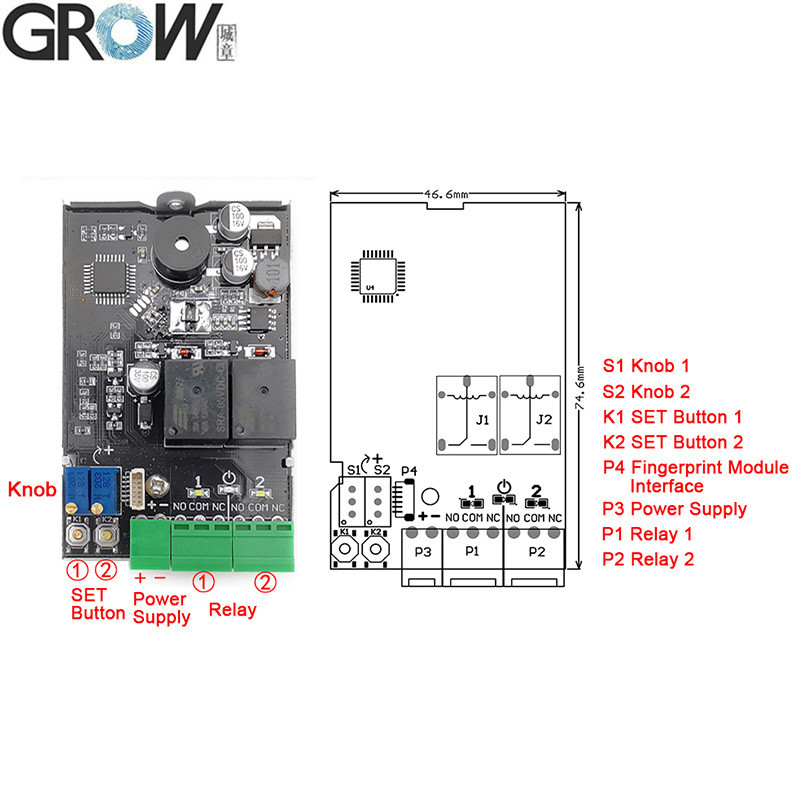

Технические параметры

·P1: источник питания:DC10V-30V
·P2: выход:релей ((макс. ток: 10A)
·P3: MX 1.0-6P Модуль отпечатков пальцев (может подключать R502,R502-A,R503)
·P4: MX 1.25-6P Модуль отпечатков пальцев (может подключать R300,R301T,R302,R303,R303T,R305,R306,R307,R501)
·Текущий режим ожидания:6mA ((DC12V)
·Способность отпечатков пальцев: 300 штук



Инструкция по эксплуатации

1. Кнопка SET ((K1-K2)
1.1 Администратор реестра Отпечаток пальца:Нажмите кнопку SET в ближайшее время,система в режиме реестра администратора и синий индикатор быстро вспыхивает,Положите один и тот же палец несколько раз в зоне сбора отпечатков пальцев, пока не услышите музыку означает регистрация отпечатков пальцев успешно. Отпечатки пальцев могут регистрироваться непрерывно. Если нет необходимости добавлять отпечатки пальцев, ждать несколько секунд для выхода.

1.2 Удалить отпечаток пальца:
1.2.1 Удалить отпечатки пальцев на одном месте реле:долго нажимать на соответствующую кнопку SET, синий индикатор быстро вспыхивает, услышать длительный сигнал "Di", расслабить палец,индикатор реле светится и слышит музыку, означает, что данное место расположения отпечатков пальцев администратора и пользователя удаляются;
1.2.2 Удалить все отпечатки пальцев от позиции реле ((Возвращение к заводскому параметру):долгое нажатие на любую кнопку SET, чтобы услышать длинный сигнал "Di" дважды, расслабить палец,все индикаторы включены,означает, что операция инициализации прошла успешно.Вернемся к заводскому стандарту.

2.Зарегистрировать пользовательский отпечаток пальца: Нажмите на отпечаток пальца администратора около 10 секунд, пока не услышите музыку и синий индикатор быстро мигает, это означает, что можно добавить отпечаток пальца пользователя.Положите один и тот же пользователь палец с несколькими раз в области сбора отпечатков пальцев, пока слушание музыки означает регистрация отпечатков пальцев успешно. Отпечатки пальцев могут регистрироваться непрерывно. Если нет необходимости добавлять отпечатки пальцев, подождите несколько секунд, чтобы выйти. (Примечание:Место хранения отпечатков пальцев пользователя зависит от места хранения отпечатков пальцев администратора; Если отпечаток пальца администратора хранится в No 1 и No 2 одновременно, отпечаток пальца пользователя будет храниться в No 1 по умолчанию.)

3.Удалить отпечаток пальца пользователя: нажмите отпечаток администратора около 20 секунд, пока не услышите "Di-" и музыку, это означает, что отпечатки пальцев пользователя в этом месте удаляются. (Примечание:Удаление местоположения отпечатков пальцев пользователя зависит от места хранения отпечатков пальцев администратораЕсли отпечатки пальцев администратора хранятся в No 1 и No 2 одновременно, отпечатки пальцев пользователя в No 1 будут удалены по умолчанию.)

4.Настроить время ретрансляции:повернуть S1 или S2 для установки времени закрытия ретрансляции с 0,5 до 60 секунд.Реле включено при прохождении отпечатков пальцев, а затем реле освобождается, когда отпечаток пальца снова прошел, реле работает и выпускается круговой.

5Использование:Нажмите на палец, реле закрывается после прохождения отпечатка пальца, а время закрытия определяется S1 или S2.


Примечание:
1. все индикаторные огни выключены в режиме ожидания, а огни включены в рабочем состоянии;
2Если вы хотите закрыть индикатор модуля, когда он находится в открытом режиме, долго нажмите любую кнопку SET, чтобы услышать длинный сигнал "Di" три раза.

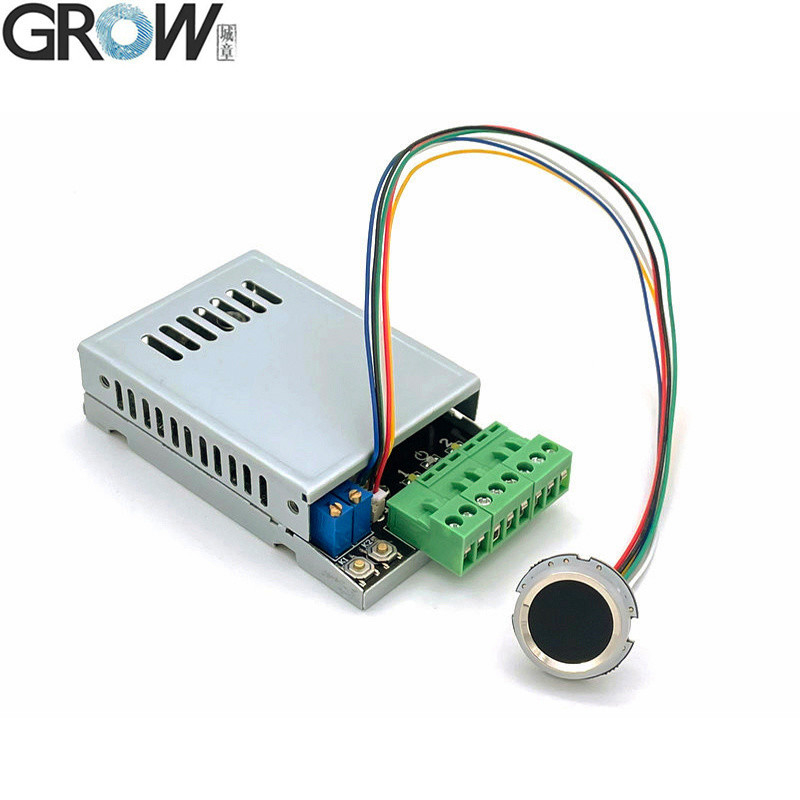

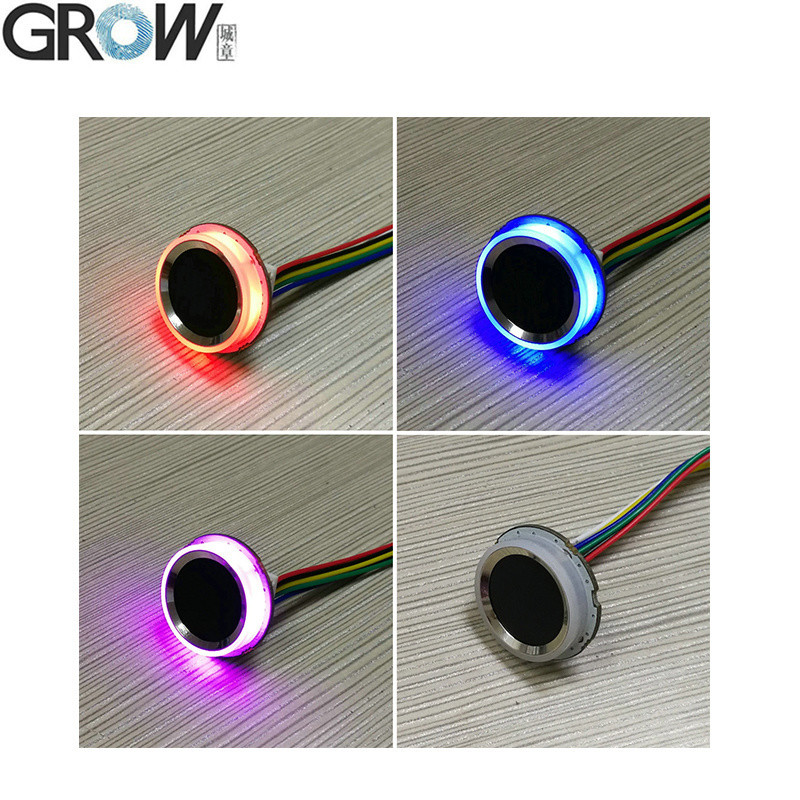

K220 может использоваться вместе с модулем отпечатков пальцев R502,R502-A,R502-AW,R503

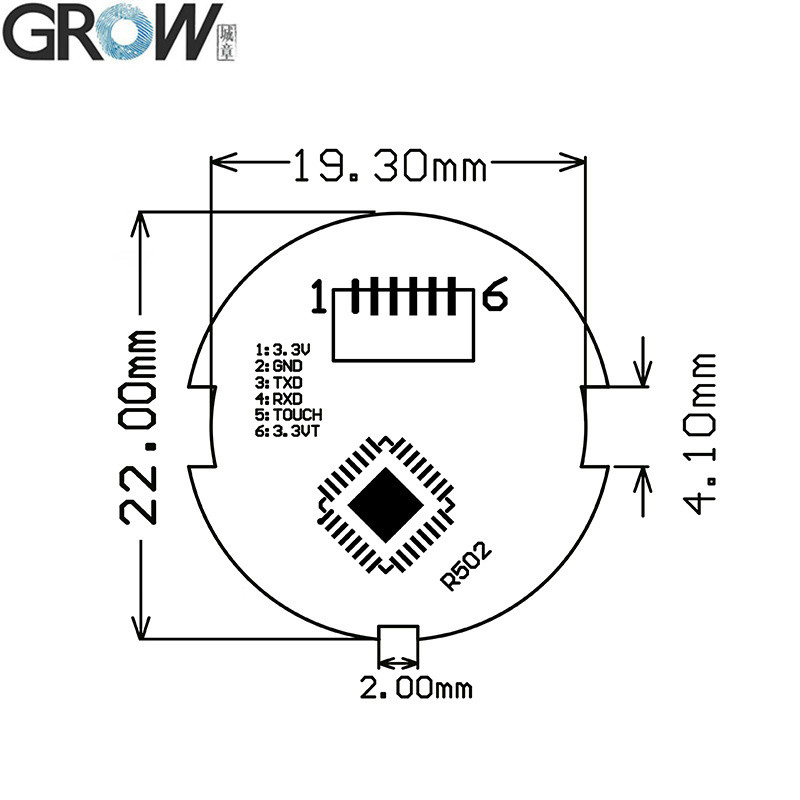

R502-A Спецификации



Файлы

·Предоставление бесплатных файлов SDK для Arduino, Android, Net, Windows и т.д.
·Предоставление руководства пользователя


Видео операции K220 на Youtube:https://youtu.be/YQXeH9AGbco

Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.
