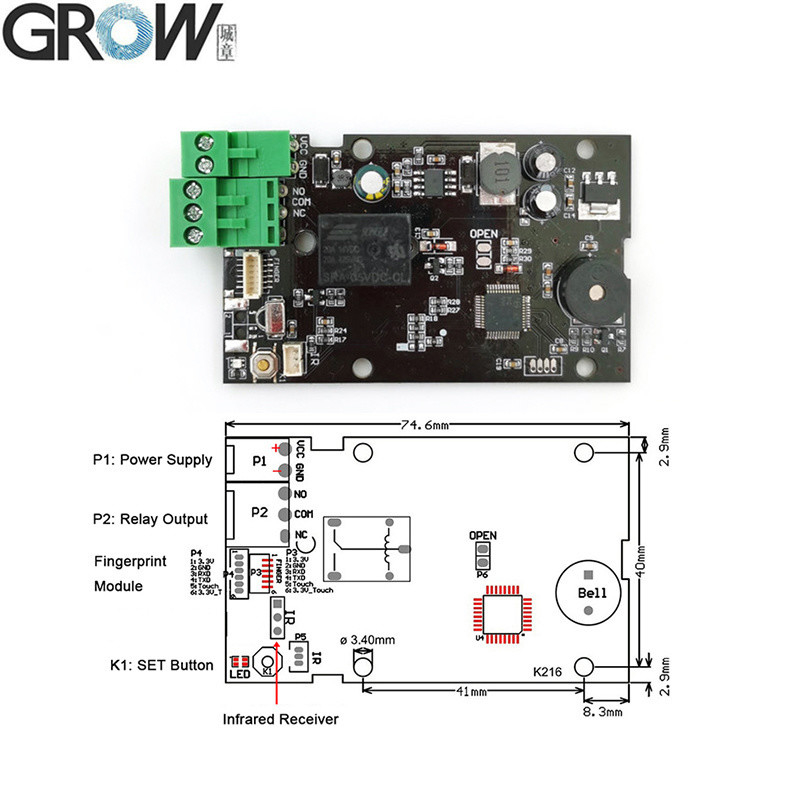

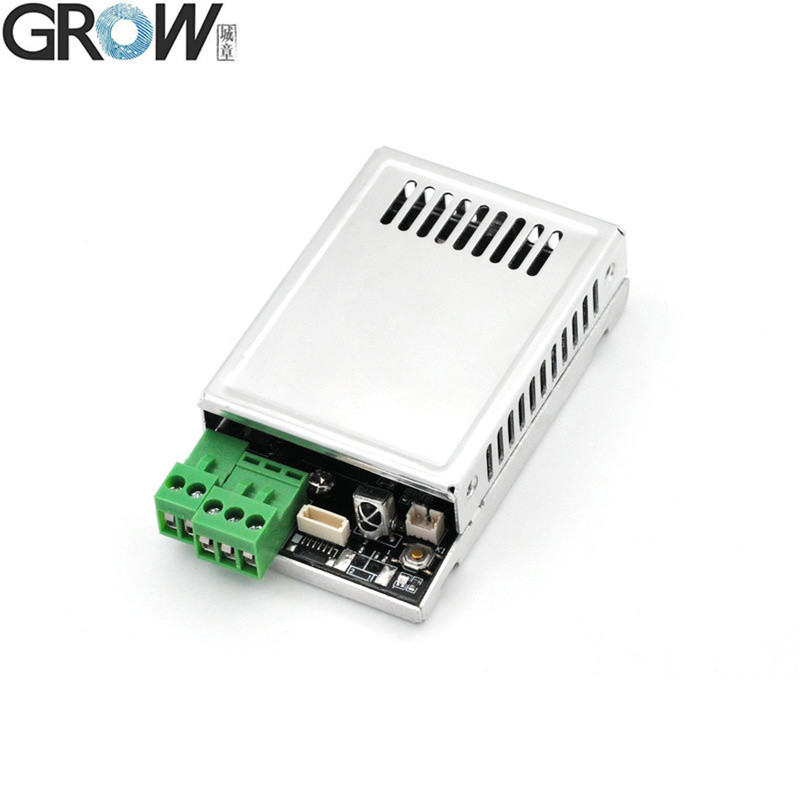

Технические параметры
DC10-30V, выход реле, режим пробега ((0,5s-99s) / режим зажигания / режим самозамыкания.
Управляется кнопкой SET или пультом дистанционного управления ((добавить / удалить отпечаток пальца в трех различных базах данных, изменить время ретрансляции и так далее)
·Силовое питание: DC10V-30V
·Текущий режим ожидания: < 40mA
·Выход:релей ((макс. ток: 10А)
·Способность отпечатков пальцев: 200 штук
·Функция реле:режим зажигания ((0,5s-99s) /режим зажигания/режим самозамыкания
Инструкция по эксплуатации
1. Кнопка SET:
1.1 Нажмите кнопку SET в кратчайшие сроки,система в режиме реестра и индикатор быстро вспыхивают, нажмите несколько раз для каждого отпечатка пальца, регистратор отпечатков пальцев успешно при прослушивании музыки.
Отпечатки пальцев могут быть зарегистрированы непрерывно, когда система в регистре состояние; если нет необходимости добавления отпечатков пальцев больше, подождите несколько секунд.(По умолчанию он будет сохранен в базе данных отпечатков пальцев 1,когда текущая база данных заполнена, он автоматически сохраняется в следующей базе данных.)
1.2 Когда вы вернетесь к заводскому параметру, нажмите кнопку SET, пока не услышите длинный сигнал "Di" и
Музыка означает, что инициализация прошла успешно.

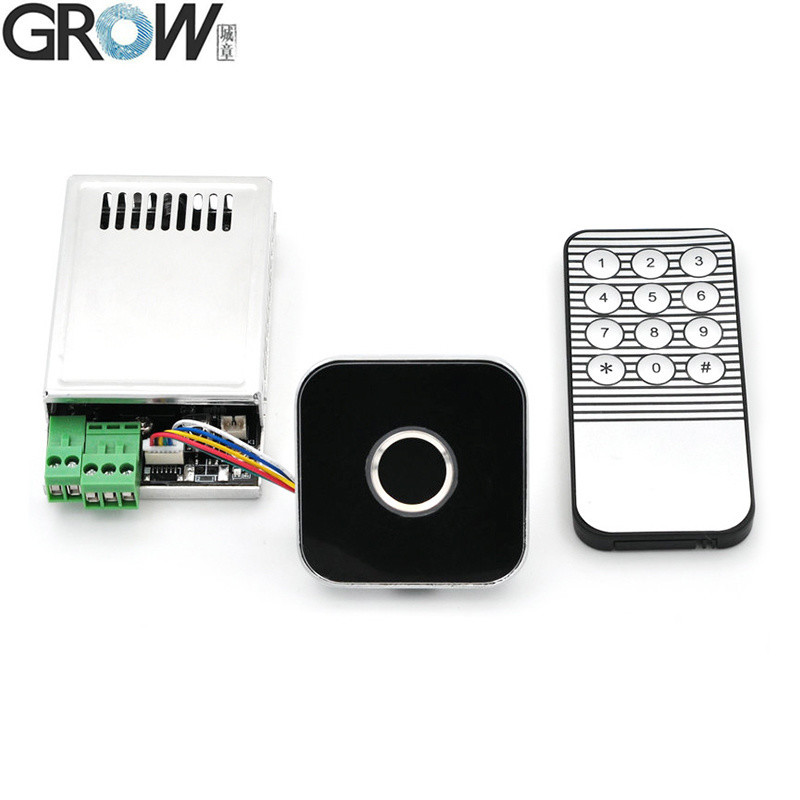

2Дистанционное управление:
При использовании пульта дистанционного управления, пожалуйста, касайтесь модуля, чтобы проснуться первым.
2.1 Синий индикатор, освещенный, означает, что в программировании указано, музыка означает, что операция прошла успешно.
Пароль по умолчанию: 123456, длина пароля: 6 цифр
2.2 Изменить пароль:Нажмите *пароль*1*новый пароль*новый пароль#
2.3 Регистрация отпечатков пальцев:Нажмите *пароль*2*База данных(1-5)#,Выход отпечатка пальца в состоянии регистра при нажатии * кнопки или ожидании нескольких секунд.
Например:Регистрация в базе данных 3: нажмите *пароль*2*3#
2.4. Удалить отпечаток пальца:Нажмите *пароль*3*База данных(1-5)#
Например:Удалить в базе данных 3: Нажмите * пароль * 3 * 3 #
2.5. Время ретрансляции Настройка в режиме бега:Нажмите *пароль*4*Время ((0.5s-99s) #
Например:Установите 0,5s: нажмите * пароль * 4 * 00 #
Например:Набор 1: Нажмите *пароль*4*01#
Например:Набор 5: Нажмите *пароль*4*05#
Например:Установка 99s: нажмите *пароль*4*99#
2.6. Настройка рабочего режима:
Нажмите *пароль*5*1#
Режим зажигания: Нажмите *пароль*5*2#
Режим самозамыкания: Нажмите *пароль*5*3#
2.7Выбор режима ожидания:
В режиме ожидания включен: нажмите * пароль * 6 * 0 #
Выключен режим ожидания: нажмите * пароль * 6 * 1 #
2.8Возвращение на заводский режим:Нажмите *пароль*7*пароль#
2.9. Пароль Использование:Нажмите *пароль и реле закрыты, нажмите # и реле открыты
Примечание: любой отпечаток пальца можно использовать в заводском состоянии, но функция будет недействительна после регистрации отпечатка пальца.

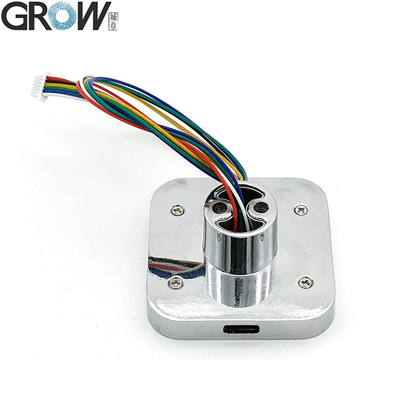

Спецификации R502-AW
| Модель |
R502-AW |
| Тип |
Капацитивный модуль отпечатков пальцев |
| Интерфейс |
UART ((TTL) |
| Резолюция |
508 DPI |
| Напряжение |
DC 3,3 В |
| Пропускная способность отпечатков пальцев |
200 |
| Массив датчиков |
192*192 пикселя |
| Рабочий ток |
20 мА |
| Текущий режим ожидания |
Типичное напряжение нажатия в режиме ожидания: 3.3V, средний ток: 2uA |

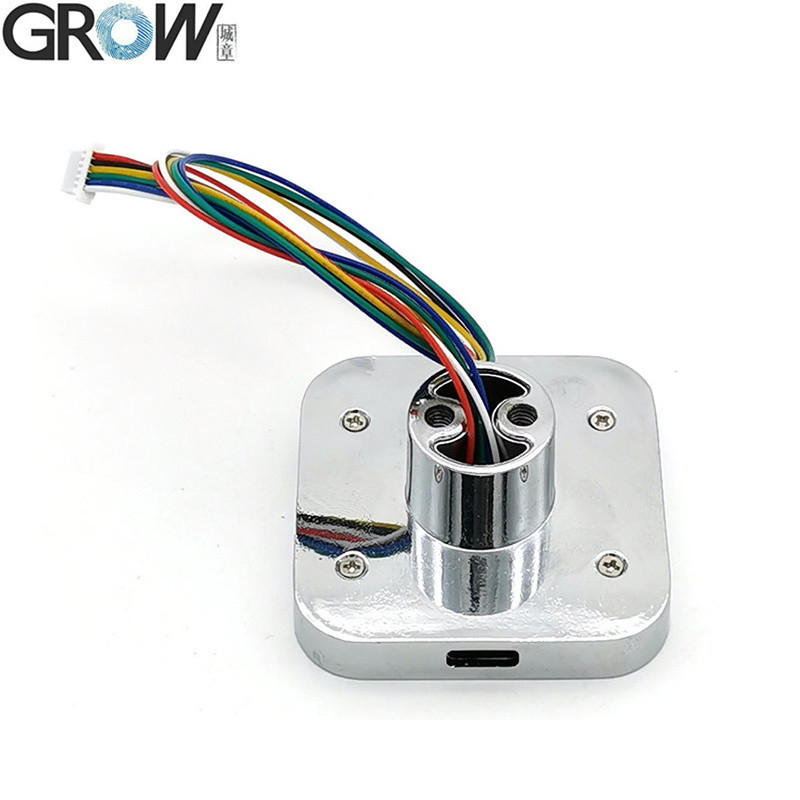

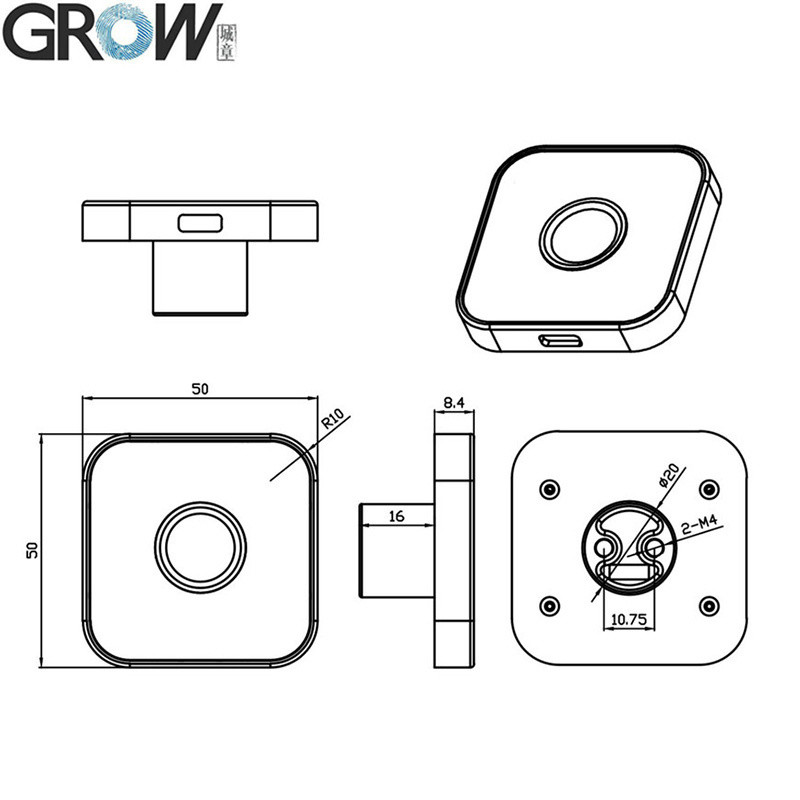

| Внешний размер модуля отпечатков пальцев |
50*50*8,4 (мм) |
| Эффективная зона сбора |
Диаметр 15,5 мм |
| Материал корпуса |
Сплав цинка |
| Подключить панель управления |
K200-3.3/K202/K215-V1.2/K216 |
| Коннектор |
MX1.0-6Pin |
| Управление светодиодом |
Да, да. |

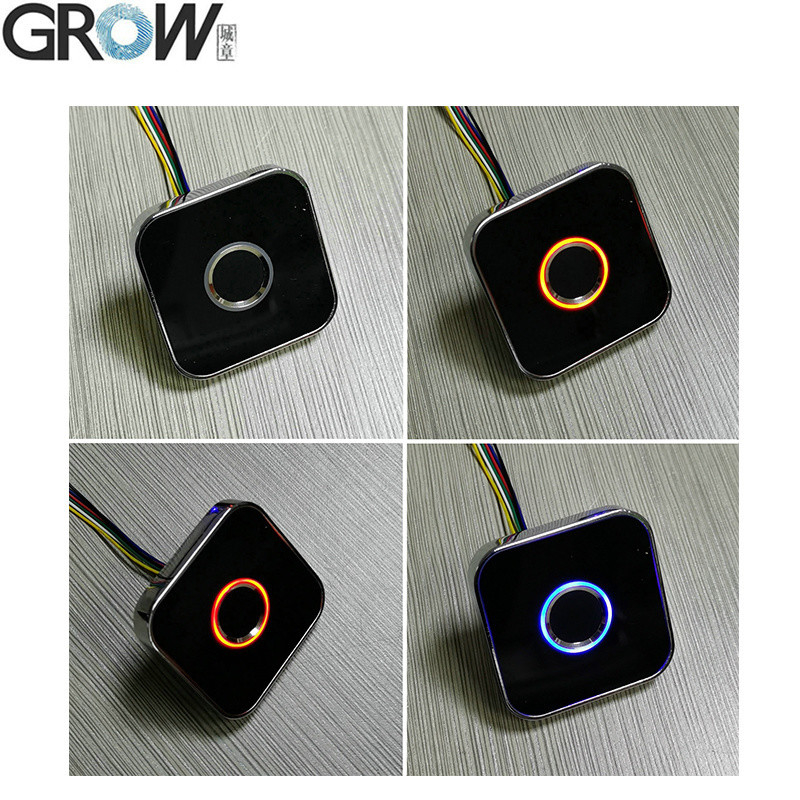

| Цвет светодиода |
Фиолетовый, синий и красный |
| Скорость сканирования |
< 0,2 секунды |
| Скорость проверки |
< 0,3 секунды |
| Способ сопоставления |
1:1; 1:N |
| FRR |
≤ 1% |
| Далеко |
≤ 0,001% |
| Рабочая среда |
-20C --- 60C |
| Рабочая влажность |
10-85% |
| Антистатическая способность |
15 кВ |
| Интенсивность сопротивления абразиву |
1 миллион раз |
| Скорость передачи сообщений (UART): |
(9600 × N) bps, где N = 1 ~ 12 ((по умолчанию N = 6, т.е. 57600 bps) |
Файлы
·Предоставление бесплатных справочных файлов SDK для Arduino, Android,.Net, Windows и т.д.
·Предоставление руководства пользователя
R502-AW Тест-программа показывает видео работы на Youtube:
https://youtu.be/Q82Zg4iFHOA
