K202 Технические параметры
·P1: Источник питания:
DC12V·Выход: Реле ((Макс. ток:10A)
·Текущий режим ожидания: 15uA
·Вместимость отпечатков пальцев: 120 штук
Размер: 64,4*25,4 мм
·P2: MX 1,0mm пространство 6 Pin Fingerprint Module ((может подключать R502,R502-A,R502-AW,R503)
·P3: MX 1,25 мм пространство 6 Pin Fingerprint Module ((может подключать R300,R301T,R303,R303T,R305,R306,R307,R501)
K202 предназначен для низкого энергопотребления, питание DC12V, время реле может регулироваться путем вращения кнопки, время реле: 0,5-13 секунды.
Это очень просто зарегистрировать отпечаток пальца, просто нужно нажать кнопку SET, чтобы зарегистрировать отпечаток пальца и долгое нажатие кнопки SET, чтобы вернуться к заводскому по умолчанию.
K202 Инструкция по эксплуатации
1Кнопка.SET:Нажмите на кнопку SET в кратчайшие сроки, синий индикатор быстро вспыхивает и система в режиме регистрации, положите палец на область сбора отпечатков пальцев, регистрация отпечатков пальцев успешно при прослушивании музыки.Отпечатки пальцев могут регистрироваться непрерывно, когда система в регистре состояние; если нет необходимости добавлять отпечатки пальцев больше, подождите несколько секунд.
2- Возвращение на заводский уровень:Нажмите кнопку SET до тех пор, пока не услышите длинный сигнал "Di" и музыку, что означает успешную инициализацию.
3- Настройте время ретрансляции:Поверните К2, чтобы установить время закрытия реле с 0,5 до 13 секунд.
4.Применение:Нажмите на палец, реле закрывается после прохождения отпечатков пальцев, и время закрытия определяется K2.
Примечание:1. все индикаторные огни выключены в режиме ожидания, а огни включены в рабочем состоянии;
2Любой отпечаток пальца может быть использован в заводском состоянии, но функция будет недействительной после регистрации отпечатка пальца.

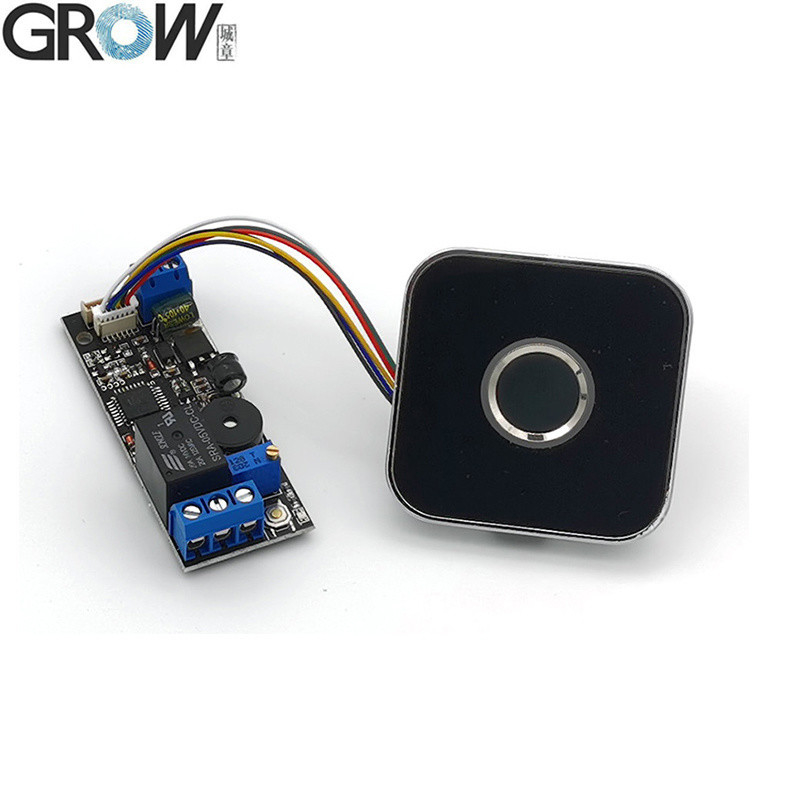

K202 может использоваться вместе с модулями отпечатков пальцев R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R502-AW,R503

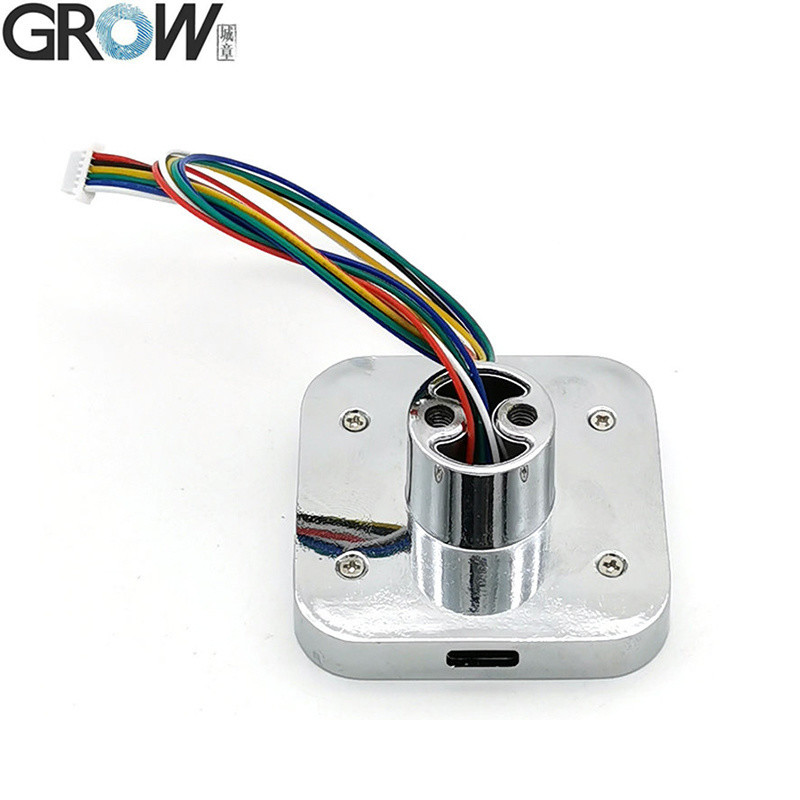

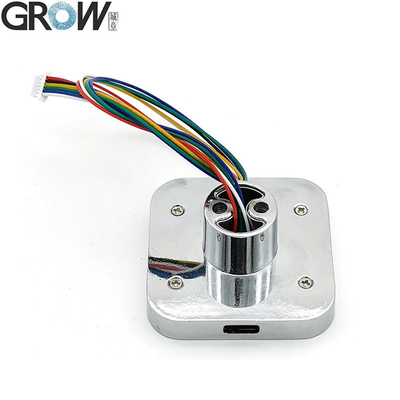

Спецификация R502-AW
| Модель |
R502-AW |
| Тип |
Капацитивный модуль отпечатков пальцев |
| Интерфейс |
UART ((TTL) |
| Резолюция |
508 DPI |
| Напряжение |
DC 3,3 В |
| Пропускная способность отпечатков пальцев |
200 |
| Массив датчиков |
192*192 пикселя |
| Рабочий ток |
20 мА |
| Текущий режим ожидания |
Типичное напряжение нажатия в режиме ожидания: 3.3V, средний ток: 2uA |

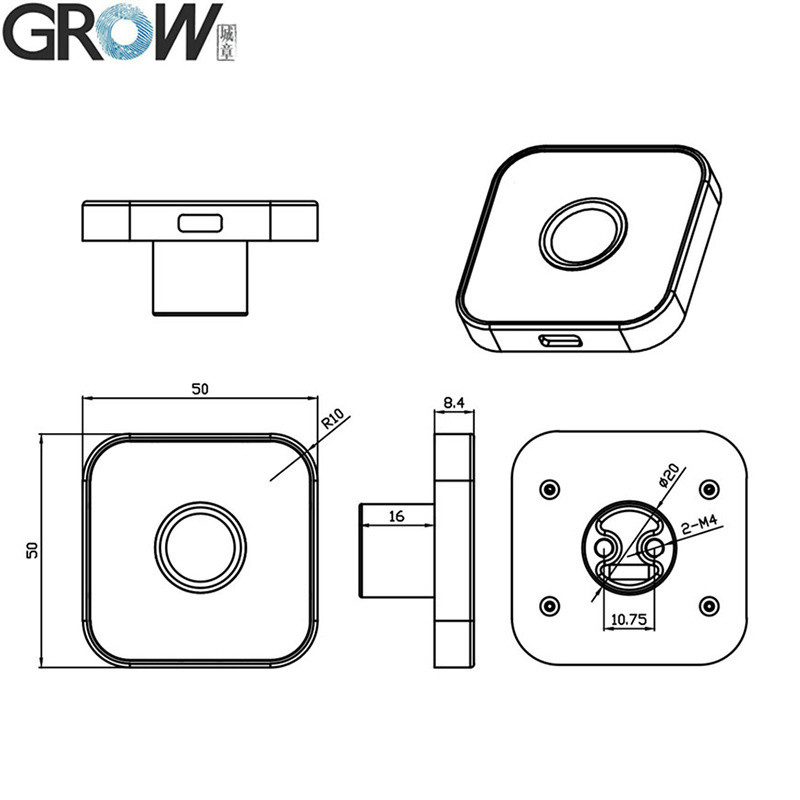

| Внешний размер модуля отпечатков пальцев |
50*50*8,4 (мм) |
| Эффективная зона сбора |
Диаметр 15,5 мм |
| Материал корпуса |
Сплав цинка |
| Подключить панель управления |
K200-3.3/K202/K215-V1.2/K216 |
| Коннектор |
MX1.0-6Pin |
| Управление светодиодом |
Да, да. |

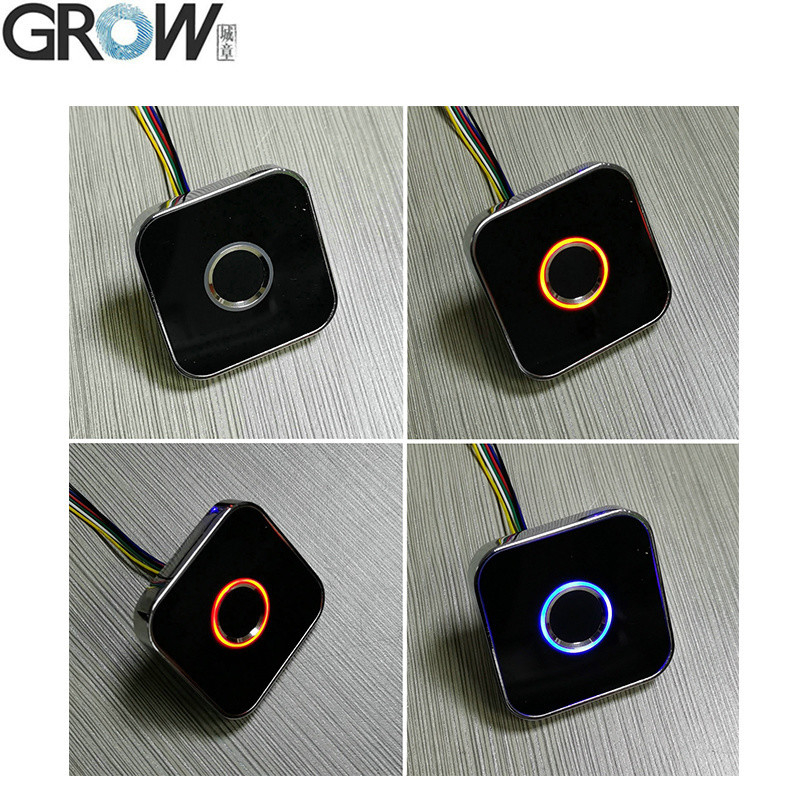

| Цвет светодиода |
Фиолетовый, синий и красный |
| Скорость сканирования |
< 0,2 секунды |
| Скорость проверки |
< 0,3 секунды |
| Способ сопоставления |
1:1; 1:N |
| FRR |
≤ 1% |
| Далеко |
≤ 0,001% |
| Рабочая среда |
-20C --- 60C |
| Рабочая влажность |
10-85% |
| Антистатическая способность |
15 кВ |
| Интенсивность сопротивления абразиву |
1 миллион раз |
| Скорость передачи сообщений (UART): |
(9600 × N) bps, где N = 1 ~ 12 ((по умолчанию N = 6, т.е. 57600 bps) |
Файлы продуктов
·Предоставление бесплатных справочных файлов SDK для Arduino, Android,.Net, Windows и т.д.
·Предоставление руководства пользователя
Вы можете скачать руководство пользователя R502-AW по ссылке на этот сайт:
https://hzgrow.en.made-in-china.com
Вы можете скачать руководство пользователя K202 по этой ссылке:
https://hzgrow.en.made-in-china.com
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.
